Kondensatablauf in Kiesbett (mit Kondensatwanne)
Bei einem Kondensatablauf über Kondensatwanne in ein
Schotter-/Kiesbett darauf achten, dass die Kiesschicht im
frostfreien Bereich liegt.

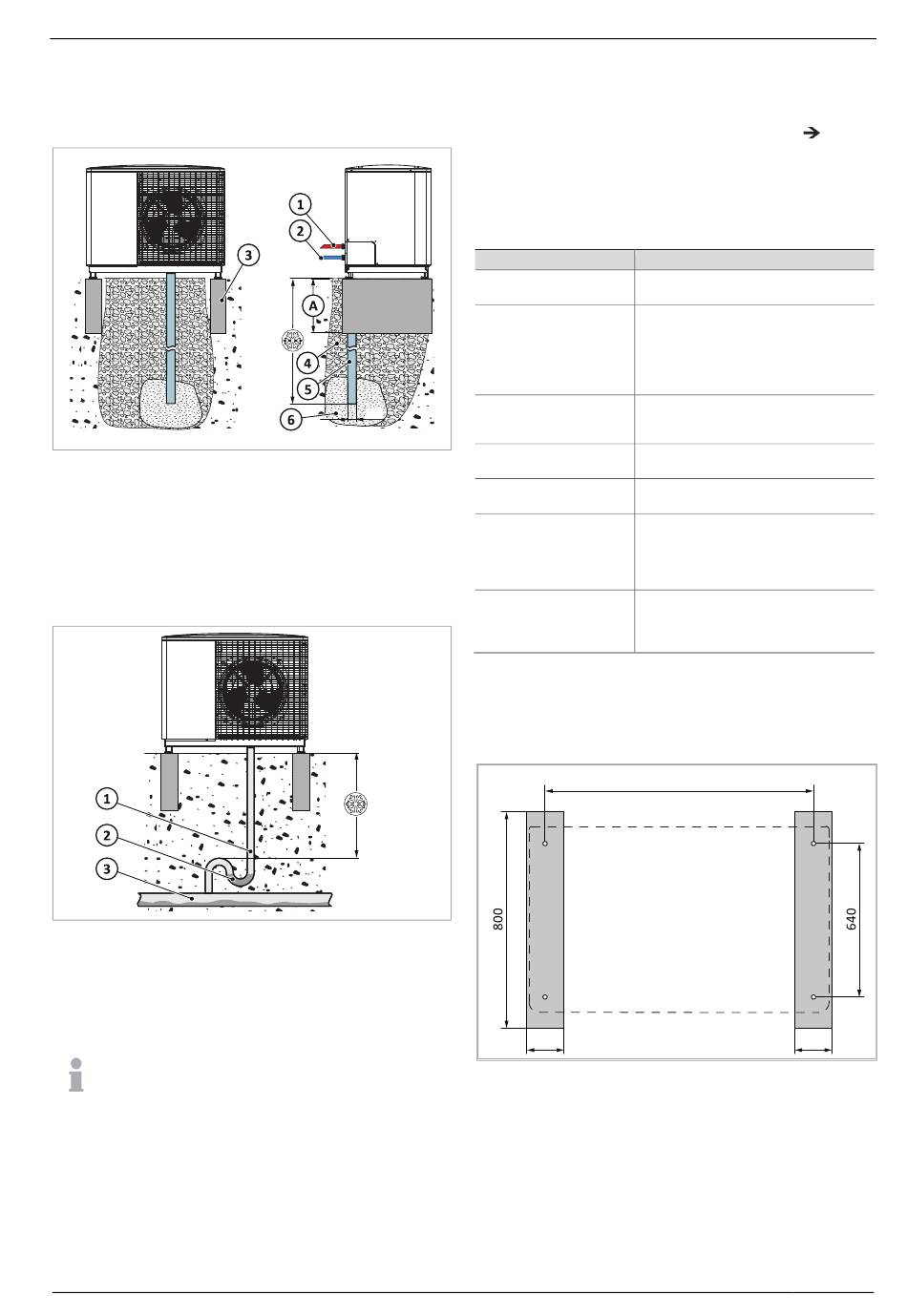

Abb. 23: Freier Ablauf des Kondensats in Kiesbett mit Kondensatwanne
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Streifenfundament (Kantenstein) 6 Kiesbett
A 300 mm
Kondensatablauf über Kondensatwanne in Abwasserlei-
tung (mit Siphon)
Das Kugelsiphon frostfrei ausführen und eine Wartungsöff-
nung für das Kugelsiphon zugänglich halten.
Abb. 24: Freier Ablauf des Kondensats in Kiesbett mit Kondensatwanne
1
Kondensatablaufrohr
2
Siphon
3
Abwasserleitung in Kanalisation
4.4.4 Aufstellung
Wenn an der SolvisLea Pro eine Kondensatwanne
installiert werden soll, empfehlen wir diese vor der
Befestigung am Aufstellort und vor dem hydrauli-
schen/elektrischen Anschluss zu installieren.
Wenn SolvisLea Pro ohne Kondensatwanne betrieben wird,
muss unter dem Gerät ein Freiraum von mindestens
300 mm zur Gehäuseunterkante eingehalten werden. Es
muss zudem ein Abstand von mindestens 100 mm zwi-
schen der Gehäuseunterkante und der typischen Schnee-
höhe der Region bestehen. Nur dann ist der ganzjährig stö-
rungsfreie Betrieb sichergestellt.
SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2
50
4 Schotter
5 Kondensatablaufrohr
4 Aufstellbedingungen und Transport
Zur erhöhten Aufstellung verwenden Sie eine Standkonsole
oder ein erhöhtes Streifenfundament.
Soll der hydraulische Anschluss nicht nach hinten, sondern
nach unten ausgeführt werden, siehe zusätzlich
lungsanweisung „Hydraulischen Anschluss an SolvisLea Pro
von unten ausführen", S. 20 beachten.
Aufstellvarianten
Folgender Tabelle entnehmen Sie für welchen Einsatzbe-
reich welche Aufstellvariante geeignet ist.
Aufstellvariante
mögliche Einsatzbereiche
Streifenfundament oder
Standardaufstellung
Kantsteine
● Kondensat tropft frei ab
● Hydraulik nach unten durch das Erdreich
Streifenfundament oder
geführt
Kantsteine mit Bodenkon-
● Position des Kondensatablaufs von vor-
sole
heriger Wärmepumpe kann nicht über-
nommen werden/passt nicht
● Gepflasterte Einfahrt kann genutzt wer-
Dämpfungssockel
den
● Betonarbeiten im Boden nicht möglich
Dämpfungssockel (für
● Dachaufstellung mit geringer Windlast
Dachaufstellung)
Dämpfungssockel auf Bal-
● Dachaufstellung mit höherer Windlast
last (für Dachaufstellung)
● Boden ist nicht eben/gerade
● Garten ist noch nicht gestaltet
● Betonarbeiten sind nicht erwünscht
Wandkonsole
● Kein Platz für eine Bodenaufstellung
vorhanden
● Boden ist nicht eben/gerade
● Geringerer Aufwand als ein Streifenfun-
Standkonsole
dament
● Höhe des Geländes noch nicht klar
Übersicht der Aufstellvarianten
Streifenfundament oder Kantsteine
SolvisLea Pro kann direkt auf einem Streifenfundament
oder auf Kantsteinen sowie zusätzlich auf einer Bodenkon-
sole montiert werden.
100
Abb. 25: Streifenfundament SolvisLea Pro
Hand-
1058
100
15
