L1
L2
L3
N
PE
A
XD05
Modbus

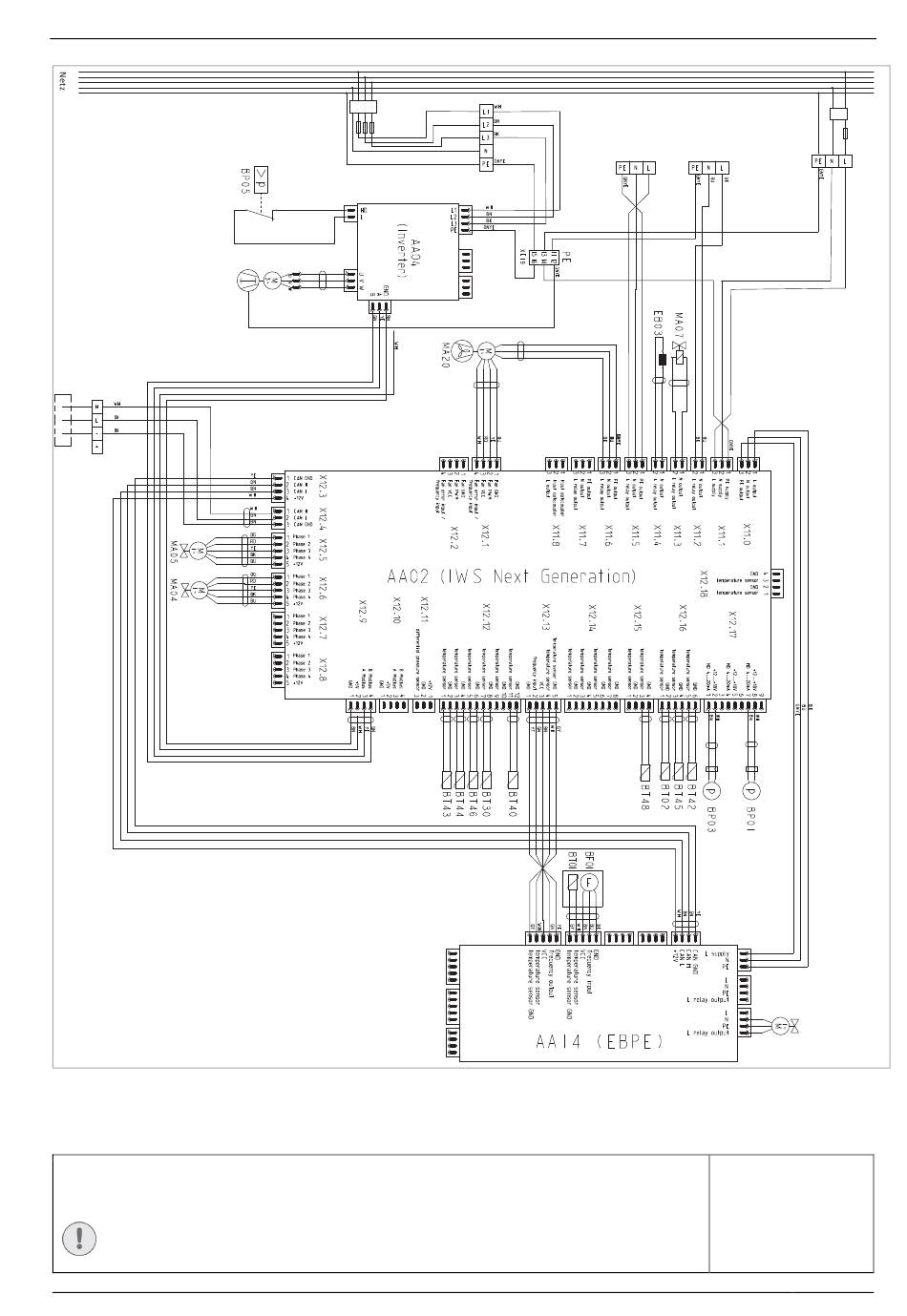

Abb. 60: Stromlaufplan SolvisLea 10 Pro - Wärmepumpensystem mit Heizpatrone - Teil 2 von 2
Fehlerstromschutzeinrichtungen (FI-Schutzschalter) können in Abhängigkeit des Bemessungsstromes gemeinsam für die gekennzeichneten Baugrup-
1
pen verwendet werden. Im Sinne der Ausfallsicherheit wird eine getrennte Absicherung empfohlen.
Kondensatwanne optional (Zubehör) /
2
Das dargestellte Schema stellt einen Anlagenüberblick auf Grundlage der uns vorliegenden Informationen dar. Es er-
setzt keine konkrete Planung. Im Übrigen weisen wir darauf hin, dass – für eine ordnungsgemäße Funktion der Anlage –
die Vorgaben unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen. Solvis-Hin-
weise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
Die dargestellten Absperr- und Sicherheitsorgane dienen der groben Orientierung. Für fachgerechte Montagen
die einschlägigen Normen, Richtlinien und technischen Regeln beachten!
SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2
FI Typ B
FI
3x B10 A
Rohrbegleitheizung (Heizband) optional (Zubehör).
3
XD06
Rohrbegleit-
XD01
3
heizung
Verdichter
11 Anhang
FI Typ A
1
FI
B16 A
XD03
XD16
IWS
Kondensatwannen
2
Heizung
Wir behalten uns für diese
Zeichnung alle Urheber-
rechte vor. Ohne unsere
schriftliche Genehmigung
darf sie nicht vervielfältigt
oder Dritten zugänglich ge-
macht werden. SOLVIS
GmbH
41
