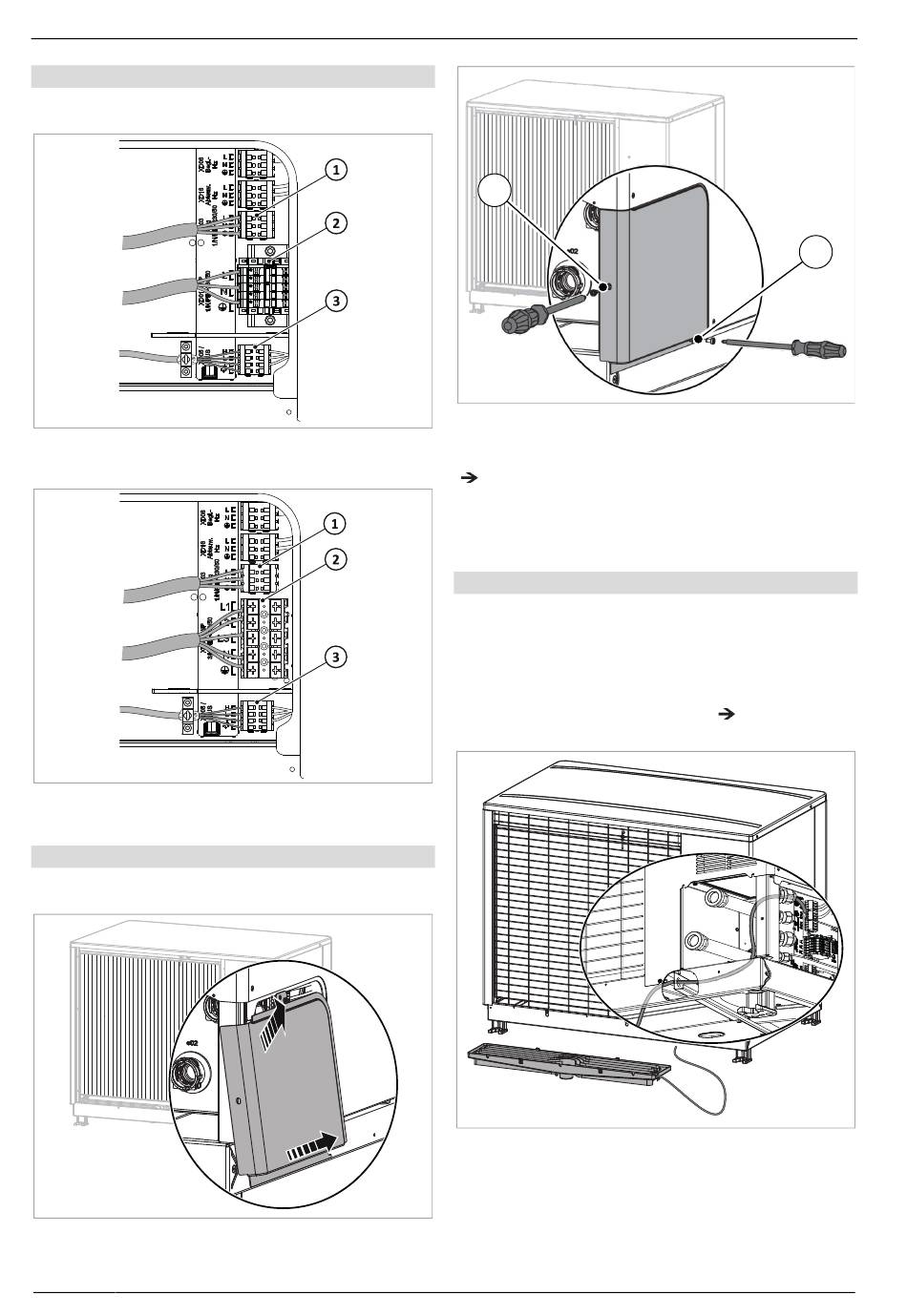

5 Montage
SolvisLea Pro elektrisch anschließen
1. SolvisLea Pro entsprechend nachfolgender Abbildun-
gen elektrisch anschließen.
Abb. 43: Anschlussbelegung SolvisLea 7 Pro - 1-phasig
Anschluss Steuerung
1
2 Anschluss Verdichter
Abb. 44: Anschlussbelegung SolvisLea 10 Pro - 3-phasig
Anschluss Steuerung
1
Anschluss Verdichter
2
Anschlussbereich verschließen
1. Die Abdeckung des Anschlussbereichs an SolvisLea Pro
aufsetzen.
Abb. 45: Abdeckung des Anschlussbereichs entfernen
2. Die Schrauben (1) ansetzen und eindrehen.
24
Anschluss Modbus
3
Anschluss Modbus
3
1
Abb. 46: Schrauben des Anschlussbereichs eindrehen
Rohrbegleitheizung (Zubehör)
Als Zubehör ist eine Rohrbegleitheizung erhältlich, siehe
Kap. „Zubehör", S. 50.
Voraussetzung für den Anschluss der Rohrbegleitheizung
ist die vorherige Montage der Kondensatwanne. Das Kon-
densat wird aus der Kondensatwanne durch ein Kondensa-
tablaufrohr (z.B. DN50) abgeführt.
Rohrbegleitheizung anschließen
Kann das Kondensatablaufrohr nicht frostfrei verlegt wer-
den oder ist es stark der Witterung ausgesetzt, muss eine
Rohrbegleitheizung installiert werden.
1. Schrauben des Anschlussbereichs lösen und diesen öff-
nen.
2. Rohrbegleitheizung entsprechend
Klemme XD06 anschließen.
Abb. 47: Abdeckung des Anschlussbereichs entfernen
3. Die Abdeckung des Anschlussbereichs aufsetzen sowie
die Schrauben ansetzen und eindrehen.
