4 Aufstellbedingungen und Transport
100
1000

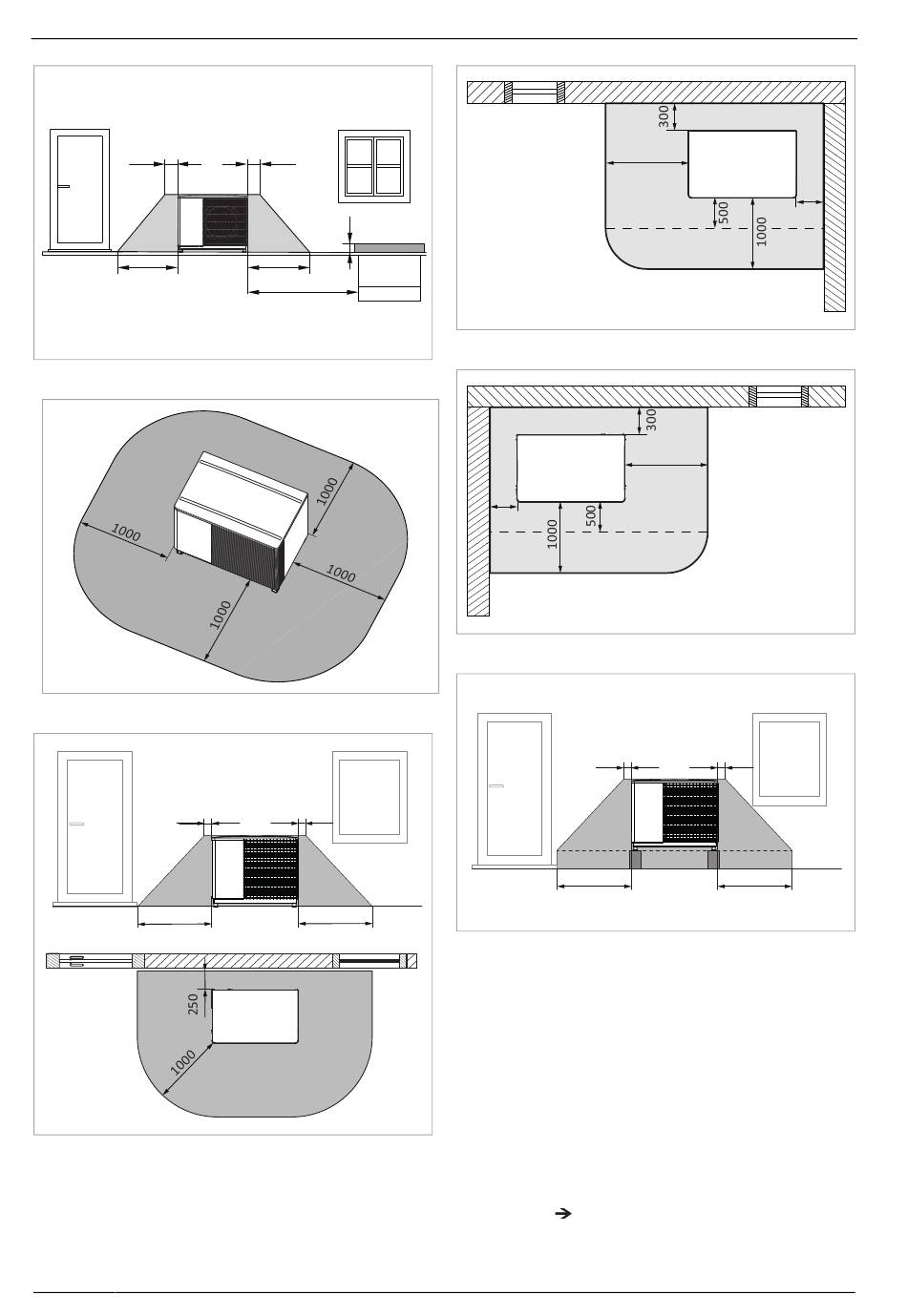

Abb. 14: Schutzbereich bei Aufstellung von SolvisLea Pro neben erhöhtem
Lichtschacht
Abb. 15: Schutzbereich bei Aufstellung von SolvisLea Pro auf einer Freiflä-
che
100
1000
Abb. 16: Schutzbereich bei Aufstellung von SolvisLea Pro vor einer Wand
12
100
≥100
1000
≤3000
100
1000
Abb. 17: Schutzbereich bei Aufstellung von SolvisLea Pro in einer Gebäude-
ecke 1/2
100
Abb. 18: Schutzbereich bei Aufstellung von SolvisLea Pro in einer Gebäude-
ecke 2/2
100
1000
Abb. 19: Schutzbereich bei Aufstellung von SolvisLea Pro auf einer Boden-,
Wand- oder Standkonsole
Innerhalb des Schutzbereichs dürfen Kellerfenster vorhan-
den sein, sofern diese gegen werkzeuglose Öffnung gesi-
chert sind. Der Schutzbereich gilt bis zur Oberkante der
SolvisLea Pro.
Reduzierter Schutzbereich
Der Schutzbereich kann zudem auf einer Seite der Sol-
visLea Pro reduziert (1) werden, wenn eine gasundurchläs-
sige Trennwand (2) installiert wird. Die Höhe der Trenn-
wand muss mindestens bis zur Oberkante der Wärme-
pumpe reichen. Die Länge und Position der Trennwand
muss mindestens dem Schutzbereich entsprechen. Die
Mindestabstände für Montage- und Wartungsarbeiten be-
achten (siehe Kap. „Mindestabstände", S. 10).
