5 Montage

5 Montage
ACHTUNG
Wanddurchführungen gasdicht ausführen.
• Alle Wanddurchführungen für hydraulische und
elektrische Leitungen sind gasdicht auszuführen.
• Dies gilt auch für Durchgangsbohrungen, die sich
im Sicherheitsbereich unterhalb der Erdoberflä-
che befinden.

5.1 Hydraulischer Anschluss

ACHTUNG
Fremdkörper, z. B. Rost, Sand oder Dichtungsma-
terial, können die Betriebssicherheit der Wärme-
pumpe beeinträchtigen.
• Vor dem Anschließen der Wärmepumpe an die
Versorgungsleitungen das Leitungssystem gründ-
lich durchspülen
• Zum Schutz vor Verschmutzungen am Rücklauf
der Wärmepumpe einen Schlammabscheider
einbauen
ACHTUNG
Qualität des Füllwassers beachten
Schäden durch Steinbildung / Korrosion an der Hei-
zungsanlage möglich.
• Das Füllwasser muss den Anforderungen der VDI
2035, Teil 1 und 2, entsprechen
ACHTUNG
Bei der Montage beachten
Nichtbeachten könnte zu Störungen bis hin zu Be-
schädigungen der Anlage führen.
• Auf den richtigen Anschluss des Heizungsvor-
und -rücklaufs achten
• Die Wärmedämmung entsprechend geltender
Verordnung ausführen
• Bei der Auslegung des Heizkreises die interne
Druckdifferenz beachten, siehe
sche Daten", S. 32.
Bitte beachten
(MAL-MAX-7, MAL-BEN oder MAL-BEN-LI-SL-WP)
und die Anlagenschemata des Systems (ALS-MAX-7
oder ALS-BEN)
Um die Entlüftung der Wärmepumpe zu vereinfa-
chen, ist es erforderlich, KFE-Hähne, Absperrhähne
sowie eine Sicherheitsgruppe gemäß den Anlagen-
schemata der o.g. Montageanleitungen zu installie-
ren.
Über die KFE-Hähne kann mit Hilfe einer Spülstation
die Luft sicher aus den Rohrleitungen entfernt wer-
den. Ein Luftabscheider zur permanenten Luftent-
fernung ist in der Wärmepumpe integriert. Ist ein
weiterer Luftabscheider in der Anlage vorhanden,
muss dieser entfernt werden.
20
Kap. „Techni-
Montageanleitung des Speichers

5.2 Montage SolvisLea Pro

Gerät aufstellen
1. Gerät auf den vorbereiteten Untergrund stellen.
Die hydraulischen Versorgungsleitungen für SolvisLea Pro
werden ab Werk von hinten herangeführt. Durch optiona-
les Zubehör ist alternativ die Führung der hydraulischen
Versorgungsleitungen von unten möglich (ASS-LEA-PRO,
siehe Kap. „Zubehör", S. 50).
Hydraulischer Anschluss von SolvisLea Pro oberirdisch
Für eine gasdichte und GEG-konforme Mauerdurchführung
empfehlen wir unsere (Außenwand-) Mauerdurchführung
DF-OID-200. Oberirdische Wanddurchführungen im Sicher-
heitsbereich müssen immer gasdicht ausgeführt sein.
1. Kernbohrung an geeigneter Stelle in der Wand erstel-
len.
2. Mauerdurchführung (DF-OID-200, DF-LEA-PRO) nach
Anleitung einsetzen.
3. Das Anschlussset ASS-OID-LEA verwenden, um Sol-
visLea Pro mit der Pufferladestation zu verbinden.
4. Wärmeversorgungsleitungen für Vor- und Rücklauf an
SolvisLea Pro zunächst handfest anschrauben.
5. Zum endgültigen Festziehen der Verschraubungen von
Vor-/Rücklauf die Anschlüsse der SolvisLea Pro mit ei-
nem Schlüssel kontern.
6. Alle Rohrleitungen nach GEG dämmen, z.B. außenluft-
berührende Rohre mit 200%.

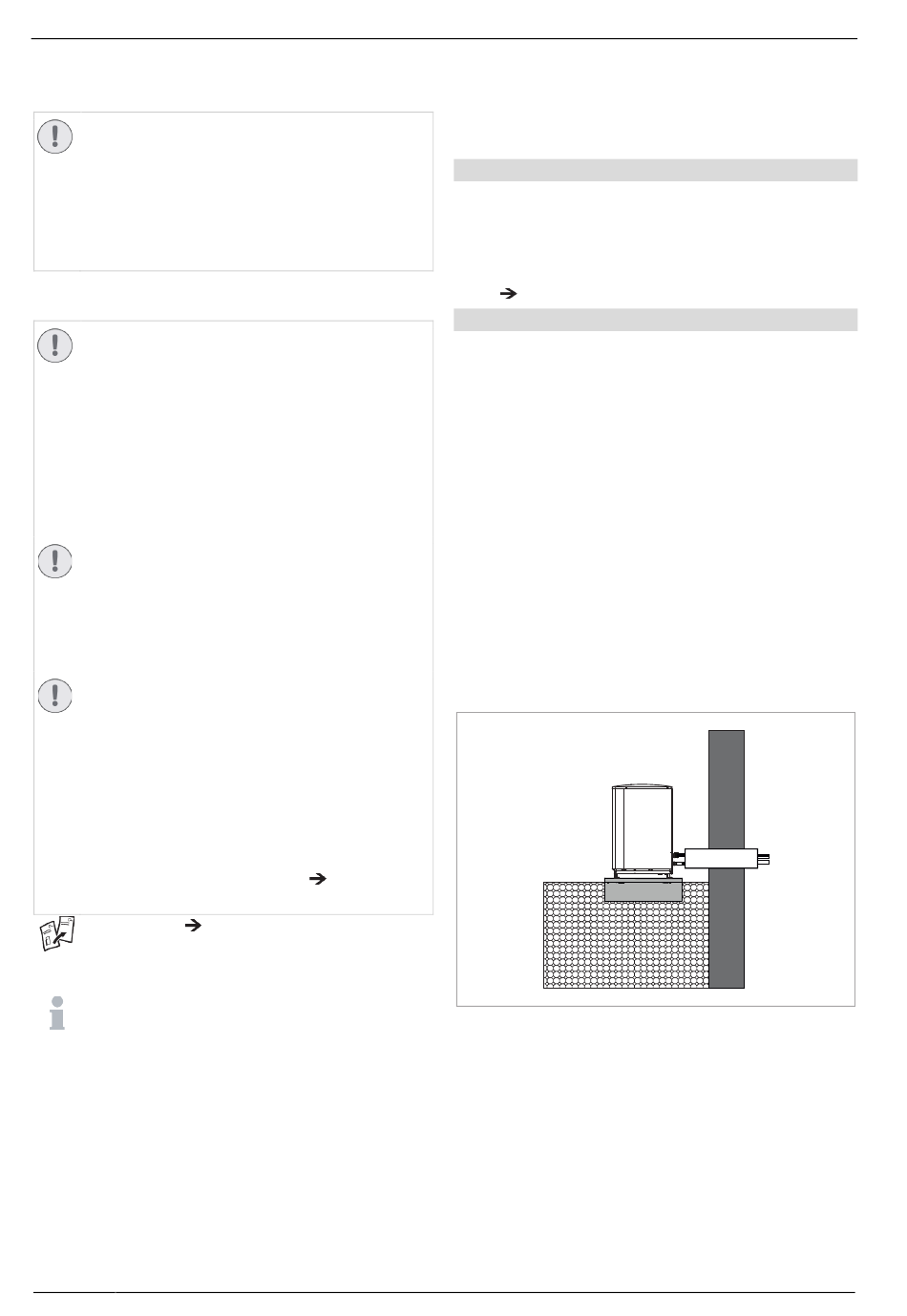

Abb. 39: Wanddurchführung oberirdisch
MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS
