Solvis SolvisLea Pro Montageanleitung Seite 16

4 Aufstellbedingungen und Transport
Streifenfundament oder Kantsteine mit Kondensatwanne

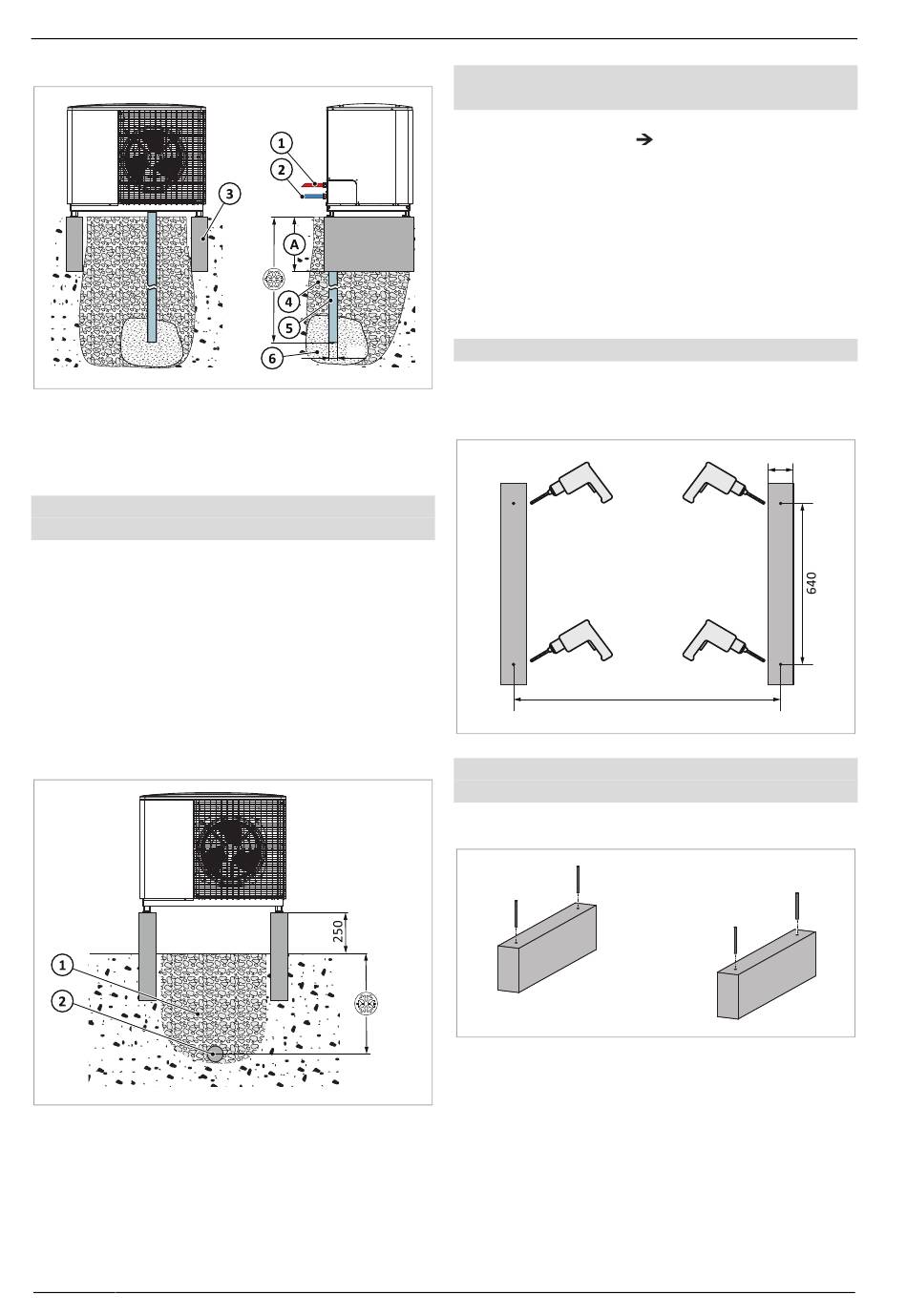

Abb. 26: SolvisLea Pro auf Streifenfundament - Kondensatablauf in Kies-
bett
1 Heizung Vorlauf
2 Heizung Rücklauf
3 Streifenfundament (Kantenstein) 6 Kiesbett
A 300 mm
Streifenfundament anlegen
Variante 1: SolvisLea Pro mit Kondensatwanne
1. Das Streifenfundament oder die Kantsteine erdgleich
oder leicht erhöht errichten.
2. Kondensatablaufrohr verlegen.
3. Bereich unterhalb von SolvisLea Pro mit Kies und
Schotter auffüllen.
Streifenfundament oder Kantsteine ohne Kondensat-
wanne
Damit das Kondensat ungehindert abtropfen kann und
durch Frost keine Schäden verursacht werden, muss unter
dem Gerät ein Freiraum von mindestens 300 mm eingehal-
ten werden.
Abb. 27: SolvisLea Pro auf Streifenfundament - ohne Kondensatwanne
1 Schotter-/Kiesbett
2 Drainagerohr
16
50
4 Schotter
5 Kondensatablaufrohr
Streifenfundament anlegen
Variante 2: SolvisLea Pro ohne Kondensatwanne
1. Streifenfundament oder Kantsteine in vorgegebener
Höhe errichten (siehe
2. Drainagerohr in frostfreier Tiefe verlegen.
3. Bereich unterhalb von SolvisLea Pro mit Kies und
Schotter auffüllen.
SolvisLea Pro gegen Umkippen sichern
Um SolvisLea Pro gegen Umkippen zu sichern, die Wärme-
pumpe auf dem Fundament anschrauben.
• Variante 1: mit Gewindestangen
• Variante 2: mit Schrauben
Bohrlöcher anlegen
1. Mitgelieferte Bohrschablone auf das Fundament legen.
2. Bohrlöcher auf dem Fundament markieren.
3. Bohren der Löcher zur Befestigung.
Abb. 28: Bohrschablone SolvisLea Pro
SolvisLea Pro gegen Umkippen sichern
Variante 1: mit Gewindestangen
1. Gewindestangen in die Löcher einkleben, sodass sie
25 mm bis 30 mm herausragen.
Abb. 29: Gewindestangen einsetzen
2. SolvisLea Pro mit den Füßen vor den Gewindestangen
auf das Fundament setzen.
MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2 · SOLVIS
Abb. 27).
100
1058
