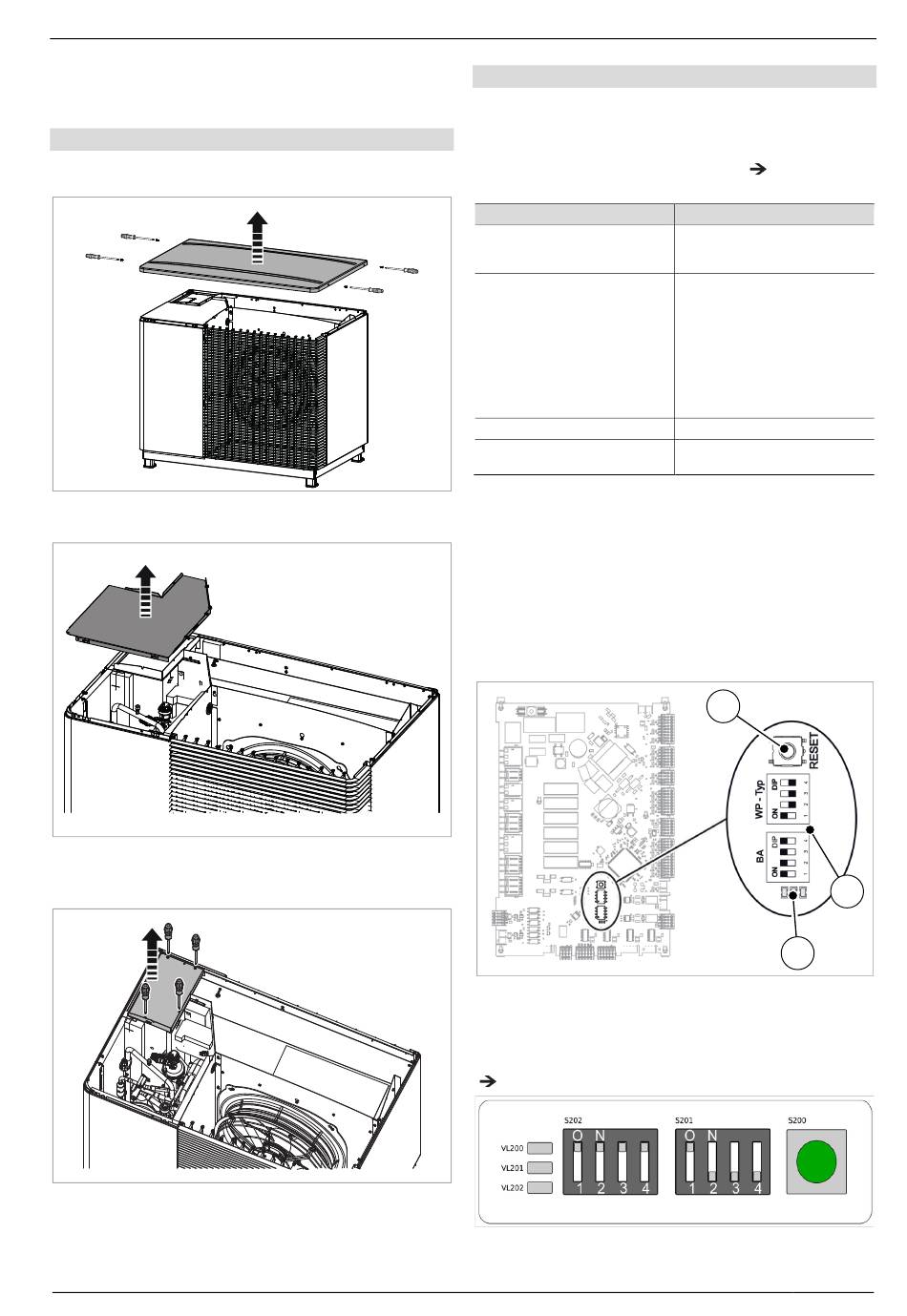

Integrierte Wärmepumpensteuerung (IWS)
Um die Einstellungen der IWS zu prüfen, muss SolvisLea
Pro geöffnet werden.
Gehäuse öffnen um die IWS zu erreichen
1. Schrauben lösen und Gehäusedeckel von SolvisLea Pro
abnehmen.
Abb. 49: Gehäusedeckel öffnen
2. Abdeckung über dem Kältekreis entfernen.
Abb. 50: Abdeckung des Kältekreises entfernen
3. Schrauben der Abdeckung entsprechend folgender Ab-
bildung lösen und Abdeckung entfernen.
Abb. 51: Schrauben der Abdeckung lösen
SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2
Gehäuse nach Arbeiten an IWS schließen
1. Abdeckungen in umgekehrter Reihenfolge montieren.
2. Abdeckungen verschrauben.
Leuchtdioden auf IWS
Die Bedeutung der Leuchtdioden (siehe
auf der IWS ist in der folgenden Tabelle aufgeführt.
LED-Anzeige
rote LED blinkt
rote LED leuchtet
grüne LED mittig blinkt
grüne LED mittig leuchtet
Folgende Störungen werden durch die LEDs angezeigt:
• Hochdruckstörung
• Niederdruckstörung
• Sammelstörung
• Hardwarefehler auf der IWS (siehe Meldungsliste)
Reset-Taste
Wenn die IWS falsch initialisiert wurde, können mit der Re-
set-Taste (Abb. 52 (1)) auf der IWS die Einstellungen zu-
rückgesetzt werden.
Abb. 52: Leuchtdioden und Reset-Taste auf IWS
Reset-Taste
1
DIP-Schalter
2
Einstellung der DIP-Schalter
Einstellung der DIP-Schalter prüfen (Position auf IWS siehe
Abb. 52.
Abb. 53: Einstellung der DIP-Schalter auf IWS
8 Problemlösungen
Abb. 52 (2))
Bedeutung
Einmalige Störung. SolvisLea Pro
wird abgeschaltet und startet nach
10 Minuten neu. Die LED erlischt.
Mehr als 5 Störungen innerhalb
von 2 Betriebsstunden. SolvisLea
Pro wird dauerhaft abgeschaltet
und startet erst nach einem Reset
neu.
Der interne Störungszähler wird
damit zurückgesetzt. Das Gerät
kann nach 10 Minuten wieder in
Betrieb genommen werden, die
LED erlischt.
SolvisLea Pro wird initialisiert.
SolvisLea Pro wurde erfolgreich ini-
tialisiert.
1
2
3
Leuchtdioden
3
