Schutzbereich - Solvis Solvislea Pro Montageanleitung

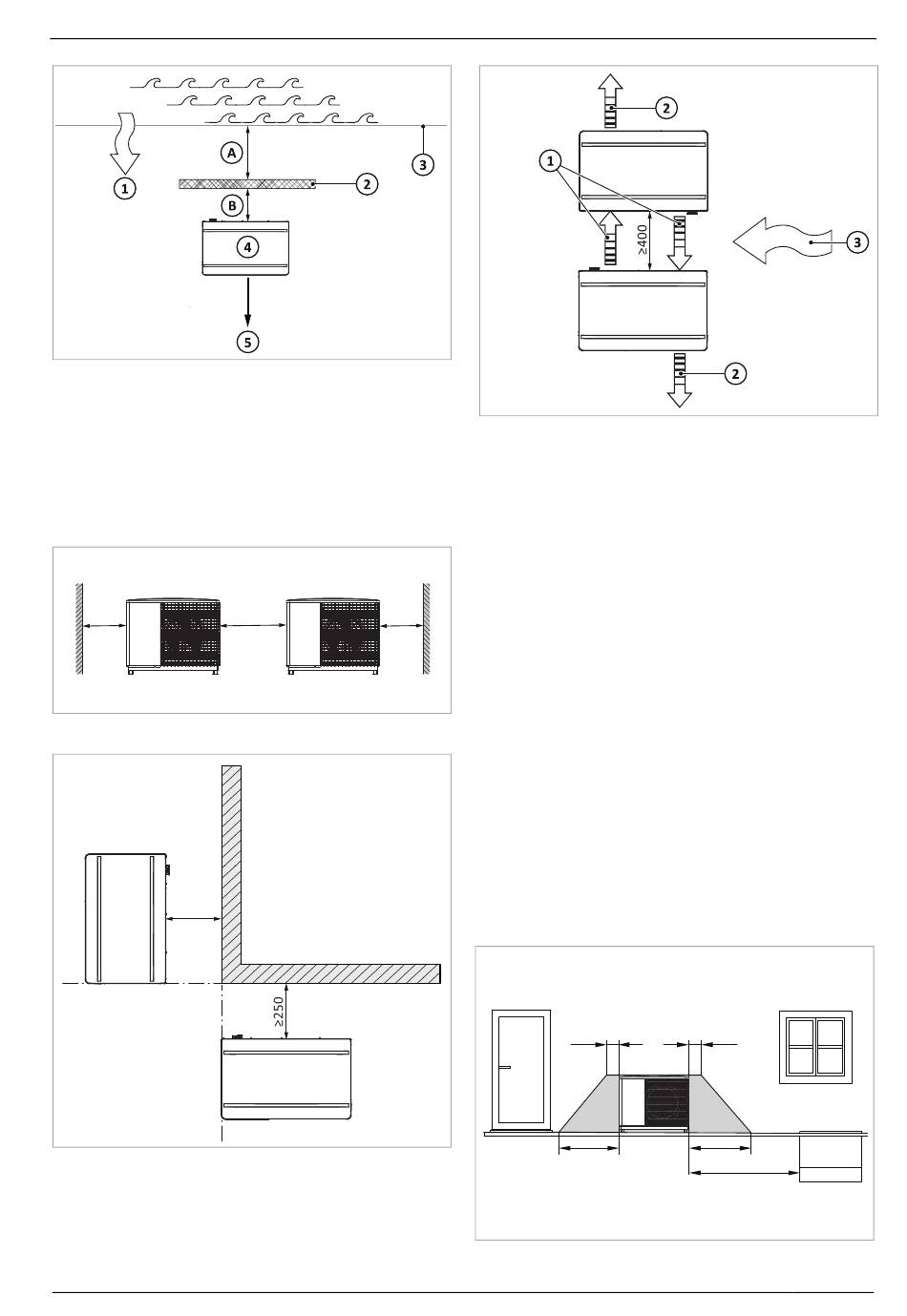

Abb. 9: Windschutz bei Aufstellung von SolvisLea Pro in Küstennähe vorse-
hen
1 Hauptwindrichtung
2 Windschutz (Gebäude, Wand o.ä.)
3 Ufer
A Mindestabstand Ufer - SolvisLea Pro ≥ 500 m
B Ansaugbereich: Mindestabstand Windschutz - SolvisLea Pro ≥ 250 mm
Mindestabstände bei Kaskaden
Bei der Aufstellung mehrerer Wärmepumpen sind zusätz-
lich folgende Mindestabstände einzuhalten:
≥500
Abb. 10: Mindestabstände bei Aufstellung von SolvisLea Pro als Kaskade -
seitlich nebeneinander und zu Wänden
≥250
Abb. 11: Mindestabstände bei Aufstellung von SolvisLea Pro als Kaskade -
Aufstellung über Eck
SOLVIS · MAL-LEA-PRO · Technische Änderungen vorbehalten · 35081-2
4 Wärmepumpe
5 Richtung des Luftaustritts
≥500 ≥100
4 Aufstellbedingungen und Transport
Abb. 12: Mindestabstände bei Aufstellung von SolvisLea Pro als Kaskade -
Aufstellung mit gegenüberliegenden Ansaugseiten
1 Ansaugseite
2 Ausblasseite

4.4.2 Schutzbereich

Schutzbereich
SolvisLea Pro enthält das brennbare Kältemittel Propan.
Das Kältemittel hat eine höhere Dichte als Luft, es sammelt
sich bei Leckagen in Bodennähe. Dies kann zu einer gefähr-
lichen, explosionsfähigen, erstickenden oder toxischen At-
mosphäre führen.
Für den Montageort ist ein Schutzbereich einzuhalten:
• Rauchen, Feuer, Gegenstände mit heißen Oberflächen-
temperaturen (>360 °C) und andere dauerhafte oder
kurzfristige Zündquellen (z.B. Lichtschalter und andere
elektrische Anlagen) sind verboten
• Der Schutzbereich darf sich nicht auf Nachbargrundstü-
cke oder öffentliche Verkehrsflächen erstrecken
• Bauliche Veränderungen, die den Regeln des Schutzbe-
reichs widersprechen, sind verboten
• Bei Leckagen kann austretendes Kältemittel durch geöff-
nete Fenster in Räume unterhalb des Aufstellortes ein-
dringen: (Keller-) Fenster im Schutzbereich müssen ge-
gen Öffnung gesichert sein
• Wanddurchführungen müssen gasdicht ausgeführt sein
100
1000
Abb. 13: Schutzbereich bei Aufstellung von SolvisLea Pro neben erdglei-
chen Lichtschacht
Hauptwindrichtung (quer
3
zur Ansaugrichtung)
100
1000
≥3000
11
