4 Montage

4.1 Adapter für externe Verbrennungsluftzuführung

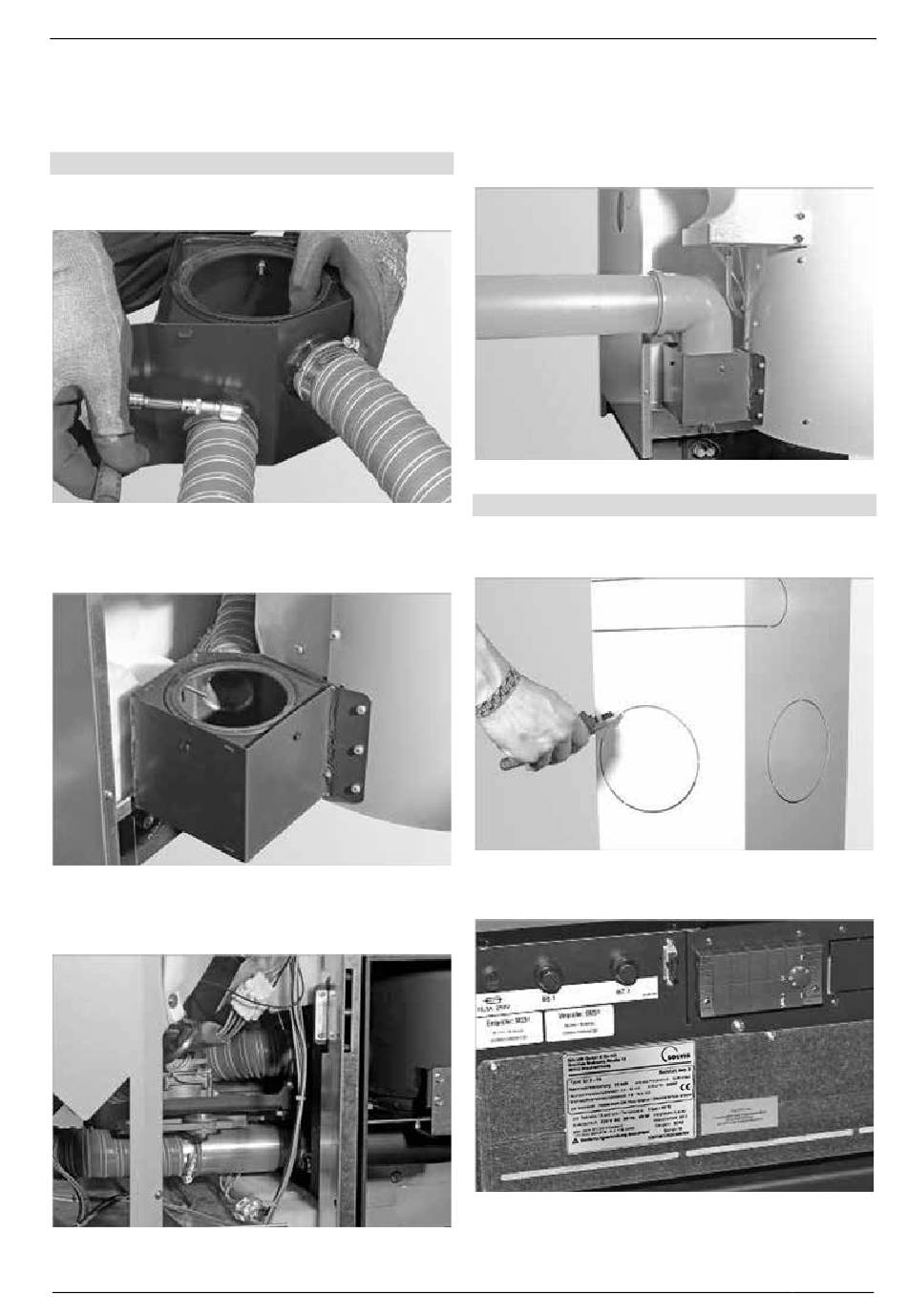

Adapter montieren
1. Flexible Schläuche mit Schlauchklemmen an den An-
schlussstücken des Adapters befestigen.
Abb. 7: Schläuche befestigen
2. Adapter mit drei Schrauben hinten an den Vorratsbe-
hälter montieren.
Abb. 8: Adapter befestigen
3. Schläuche mit Schlauchklemmen an die Ansaugrohre
des Brenners schrauben. Schläuche nicht knicken!
Abb. 9: Flexible Schläuche befestigen
SOLVIS · MAL-LI4-5-EVL · Technische Änderungen vorbehalten · 31032-3a
4. Zuluftrohr (nicht im Lieferumfang) montieren.
Abb. 10: Zuluftrohr montieren
Verkleidung und Typenschild anbringen
1. Vorstanzung aus Verkleidung ausbrechen.
2. Verkleidung montieren.
Abb. 11: Vorstanzung ausbrechen
3. Zusatztypenschild neben Typenschild kleben.
Abb. 12: Zusatztypenschild anbringen
