Nur rote LEDs leuchten auf /
blinken, elektronische
Signaltöne 3x:
Überladungsschutz: Nach einer gewissen Fahrzeit mit
Akkureserve schaltet das Elektroniksystem den Antrieb
automatisch aus und der Scooter bleibt stehen. Wird der
Scooter eine gewisse Zeit lang nicht gefahren, kann sich der
Ladezustand der Akkus so weit erholen, dass eine kurze Fahrt
noch möglich ist. Nach sehr kurzer Fahrt leuchtet die roten
Dioden jedoch wieder auf und das Elektroniksystem gibt drei
Signaltöne aus. Diese Vorgehensweise führt zu einer
Beschädigung der Batterie und soll so weit wie möglich
vermieden werden!

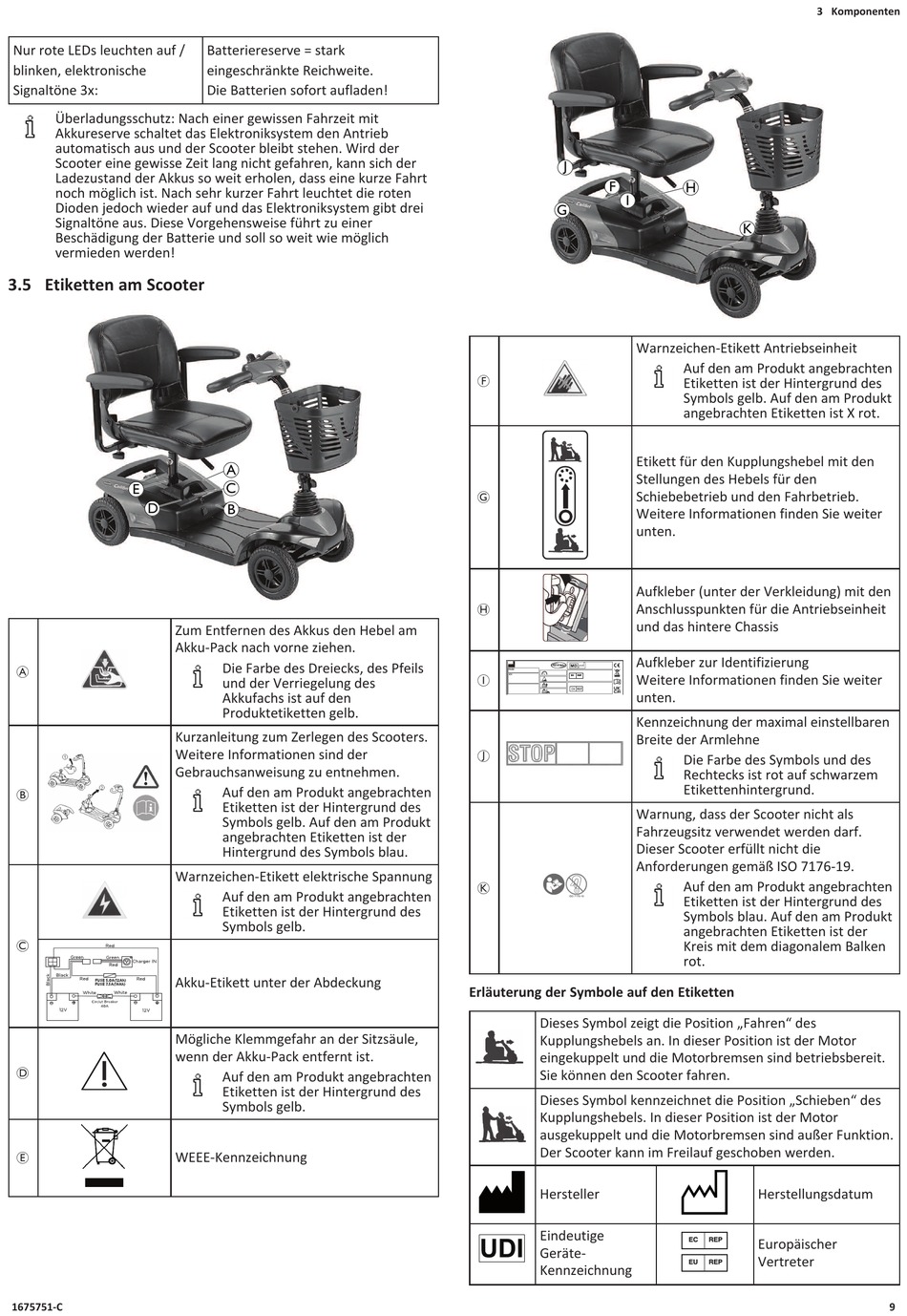

3.5   Etiketten am Scooter
E
D
Zum Entfernen des Akkus den Hebel am
Akku-Pack nach vorne ziehen.
A
Kurzanleitung zum Zerlegen des Scooters.
Weitere Informationen sind der
Gebrauchsanweisung zu entnehmen.
B
Warnzeichen-Etikett elektrische Spannung
C
Akku-Etikett unter der Abdeckung
Mögliche Klemmgefahr an der Sitzsäule,
wenn der Akku-Pack entfernt ist.
D
WEEE-Kennzeichnung
E
1675751-C
Batteriereserve = stark
eingeschränkte Reichweite.
Die Batterien sofort aufladen!
A
C
B
Die Farbe des Dreiecks, des Pfeils
und der Verriegelung des
Akkufachs ist auf den
Produktetiketten gelb.
Auf den am Produkt angebrachten
Etiketten ist der Hintergrund des
Symbols gelb. Auf den am Produkt
angebrachten Etiketten ist der
Hintergrund des Symbols blau.
Auf den am Produkt angebrachten
Etiketten ist der Hintergrund des
Symbols gelb.
Auf den am Produkt angebrachten
Etiketten ist der Hintergrund des
Symbols gelb.
J
F
I
G

Warnzeichen-Etikett Antriebseinheit
F
Etikett für den Kupplungshebel mit den
Stellungen des Hebels für den
Schiebebetrieb und den Fahrbetrieb.
G
Weitere Informationen finden Sie weiter
unten.
Aufkleber (unter der Verkleidung) mit den
Anschlusspunkten für die Antriebseinheit
H
und das hintere Chassis
Aufkleber zur Identifizierung
I
Weitere Informationen finden Sie weiter
EU
REP
unten.
Kennzeichnung der maximal einstellbaren
Breite der Armlehne
J
Warnung, dass der Scooter nicht als
Fahrzeugsitz verwendet werden darf.
Dieser Scooter erfüllt nicht die
Anforderungen gemäß ISO 7176-19.
K
Erläuterung der Symbole auf den Etiketten
Dieses Symbol zeigt die Position „Fahren" des
Kupplungshebels an. In dieser Position ist der Motor
eingekuppelt und die Motorbremsen sind betriebsbereit.
Sie können den Scooter fahren.
Dieses Symbol kennzeichnet die Position „Schieben" des
Kupplungshebels. In dieser Position ist der Motor
ausgekuppelt und die Motorbremsen sind außer Funktion.
Der Scooter kann im Freilauf geschoben werden.
Hersteller
Eindeutige
Geräte-
Kennzeichnung
3   Komponenten
H
K
Auf den am Produkt angebrachten
Etiketten ist der Hintergrund des
Symbols gelb. Auf den am Produkt
angebrachten Etiketten ist X rot.
Die Farbe des Symbols und des
Rechtecks ist rot auf schwarzem
Etikettenhintergrund.
Auf den am Produkt angebrachten
Etiketten ist der Hintergrund des
Symbols blau. Auf den am Produkt
angebrachten Etiketten ist der
Kreis mit dem diagonalem Balken
rot.
Herstellungsdatum
EC
REP
Europäischer
Vertreter
EU
REP
9
