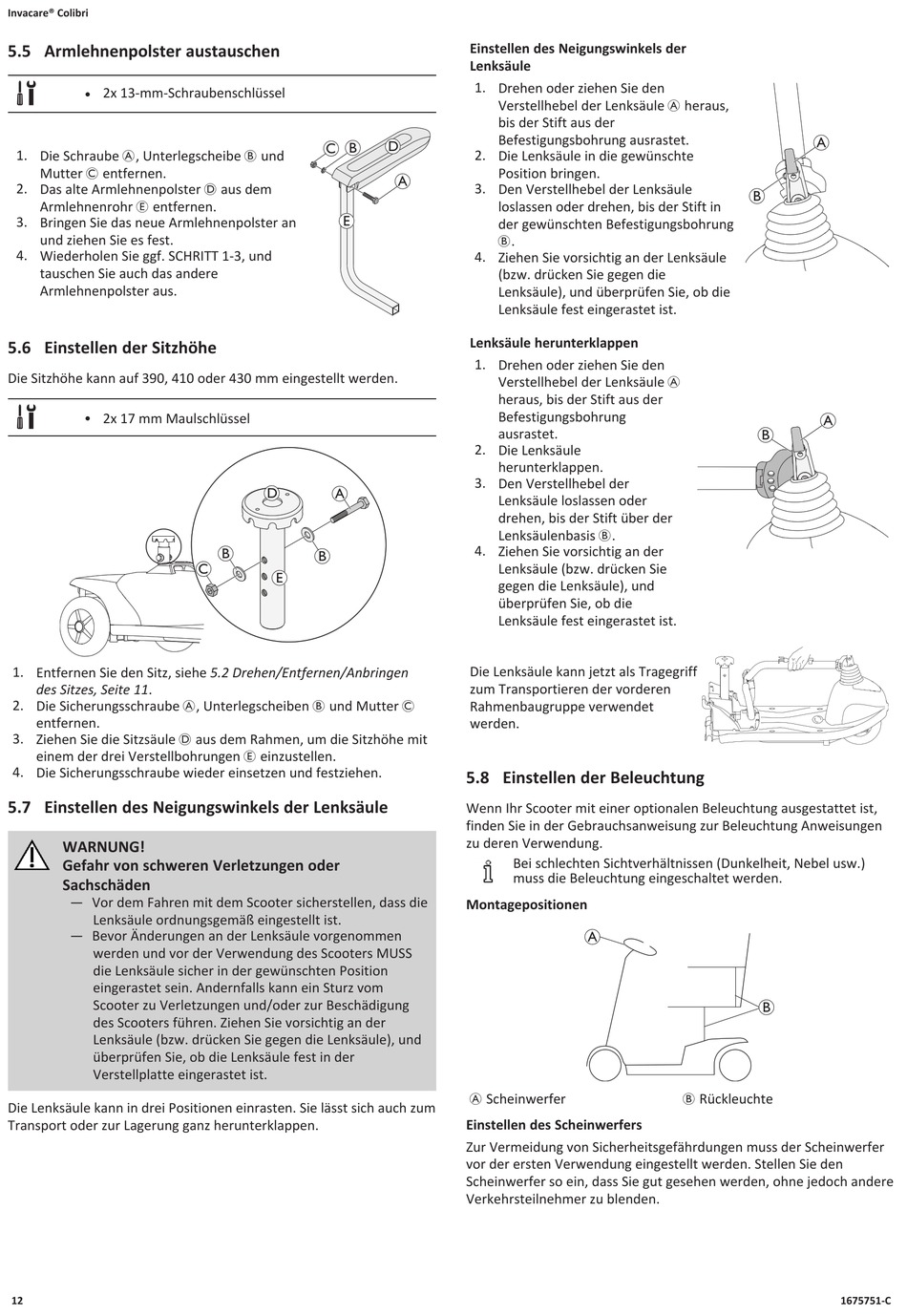

Invacare® Colibri
5.5 Armlehnenpolster austauschen
2x 13-mm-Schraubenschlüssel
l
1. Die Schraube A, Unterlegscheibe B und
Mutter C entfernen.
2. Das alte Armlehnenpolster D aus dem
Armlehnenrohr E entfernen.
3. Bringen Sie das neue Armlehnenpolster an
und ziehen Sie es fest.
4. Wiederholen Sie ggf. SCHRITT 1-3, und
tauschen Sie auch das andere
Armlehnenpolster aus.
5.6 Einstellen der Sitzhöhe
Die Sitzhöhe kann auf 390, 410 oder 430 mm eingestellt werden.
2x 17 mm Maulschlüssel
l
1. Entfernen Sie den Sitz, siehe 5.2 Drehen/Entfernen/Anbringen
des Sitzes, Seite 11.
2. Die Sicherungsschraube A, Unterlegscheiben B und Mutter C
entfernen.
3. Ziehen Sie die Sitzsäule D aus dem Rahmen, um die Sitzhöhe mit
einem der drei Verstellbohrungen E einzustellen.
4. Die Sicherungsschraube wieder einsetzen und festziehen.
5.7 Einstellen des Neigungswinkels der Lenksäule
WARNUNG!
Gefahr von schweren Verletzungen oder
Sachschäden
— Vor dem Fahren mit dem Scooter sicherstellen, dass die
Lenksäule ordnungsgemäß eingestellt ist.
— Bevor Änderungen an der Lenksäule vorgenommen
werden und vor der Verwendung des Scooters MUSS
die Lenksäule sicher in der gewünschten Position
eingerastet sein. Andernfalls kann ein Sturz vom
Scooter zu Verletzungen und/oder zur Beschädigung
des Scooters führen. Ziehen Sie vorsichtig an der
Lenksäule (bzw. drücken Sie gegen die Lenksäule), und
überprüfen Sie, ob die Lenksäule fest in der
Verstellplatte eingerastet ist.
Die Lenksäule kann in drei Positionen einrasten. Sie lässt sich auch zum
Transport oder zur Lagerung ganz herunterklappen.
12
C B
E
D
A
B
B
C
E
Einstellen des Neigungswinkels der
Lenksäule
1. Drehen oder ziehen Sie den
Verstellhebel der Lenksäule A heraus,
bis der Stift aus der
Befestigungsbohrung ausrastet.
D
2. Die Lenksäule in die gewünschte
Position bringen.
A
3. Den Verstellhebel der Lenksäule
loslassen oder drehen, bis der Stift in
der gewünschten Befestigungsbohrung
B.
4. Ziehen Sie vorsichtig an der Lenksäule
(bzw. drücken Sie gegen die
Lenksäule), und überprüfen Sie, ob die
Lenksäule fest eingerastet ist.
Lenksäule herunterklappen
1. Drehen oder ziehen Sie den
Verstellhebel der Lenksäule A
heraus, bis der Stift aus der
Befestigungsbohrung
ausrastet.
2. Die Lenksäule
herunterklappen.
3. Den Verstellhebel der
Lenksäule loslassen oder
drehen, bis der Stift über der
Lenksäulenbasis B.
4. Ziehen Sie vorsichtig an der
Lenksäule (bzw. drücken Sie
gegen die Lenksäule), und
überprüfen Sie, ob die
Lenksäule fest eingerastet ist.
Die Lenksäule kann jetzt als Tragegriff
zum Transportieren der vorderen
Rahmenbaugruppe verwendet
werden.
5.8 Einstellen der Beleuchtung
Wenn Ihr Scooter mit einer optionalen Beleuchtung ausgestattet ist,
finden Sie in der Gebrauchsanweisung zur Beleuchtung Anweisungen
zu deren Verwendung.
Bei schlechten Sichtverhältnissen (Dunkelheit, Nebel usw.)
muss die Beleuchtung eingeschaltet werden.
Montagepositionen
A Scheinwerfer
Einstellen des Scheinwerfers
Zur Vermeidung von Sicherheitsgefährdungen muss der Scheinwerfer
vor der ersten Verwendung eingestellt werden. Stellen Sie den
Scheinwerfer so ein, dass Sie gut gesehen werden, ohne jedoch andere
Verkehrsteilnehmer zu blenden.
B
A
B Rückleuchte
A
A
B
B
