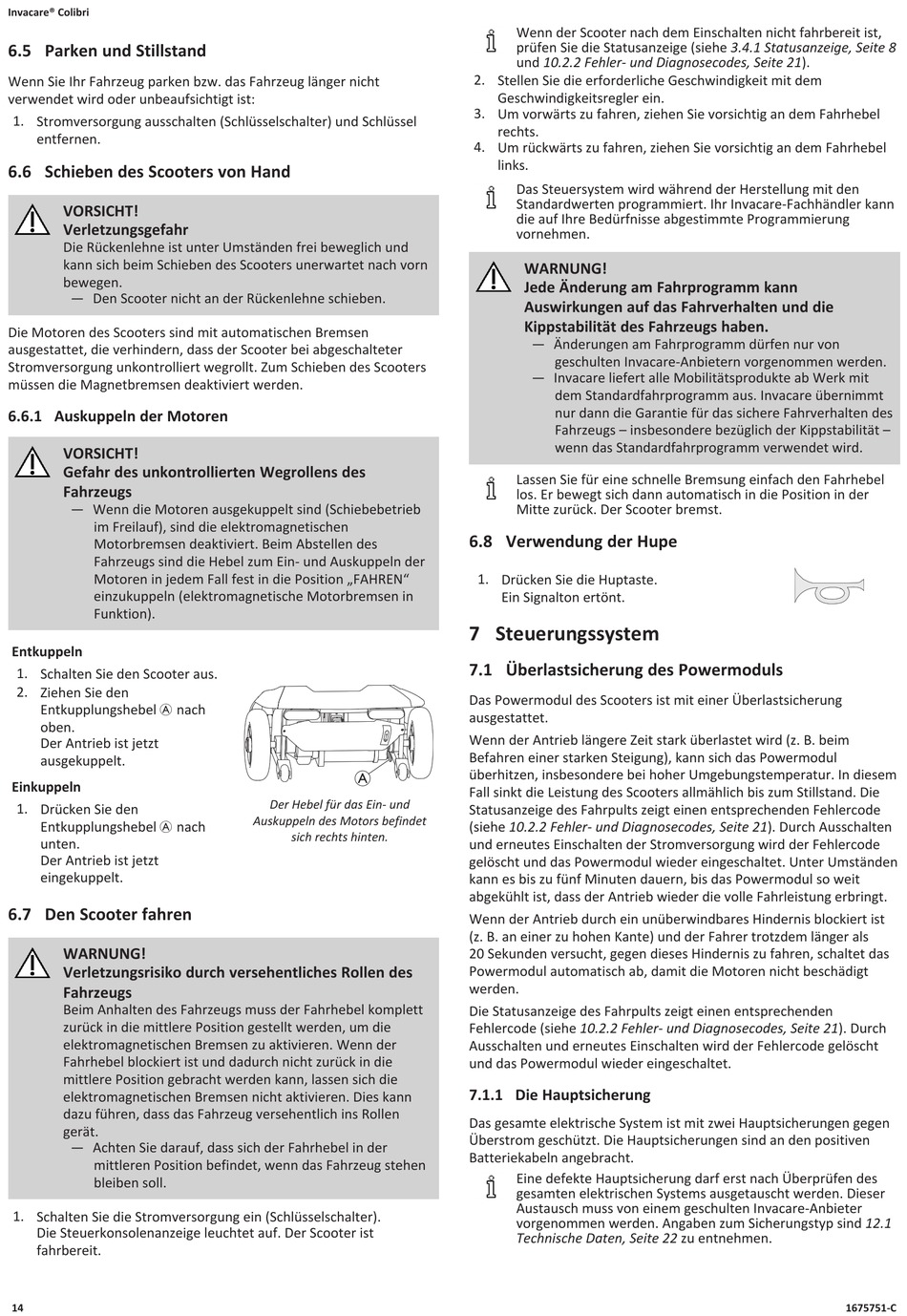

Invacare Colibri Gebrauchsanweisung Seite 14

Invacare® Colibri
6.5 Parken und Stillstand
Wenn Sie Ihr Fahrzeug parken bzw. das Fahrzeug länger nicht
verwendet wird oder unbeaufsichtigt ist:
1. Stromversorgung ausschalten (Schlüsselschalter) und Schlüssel
entfernen.
6.6 Schieben des Scooters von Hand
VORSICHT!
Verletzungsgefahr
Die Rückenlehne ist unter Umständen frei beweglich und
kann sich beim Schieben des Scooters unerwartet nach vorn
bewegen.
— Den Scooter nicht an der Rückenlehne schieben.
Die Motoren des Scooters sind mit automatischen Bremsen
ausgestattet, die verhindern, dass der Scooter bei abgeschalteter
Stromversorgung unkontrolliert wegrollt. Zum Schieben des Scooters
müssen die Magnetbremsen deaktiviert werden.
6.6.1 Auskuppeln der Motoren
VORSICHT!
Gefahr des unkontrollierten Wegrollens des
Fahrzeugs
— Wenn die Motoren ausgekuppelt sind (Schiebebetrieb
im Freilauf), sind die elektromagnetischen
Motorbremsen deaktiviert. Beim Abstellen des
Fahrzeugs sind die Hebel zum Ein- und Auskuppeln der
Motoren in jedem Fall fest in die Position „FAHREN"
einzukuppeln (elektromagnetische Motorbremsen in
Funktion).
Entkuppeln
1. Schalten Sie den Scooter aus.
2. Ziehen Sie den
Entkupplungshebel A nach
oben.
Der Antrieb ist jetzt
ausgekuppelt.
Einkuppeln
1. Drücken Sie den
Entkupplungshebel A nach
unten.
Der Antrieb ist jetzt
eingekuppelt.
6.7 Den Scooter fahren
WARNUNG!
Verletzungsrisiko durch versehentliches Rollen des
Fahrzeugs
Beim Anhalten des Fahrzeugs muss der Fahrhebel komplett
zurück in die mittlere Position gestellt werden, um die
elektromagnetischen Bremsen zu aktivieren. Wenn der
Fahrhebel blockiert ist und dadurch nicht zurück in die
mittlere Position gebracht werden kann, lassen sich die
elektromagnetischen Bremsen nicht aktivieren. Dies kann
dazu führen, dass das Fahrzeug versehentlich ins Rollen
gerät.
— Achten Sie darauf, dass sich der Fahrhebel in der
mittleren Position befindet, wenn das Fahrzeug stehen
bleiben soll.
1. Schalten Sie die Stromversorgung ein (Schlüsselschalter).
Die Steuerkonsolenanzeige leuchtet auf. Der Scooter ist
fahrbereit.
14
A
Der Hebel für das Ein- und
Auskuppeln des Motors befindet
sich rechts hinten.
Wenn der Scooter nach dem Einschalten nicht fahrbereit ist,
prüfen Sie die Statusanzeige (siehe 3.4.1 Statusanzeige, Seite 8
und 10.2.2 Fehler- und Diagnosecodes, Seite 21).
2. Stellen Sie die erforderliche Geschwindigkeit mit dem
Geschwindigkeitsregler ein.
3. Um vorwärts zu fahren, ziehen Sie vorsichtig an dem Fahrhebel
rechts.
4. Um rückwärts zu fahren, ziehen Sie vorsichtig an dem Fahrhebel
links.
Das Steuersystem wird während der Herstellung mit den
Standardwerten programmiert. Ihr Invacare-Fachhändler kann
die auf Ihre Bedürfnisse abgestimmte Programmierung
vornehmen.
WARNUNG!
Jede Änderung am Fahrprogramm kann
Auswirkungen auf das Fahrverhalten und die
Kippstabilität des Fahrzeugs haben.
— Änderungen am Fahrprogramm dürfen nur von
geschulten Invacare-Anbietern vorgenommen werden.
— Invacare liefert alle Mobilitätsprodukte ab Werk mit
dem Standardfahrprogramm aus. Invacare übernimmt
nur dann die Garantie für das sichere Fahrverhalten des
Fahrzeugs – insbesondere bezüglich der Kippstabilität –
wenn das Standardfahrprogramm verwendet wird.
Lassen Sie für eine schnelle Bremsung einfach den Fahrhebel
los. Er bewegt sich dann automatisch in die Position in der
Mitte zurück. Der Scooter bremst.
6.8 Verwendung der Hupe
1. Drücken Sie die Huptaste.
Ein Signalton ertönt.
7 Steuerungssystem
7.1 Überlastsicherung des Powermoduls
Das Powermodul des Scooters ist mit einer Überlastsicherung
ausgestattet.
Wenn der Antrieb längere Zeit stark überlastet wird (z. B. beim
Befahren einer starken Steigung), kann sich das Powermodul
überhitzen, insbesondere bei hoher Umgebungstemperatur. In diesem
Fall sinkt die Leistung des Scooters allmählich bis zum Stillstand. Die
Statusanzeige des Fahrpults zeigt einen entsprechenden Fehlercode
(siehe 10.2.2 Fehler- und Diagnosecodes, Seite 21). Durch Ausschalten
und erneutes Einschalten der Stromversorgung wird der Fehlercode
gelöscht und das Powermodul wieder eingeschaltet. Unter Umständen
kann es bis zu fünf Minuten dauern, bis das Powermodul so weit
abgekühlt ist, dass der Antrieb wieder die volle Fahrleistung erbringt.
Wenn der Antrieb durch ein unüberwindbares Hindernis blockiert ist
(z. B. an einer zu hohen Kante) und der Fahrer trotzdem länger als
20 Sekunden versucht, gegen dieses Hindernis zu fahren, schaltet das
Powermodul automatisch ab, damit die Motoren nicht beschädigt
werden.
Die Statusanzeige des Fahrpults zeigt einen entsprechenden
Fehlercode (siehe 10.2.2 Fehler- und Diagnosecodes, Seite 21). Durch
Ausschalten und erneutes Einschalten wird der Fehlercode gelöscht
und das Powermodul wieder eingeschaltet.
7.1.1 Die Hauptsicherung
Das gesamte elektrische System ist mit zwei Hauptsicherungen gegen
Überstrom geschützt. Die Hauptsicherungen sind an den positiven
Batteriekabeln angebracht.
Eine defekte Hauptsicherung darf erst nach Überprüfen des
gesamten elektrischen Systems ausgetauscht werden. Dieser
Austausch muss von einem geschulten Invacare-Anbieter
vorgenommen werden. Angaben zum Sicherungstyp sind 12.1
Technische Daten, Seite 22 zu entnehmen.
