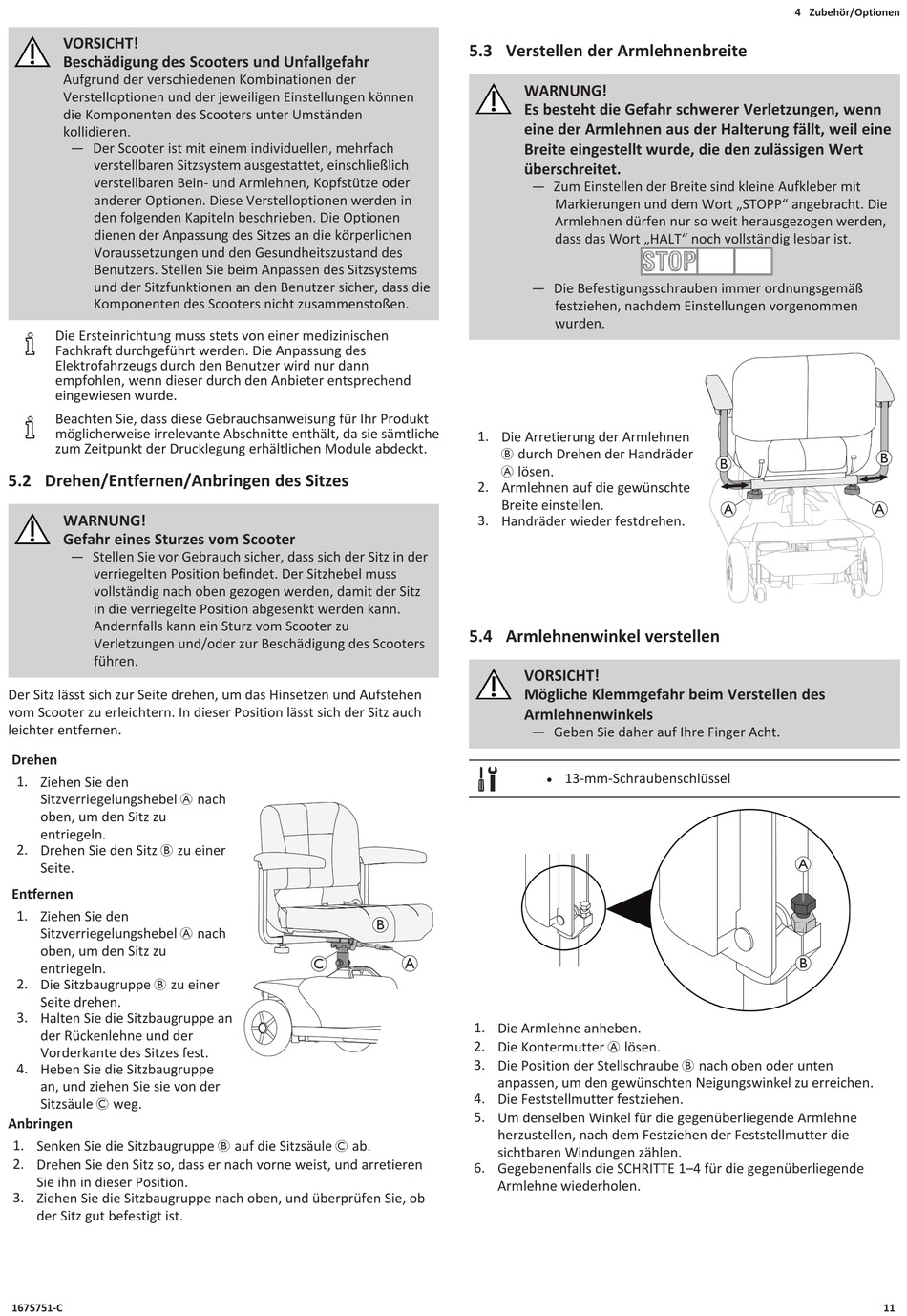

Invacare Colibri Gebrauchsanweisung Seite 11

VORSICHT!
Beschädigung des Scooters und Unfallgefahr
Aufgrund der verschiedenen Kombinationen der
Verstelloptionen und der jeweiligen Einstellungen können
die Komponenten des Scooters unter Umständen
kollidieren.
— Der Scooter ist mit einem individuellen, mehrfach
verstellbaren Sitzsystem ausgestattet, einschließlich
verstellbaren Bein- und Armlehnen, Kopfstütze oder
anderer Optionen. Diese Verstelloptionen werden in
den folgenden Kapiteln beschrieben. Die Optionen
dienen der Anpassung des Sitzes an die körperlichen
Voraussetzungen und den Gesundheitszustand des
Benutzers. Stellen Sie beim Anpassen des Sitzsystems
und der Sitzfunktionen an den Benutzer sicher, dass die
Komponenten des Scooters nicht zusammenstoßen.
Die Ersteinrichtung muss stets von einer medizinischen
Fachkraft durchgeführt werden. Die Anpassung des
Elektrofahrzeugs durch den Benutzer wird nur dann
empfohlen, wenn dieser durch den Anbieter entsprechend
eingewiesen wurde.
Beachten Sie, dass diese Gebrauchsanweisung für Ihr Produkt
möglicherweise irrelevante Abschnitte enthält, da sie sämtliche
zum Zeitpunkt der Drucklegung erhältlichen Module abdeckt.
5.2 Drehen/Entfernen/Anbringen des Sitzes
WARNUNG!
Gefahr eines Sturzes vom Scooter
— Stellen Sie vor Gebrauch sicher, dass sich der Sitz in der
verriegelten Position befindet. Der Sitzhebel muss
vollständig nach oben gezogen werden, damit der Sitz
in die verriegelte Position abgesenkt werden kann.
Andernfalls kann ein Sturz vom Scooter zu
Verletzungen und/oder zur Beschädigung des Scooters
führen.
Der Sitz lässt sich zur Seite drehen, um das Hinsetzen und Aufstehen
vom Scooter zu erleichtern. In dieser Position lässt sich der Sitz auch
leichter entfernen.
Drehen
1. Ziehen Sie den
Sitzverriegelungshebel A nach
oben, um den Sitz zu
entriegeln.
2. Drehen Sie den Sitz B zu einer
Seite.
Entfernen
1. Ziehen Sie den
Sitzverriegelungshebel A nach
oben, um den Sitz zu
entriegeln.
2. Die Sitzbaugruppe B zu einer
Seite drehen.
3. Halten Sie die Sitzbaugruppe an
der Rückenlehne und der
Vorderkante des Sitzes fest.
4. Heben Sie die Sitzbaugruppe
an, und ziehen Sie sie von der
Sitzsäule C weg.
Anbringen
1. Senken Sie die Sitzbaugruppe B auf die Sitzsäule C ab.
2. Drehen Sie den Sitz so, dass er nach vorne weist, und arretieren
Sie ihn in dieser Position.
3. Ziehen Sie die Sitzbaugruppe nach oben, und überprüfen Sie, ob
der Sitz gut befestigt ist.
1675751-C
5.3 Verstellen der Armlehnenbreite
1. Die Arretierung der Armlehnen
2. Armlehnen auf die gewünschte
3. Handräder wieder festdrehen.
5.4 Armlehnenwinkel verstellen
B
A
C
1. Die Armlehne anheben.
2. Die Kontermutter A lösen.
3. Die Position der Stellschraube B nach oben oder unten
4. Die Feststellmutter festziehen.
5. Um denselben Winkel für die gegenüberliegende Armlehne
6. Gegebenenfalls die SCHRITTE 1–4 für die gegenüberliegende
WARNUNG!
Es besteht die Gefahr schwerer Verletzungen, wenn
eine der Armlehnen aus der Halterung fällt, weil eine
Breite eingestellt wurde, die den zulässigen Wert
überschreitet.
— Zum Einstellen der Breite sind kleine Aufkleber mit
Markierungen und dem Wort „STOPP" angebracht. Die
Armlehnen dürfen nur so weit herausgezogen werden,
dass das Wort „HALT" noch vollständig lesbar ist.
— Die Befestigungsschrauben immer ordnungsgemäß
festziehen, nachdem Einstellungen vorgenommen
wurden.
B durch Drehen der Handräder
A lösen.
Breite einstellen.
VORSICHT!
Mögliche Klemmgefahr beim Verstellen des
Armlehnenwinkels
— Geben Sie daher auf Ihre Finger Acht.
13-mm-Schraubenschlüssel
l
anpassen, um den gewünschten Neigungswinkel zu erreichen.
herzustellen, nach dem Festziehen der Feststellmutter die
sichtbaren Windungen zählen.
Armlehne wiederholen.
4 Zubehör/Optionen
B
B
A A
A
B
11
