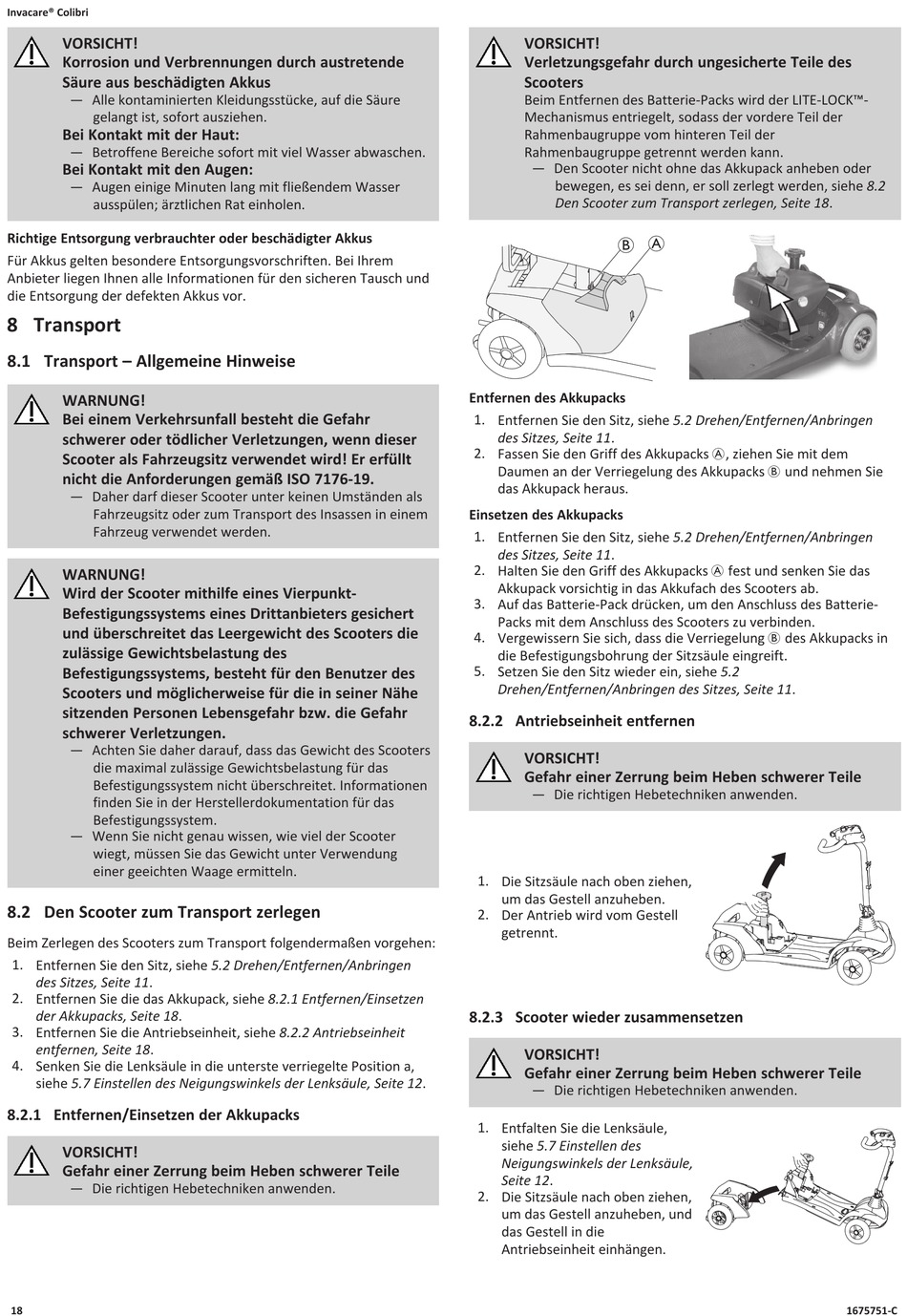

Invacare Colibri Gebrauchsanweisung Seite 18

Invacare® Colibri
VORSICHT!
Korrosion und Verbrennungen durch austretende
Säure aus beschädigten Akkus
— Alle kontaminierten Kleidungsstücke, auf die Säure
gelangt ist, sofort ausziehen.
Bei Kontakt mit der Haut:
— Betroffene Bereiche sofort mit viel Wasser abwaschen.
Bei Kontakt mit den Augen:
— Augen einige Minuten lang mit fließendem Wasser
ausspülen; ärztlichen Rat einholen.
Richtige Entsorgung verbrauchter oder beschädigter Akkus
Für Akkus gelten besondere Entsorgungsvorschriften. Bei Ihrem
Anbieter liegen Ihnen alle Informationen für den sicheren Tausch und
die Entsorgung der defekten Akkus vor.
8 Transport
8.1 Transport – Allgemeine Hinweise
WARNUNG!
Bei einem Verkehrsunfall besteht die Gefahr
schwerer oder tödlicher Verletzungen, wenn dieser
Scooter als Fahrzeugsitz verwendet wird! Er erfüllt
nicht die Anforderungen gemäß ISO 7176-19.
— Daher darf dieser Scooter unter keinen Umständen als
Fahrzeugsitz oder zum Transport des Insassen in einem
Fahrzeug verwendet werden.
WARNUNG!
Wird der Scooter mithilfe eines Vierpunkt-
Befestigungssystems eines Drittanbieters gesichert
und überschreitet das Leergewicht des Scooters die
zulässige Gewichtsbelastung des
Befestigungssystems, besteht für den Benutzer des
Scooters und möglicherweise für die in seiner Nähe
sitzenden Personen Lebensgefahr bzw. die Gefahr
schwerer Verletzungen.
— Achten Sie daher darauf, dass das Gewicht des Scooters
die maximal zulässige Gewichtsbelastung für das
Befestigungssystem nicht überschreitet. Informationen
finden Sie in der Herstellerdokumentation für das
Befestigungssystem.
— Wenn Sie nicht genau wissen, wie viel der Scooter
wiegt, müssen Sie das Gewicht unter Verwendung
einer geeichten Waage ermitteln.
8.2 Den Scooter zum Transport zerlegen
Beim Zerlegen des Scooters zum Transport folgendermaßen vorgehen:
1. Entfernen Sie den Sitz, siehe 5.2 Drehen/Entfernen/Anbringen
des Sitzes, Seite 11.
2. Entfernen Sie die das Akkupack, siehe 8.2.1 Entfernen/Einsetzen
der Akkupacks, Seite 18.
3. Entfernen Sie die Antriebseinheit, siehe 8.2.2 Antriebseinheit
entfernen, Seite 18.
4. Senken Sie die Lenksäule in die unterste verriegelte Position a,
siehe 5.7 Einstellen des Neigungswinkels der Lenksäule, Seite 12.
8.2.1 Entfernen/Einsetzen der Akkupacks
VORSICHT!
Gefahr einer Zerrung beim Heben schwerer Teile
— Die richtigen Hebetechniken anwenden.
18
VORSICHT!
Verletzungsgefahr durch ungesicherte Teile des
Scooters
Beim Entfernen des Batterie-Packs wird der LITE-LOCK™-
Mechanismus entriegelt, sodass der vordere Teil der
Rahmenbaugruppe vom hinteren Teil der
Rahmenbaugruppe getrennt werden kann.
— Den Scooter nicht ohne das Akkupack anheben oder
bewegen, es sei denn, er soll zerlegt werden, siehe 8.2
Den Scooter zum Transport zerlegen, Seite 18.
B
Entfernen des Akkupacks
1. Entfernen Sie den Sitz, siehe 5.2 Drehen/Entfernen/Anbringen
des Sitzes, Seite 11.
2. Fassen Sie den Griff des Akkupacks A, ziehen Sie mit dem
Daumen an der Verriegelung des Akkupacks B und nehmen Sie
das Akkupack heraus.
Einsetzen des Akkupacks
1. Entfernen Sie den Sitz, siehe 5.2 Drehen/Entfernen/Anbringen
des Sitzes, Seite 11.
2. Halten Sie den Griff des Akkupacks A fest und senken Sie das
Akkupack vorsichtig in das Akkufach des Scooters ab.
3. Auf das Batterie-Pack drücken, um den Anschluss des Batterie-
Packs mit dem Anschluss des Scooters zu verbinden.
4. Vergewissern Sie sich, dass die Verriegelung B des Akkupacks in
die Befestigungsbohrung der Sitzsäule eingreift.
5. Setzen Sie den Sitz wieder ein, siehe 5.2
Drehen/Entfernen/Anbringen des Sitzes, Seite 11.
8.2.2 Antriebseinheit entfernen
VORSICHT!
Gefahr einer Zerrung beim Heben schwerer Teile
— Die richtigen Hebetechniken anwenden.
1. Die Sitzsäule nach oben ziehen,
um das Gestell anzuheben.
2. Der Antrieb wird vom Gestell
getrennt.
8.2.3 Scooter wieder zusammensetzen
VORSICHT!
Gefahr einer Zerrung beim Heben schwerer Teile
— Die richtigen Hebetechniken anwenden.
1. Entfalten Sie die Lenksäule,
siehe 5.7 Einstellen des
Neigungswinkels der Lenksäule,
Seite 12.
2. Die Sitzsäule nach oben ziehen,
um das Gestell anzuheben, und
das Gestell in die
Antriebseinheit einhängen.
A
