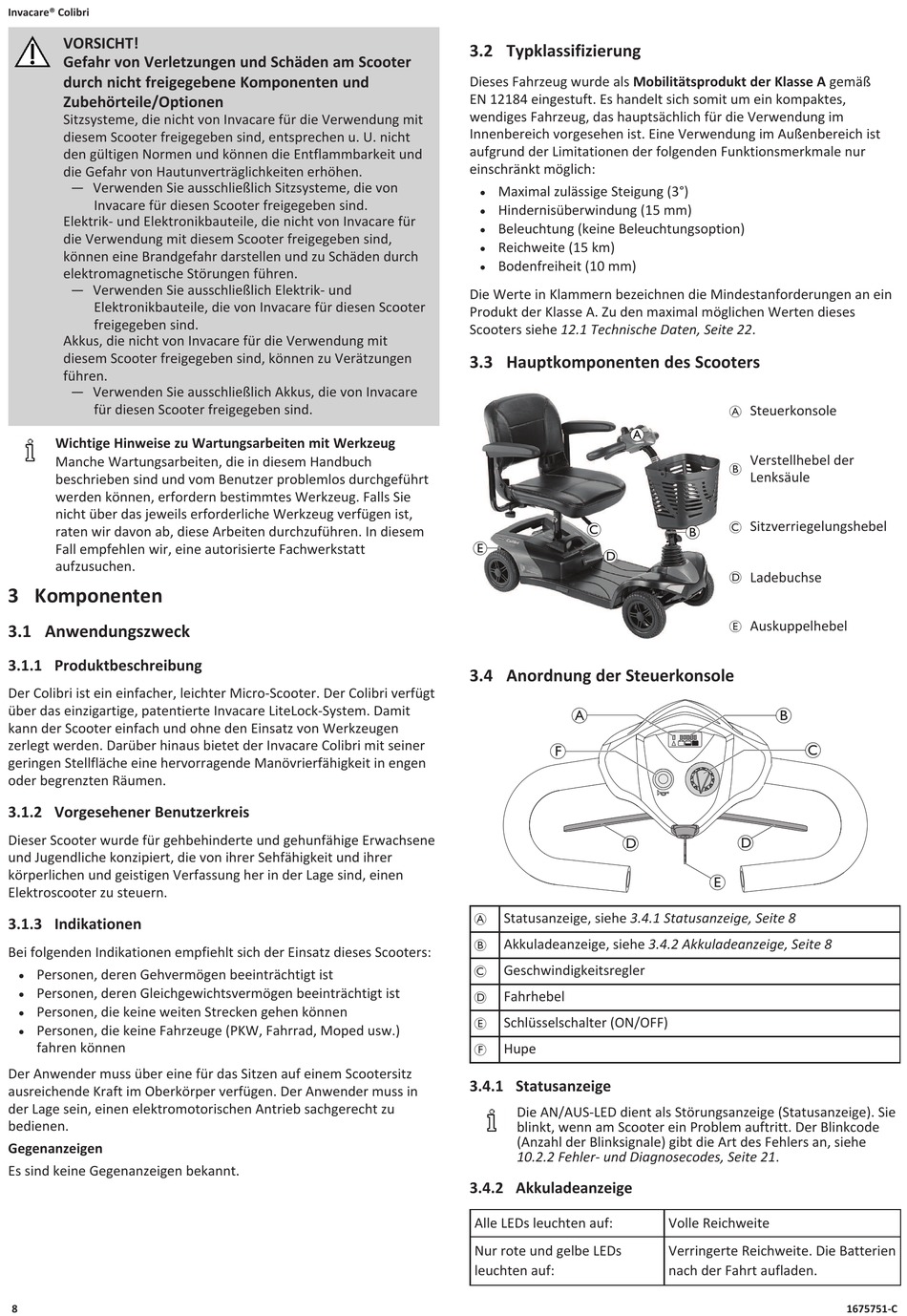

Invacare® Colibri
VORSICHT!
Gefahr von Verletzungen und Schäden am Scooter
durch nicht freigegebene Komponenten und
Zubehörteile/Optionen
Sitzsysteme, die nicht von Invacare für die Verwendung mit
diesem Scooter freigegeben sind, entsprechen u. U. nicht
den gültigen Normen und können die Entflammbarkeit und
die Gefahr von Hautunverträglichkeiten erhöhen.
— Verwenden Sie ausschließlich Sitzsysteme, die von
Invacare für diesen Scooter freigegeben sind.
Elektrik- und Elektronikbauteile, die nicht von Invacare für
die Verwendung mit diesem Scooter freigegeben sind,
können eine Brandgefahr darstellen und zu Schäden durch
elektromagnetische Störungen führen.
— Verwenden Sie ausschließlich Elektrik- und
Elektronikbauteile, die von Invacare für diesen Scooter
freigegeben sind.
Akkus, die nicht von Invacare für die Verwendung mit
diesem Scooter freigegeben sind, können zu Verätzungen
führen.
— Verwenden Sie ausschließlich Akkus, die von Invacare
für diesen Scooter freigegeben sind.
Wichtige Hinweise zu Wartungsarbeiten mit Werkzeug
Manche Wartungsarbeiten, die in diesem Handbuch
beschrieben sind und vom Benutzer problemlos durchgeführt
werden können, erfordern bestimmtes Werkzeug. Falls Sie
nicht über das jeweils erforderliche Werkzeug verfügen ist,
raten wir davon ab, diese Arbeiten durchzuführen. In diesem
Fall empfehlen wir, eine autorisierte Fachwerkstatt
aufzusuchen.
3 Komponenten
3.1 Anwendungszweck
3.1.1 Produktbeschreibung
Der Colibri ist ein einfacher, leichter Micro-Scooter. Der Colibri verfügt
über das einzigartige, patentierte Invacare LiteLock-System. Damit
kann der Scooter einfach und ohne den Einsatz von Werkzeugen
zerlegt werden. Darüber hinaus bietet der Invacare Colibri mit seiner
geringen Stellfläche eine hervorragende Manövrierfähigkeit in engen
oder begrenzten Räumen.
3.1.2 Vorgesehener Benutzerkreis
Dieser Scooter wurde für gehbehinderte und gehunfähige Erwachsene
und Jugendliche konzipiert, die von ihrer Sehfähigkeit und ihrer
körperlichen und geistigen Verfassung her in der Lage sind, einen
Elektroscooter zu steuern.
3.1.3 Indikationen
Bei folgenden Indikationen empfiehlt sich der Einsatz dieses Scooters:
Personen, deren Gehvermögen beeinträchtigt ist
l
Personen, deren Gleichgewichtsvermögen beeinträchtigt ist
l
Personen, die keine weiten Strecken gehen können
l
Personen, die keine Fahrzeuge (PKW, Fahrrad, Moped usw.)
l
fahren können
Der Anwender muss über eine für das Sitzen auf einem Scootersitz
ausreichende Kraft im Oberkörper verfügen. Der Anwender muss in
der Lage sein, einen elektromotorischen Antrieb sachgerecht zu
bedienen.
Gegenanzeigen
Es sind keine Gegenanzeigen bekannt.
8
3.2 Typklassifizierung
Dieses Fahrzeug wurde als Mobilitätsprodukt der Klasse A gemäß
EN 12184 eingestuft. Es handelt sich somit um ein kompaktes,
wendiges Fahrzeug, das hauptsächlich für die Verwendung im
Innenbereich vorgesehen ist. Eine Verwendung im Außenbereich ist
aufgrund der Limitationen der folgenden Funktionsmerkmale nur
einschränkt möglich:
Maximal zulässige Steigung (3°)
l
Hindernisüberwindung (15 mm)
l
Beleuchtung (keine Beleuchtungsoption)
l
Reichweite (15 km)
l
Bodenfreiheit (10 mm)
l
Die Werte in Klammern bezeichnen die Mindestanforderungen an ein
Produkt der Klasse A. Zu den maximal möglichen Werten dieses
Scooters siehe 12.1 Technische Daten, Seite 22.
3.3 Hauptkomponenten des Scooters
A
C
E
D
3.4 Anordnung der Steuerkonsole
A
F
D
Statusanzeige, siehe 3.4.1 Statusanzeige, Seite 8
A
Akkuladeanzeige, siehe 3.4.2 Akkuladeanzeige, Seite 8
B
Geschwindigkeitsregler
C
Fahrhebel
D
Schlüsselschalter (ON/OFF)
E
Hupe
F
3.4.1 Statusanzeige
Die AN/AUS-LED dient als Störungsanzeige (Statusanzeige). Sie
blinkt, wenn am Scooter ein Problem auftritt. Der Blinkcode
(Anzahl der Blinksignale) gibt die Art des Fehlers an, siehe
10.2.2 Fehler- und Diagnosecodes, Seite 21.
3.4.2 Akkuladeanzeige
Alle LEDs leuchten auf:
Nur rote und gelbe LEDs
leuchten auf:
A Steuerkonsole
Verstellhebel der
B
Lenksäule
C Sitzverriegelungshebel
B
D Ladebuchse
E Auskuppelhebel
B
C
D
E
Volle Reichweite
Verringerte Reichweite. Die Batterien
nach der Fahrt aufladen.
