Conformiteit met Britse normen geëvalueerd
RoHS-conform
RoHS
COMPLIANT
AEEA-conform
Alleen voor gebruik binnenshuis
"B-"
2
3
Aansluitschema voor laderuitgang
1
"B+"

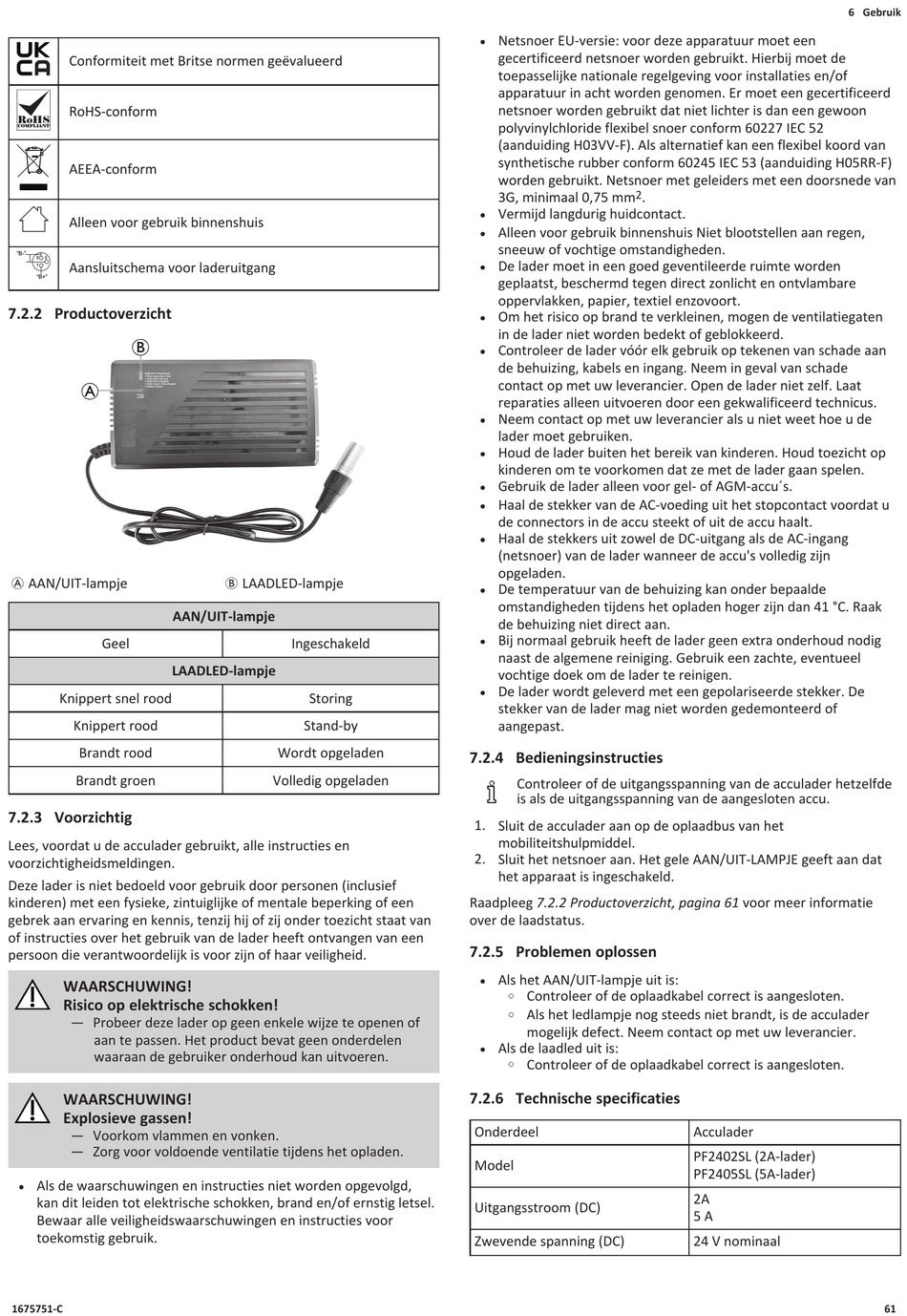

7.2.2 Productoverzicht
A AAN/UIT-lampje
AAN/UIT-lampje
Geel
LAADLED-lampje
Knippert snel rood
Knippert rood
Brandt rood
Brandt groen
7.2.3 Voorzichtig
Lees, voordat u de acculader gebruikt, alle instructies en
voorzichtigheidsmeldingen.
Deze lader is niet bedoeld voor gebruik door personen (inclusief
kinderen) met een fysieke, zintuiglijke of mentale beperking of een
gebrek aan ervaring en kennis, tenzij hij of zij onder toezicht staat van
of instructies over het gebruik van de lader heeft ontvangen van een
persoon die verantwoordelijk is voor zijn of haar veiligheid.
WAARSCHUWING!
Risico op elektrische schokken!
— Probeer deze lader op geen enkele wijze te openen of
aan te passen. Het product bevat geen onderdelen
waaraan de gebruiker onderhoud kan uitvoeren.
WAARSCHUWING!
Explosieve gassen!
— Voorkom vlammen en vonken.
— Zorg voor voldoende ventilatie tijdens het opladen.
Als de waarschuwingen en instructies niet worden opgevolgd,
l
kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidswaarschuwingen en instructies voor
toekomstig gebruik.
1675751-C
B LAADLED-lampje
Ingeschakeld
Storing
Stand-by
Wordt opgeladen
Volledig opgeladen
Netsnoer EU-versie: voor deze apparatuur moet een
l
gecertificeerd netsnoer worden gebruikt. Hierbij moet de
toepasselijke nationale regelgeving voor installaties en/of
apparatuur in acht worden genomen. Er moet een gecertificeerd
netsnoer worden gebruikt dat niet lichter is dan een gewoon
polyvinylchloride flexibel snoer conform 60227 IEC 52
(aanduiding H03VV-F). Als alternatief kan een flexibel koord van
synthetische rubber conform 60245 IEC 53 (aanduiding H05RR-F)
worden gebruikt. Netsnoer met geleiders met een doorsnede van
2
3G, minimaal 0,75 mm
Vermijd langdurig huidcontact.
l
Alleen voor gebruik binnenshuis Niet blootstellen aan regen,
l
sneeuw of vochtige omstandigheden.
De lader moet in een goed geventileerde ruimte worden
l
geplaatst, beschermd tegen direct zonlicht en ontvlambare
oppervlakken, papier, textiel enzovoort.
Om het risico op brand te verkleinen, mogen de ventilatiegaten
l
in de lader niet worden bedekt of geblokkeerd.
Controleer de lader vóór elk gebruik op tekenen van schade aan
l
de behuizing, kabels en ingang. Neem in geval van schade
contact op met uw leverancier. Open de lader niet zelf. Laat
reparaties alleen uitvoeren door een gekwalificeerd technicus.
Neem contact op met uw leverancier als u niet weet hoe u de
l
lader moet gebruiken.
Houd de lader buiten het bereik van kinderen. Houd toezicht op
l
kinderen om te voorkomen dat ze met de lader gaan spelen.
Gebruik de lader alleen voor gel- of AGM-accu´s.
l
Haal de stekker van de AC-voeding uit het stopcontact voordat u
l
de connectors in de accu steekt of uit de accu haalt.
Haal de stekkers uit zowel de DC-uitgang als de AC-ingang
l
(netsnoer) van de lader wanneer de accu's volledig zijn
opgeladen.
De temperatuur van de behuizing kan onder bepaalde
l
omstandigheden tijdens het opladen hoger zijn dan 41 °C. Raak
de behuizing niet direct aan.
Bij normaal gebruik heeft de lader geen extra onderhoud nodig
l
naast de algemene reiniging. Gebruik een zachte, eventueel
vochtige doek om de lader te reinigen.
De lader wordt geleverd met een gepolariseerde stekker. De
l
stekker van de lader mag niet worden gedemonteerd of
aangepast.
7.2.4 Bedieningsinstructies
Controleer of de uitgangsspanning van de acculader hetzelfde
is als de uitgangsspanning van de aangesloten accu.
1. Sluit de acculader aan op de oplaadbus van het
mobiliteitshulpmiddel.
2. Sluit het netsnoer aan. Het gele AAN/UIT-LAMPJE geeft aan dat
het apparaat is ingeschakeld.
Raadpleeg 7.2.2 Productoverzicht, pagina 61 voor meer informatie
over de laadstatus.
7.2.5 Problemen oplossen
Als het AAN/UIT-lampje uit is:
l
Controleer of de oplaadkabel correct is aangesloten.
o
Als het ledlampje nog steeds niet brandt, is de acculader
o
mogelijk defect. Neem contact op met uw leverancier.
Als de laadled uit is:
l
Controleer of de oplaadkabel correct is aangesloten.
o
7.2.6 Technische specificaties
Onderdeel
Model
Uitgangsstroom (DC)
Zwevende spanning (DC)
.
Acculader
PF2402SL (2A-lader)
PF2405SL (5A-lader)
2A
5 A
24 V nominaal
6 Gebruik
61
