Invacare® Colibri
Protection contre toute décharge excessive : après un certain
temps de déplacement sur la réserve de batterie, le système
électronique arrête automatiquement la conduite et
immobilise le scooter. Si vous ne conduisez pas votre scooter
pendant un petit moment, les batteries « récupèrent », ce qui
vous permet d'effectuer un court trajet supplémentaire.
Toutefois, au terme de ce très court trajet, les diodes rouges
s'allument à nouveau et le système électronique bipe trois fois.
Cette procédure étant susceptible d'endommager la batterie,
elle doit dans la mesure du possible être évitée !

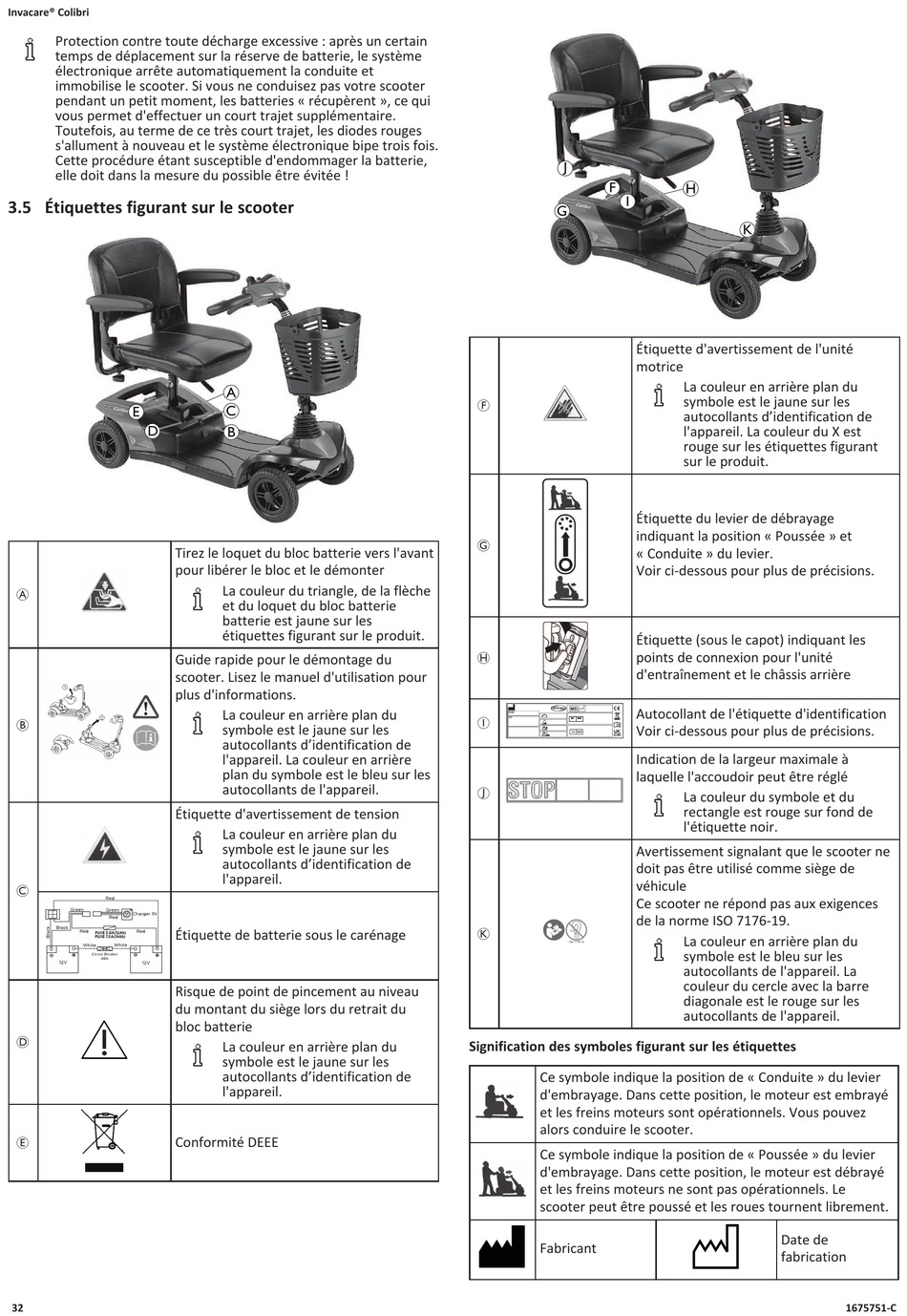

3.5 Étiquettes figurant sur le scooter
E
D
Tirez le loquet du bloc batterie vers l'avant
pour libérer le bloc et le démonter
A
Guide rapide pour le démontage du
scooter. Lisez le manuel d'utilisation pour
plus d'informations.
B
Étiquette d'avertissement de tension
C
Étiquette de batterie sous le carénage
Risque de point de pincement au niveau
du montant du siège lors du retrait du
bloc batterie
D
Conformité DEEE
E
32
A
C
B
La couleur du triangle, de la flèche
et du loquet du bloc batterie
batterie est jaune sur les
étiquettes figurant sur le produit.
La couleur en arrière plan du
symbole est le jaune sur les
autocollants d'identification de
l'appareil. La couleur en arrière
plan du symbole est le bleu sur les
autocollants de l'appareil.
La couleur en arrière plan du
symbole est le jaune sur les
autocollants d'identification de
l'appareil.
La couleur en arrière plan du
symbole est le jaune sur les
autocollants d'identification de
l'appareil.
J
F
I
G
Étiquette d'avertissement de l'unité
motrice
F
Étiquette du levier de débrayage
indiquant la position « Poussée » et
G
« Conduite » du levier.
Voir ci-dessous pour plus de précisions.
Étiquette (sous le capot) indiquant les
points de connexion pour l'unité
H
d'entraînement et le châssis arrière
Autocollant de l'étiquette d'identification
I
EU REP
Voir ci-dessous pour plus de précisions.
Indication de la largeur maximale à
laquelle l'accoudoir peut être réglé
J
Avertissement signalant que le scooter ne
doit pas être utilisé comme siège de
véhicule
Ce scooter ne répond pas aux exigences
de la norme ISO 7176-19.
K
Signification des symboles figurant sur les étiquettes
Ce symbole indique la position de « Conduite » du levier
d'embrayage. Dans cette position, le moteur est embrayé
et les freins moteurs sont opérationnels. Vous pouvez
alors conduire le scooter.
Ce symbole indique la position de « Poussée » du levier
d'embrayage. Dans cette position, le moteur est débrayé
et les freins moteurs ne sont pas opérationnels. Le
scooter peut être poussé et les roues tournent librement.
Fabricant
H
K
La couleur en arrière plan du
symbole est le jaune sur les
autocollants d'identification de
l'appareil. La couleur du X est
rouge sur les étiquettes figurant
sur le produit.
La couleur du symbole et du
rectangle est rouge sur fond de
l'étiquette noir.
La couleur en arrière plan du
symbole est le bleu sur les
autocollants de l'appareil. La
couleur du cercle avec la barre
diagonale est le rouge sur les
autocollants de l'appareil.
Date de
fabrication
1675751-C
