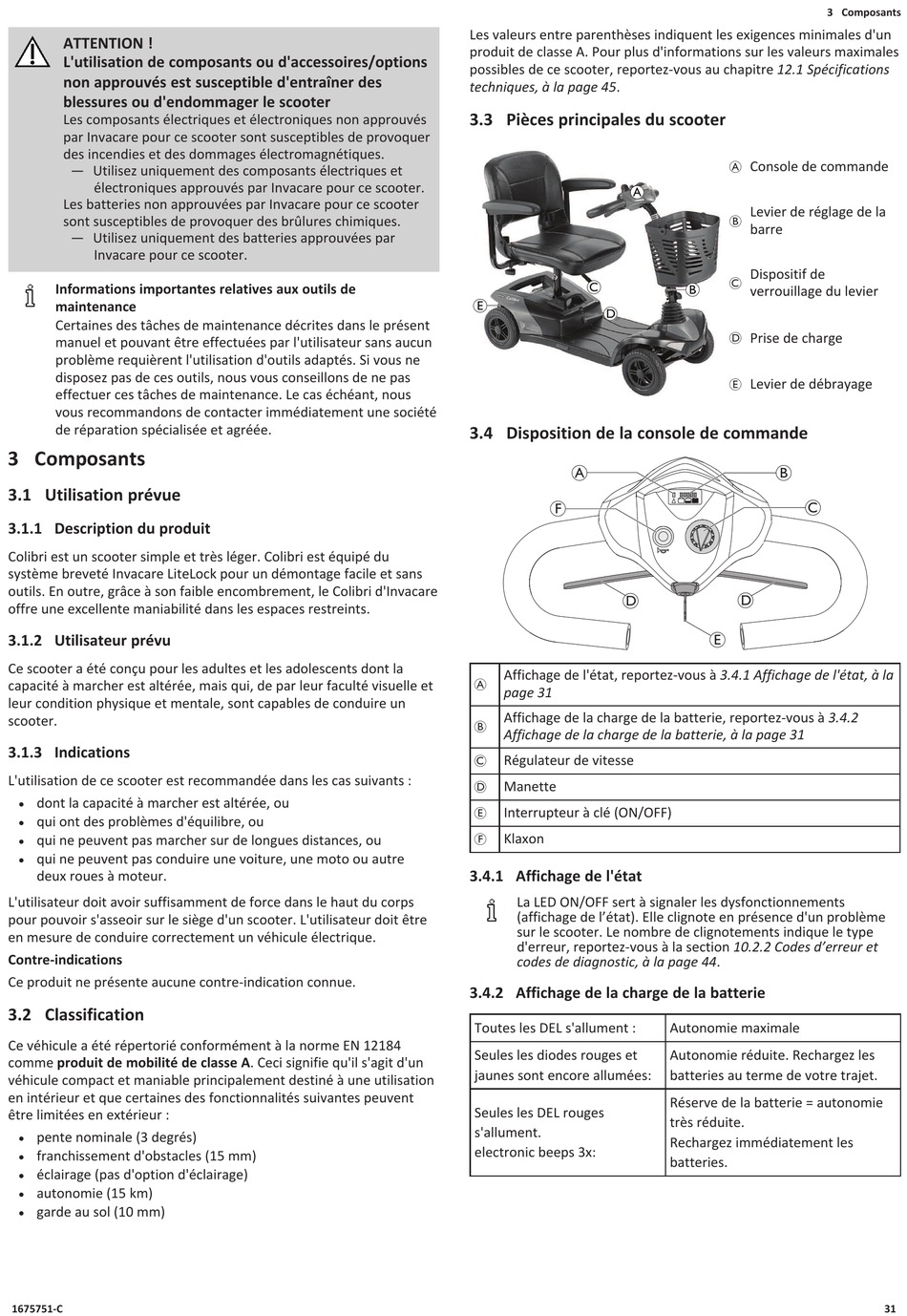

ATTENTION !
L'utilisation de composants ou d'accessoires/options
non approuvés est susceptible d'entraîner des
blessures ou d'endommager le scooter
Les composants électriques et électroniques non approuvés
par Invacare pour ce scooter sont susceptibles de provoquer
des incendies et des dommages électromagnétiques.
— Utilisez uniquement des composants électriques et
électroniques approuvés par Invacare pour ce scooter.
Les batteries non approuvées par Invacare pour ce scooter
sont susceptibles de provoquer des brûlures chimiques.
— Utilisez uniquement des batteries approuvées par
Invacare pour ce scooter.
Informations importantes relatives aux outils de
maintenance
Certaines des tâches de maintenance décrites dans le présent
manuel et pouvant être effectuées par l'utilisateur sans aucun
problème requièrent l'utilisation d'outils adaptés. Si vous ne
disposez pas de ces outils, nous vous conseillons de ne pas
effectuer ces tâches de maintenance. Le cas échéant, nous
vous recommandons de contacter immédiatement une société
de réparation spécialisée et agréée.
3 Composants
3.1 Utilisation prévue
3.1.1 Description du produit
Colibri est un scooter simple et très léger. Colibri est équipé du
système breveté Invacare LiteLock pour un démontage facile et sans
outils. En outre, grâce à son faible encombrement, le Colibri d'Invacare
offre une excellente maniabilité dans les espaces restreints.
3.1.2 Utilisateur prévu
Ce scooter a été conçu pour les adultes et les adolescents dont la
capacité à marcher est altérée, mais qui, de par leur faculté visuelle et
leur condition physique et mentale, sont capables de conduire un
scooter.
3.1.3 Indications
L'utilisation de ce scooter est recommandée dans les cas suivants :
dont la capacité à marcher est altérée, ou
l
qui ont des problèmes d'équilibre, ou
l
qui ne peuvent pas marcher sur de longues distances, ou
l
qui ne peuvent pas conduire une voiture, une moto ou autre
l
deux roues à moteur.
L'utilisateur doit avoir suffisamment de force dans le haut du corps
pour pouvoir s'asseoir sur le siège d'un scooter. L'utilisateur doit être
en mesure de conduire correctement un véhicule électrique.
Contre-indications
Ce produit ne présente aucune contre-indication connue.
3.2 Classification
Ce véhicule a été répertorié conformément à la norme EN 12184
comme produit de mobilité de classe A. Ceci signifie qu'il s'agit d'un
véhicule compact et maniable principalement destiné à une utilisation
en intérieur et que certaines des fonctionnalités suivantes peuvent
être limitées en extérieur :
pente nominale (3 degrés)
l
franchissement d'obstacles (15 mm)
l
éclairage (pas d'option d'éclairage)
l
autonomie (15 km)
l
garde au sol (10 mm)
l
1675751-C
Les valeurs entre parenthèses indiquent les exigences minimales d'un
produit de classe A. Pour plus d'informations sur les valeurs maximales
possibles de ce scooter, reportez-vous au chapitre 12.1 Spécifications
techniques, à la page 45.
3.3 Pièces principales du scooter
A
C
E
D
3.4 Disposition de la console de commande
A
F
D
Affichage de l'état, reportez-vous à 3.4.1 Affichage de l'état, à la
A
page 31
Affichage de la charge de la batterie, reportez-vous à 3.4.2
B
Affichage de la charge de la batterie, à la page 31
Régulateur de vitesse
C
Manette
D
Interrupteur à clé (ON/OFF)
E
Klaxon
F
3.4.1 Affichage de l'état
La LED ON/OFF sert à signaler les dysfonctionnements
(affichage de l'état). Elle clignote en présence d'un problème
sur le scooter. Le nombre de clignotements indique le type
d'erreur, reportez-vous à la section 10.2.2 Codes d'erreur et
codes de diagnostic, à la page 44.
3.4.2 Affichage de la charge de la batterie
Toutes les DEL s'allument :
Seules les diodes rouges et
jaunes sont encore allumées:
Seules les DEL rouges
s'allument.
electronic beeps 3x:
3 Composants
A Console de commande
Levier de réglage de la
B
barre
Dispositif de
C
B
verrouillage du levier
D Prise de charge
E Levier de débrayage
B
C
D
E
Autonomie maximale
Autonomie réduite. Rechargez les
batteries au terme de votre trajet.
Réserve de la batterie = autonomie
très réduite.
Rechargez immédiatement les
batteries.
