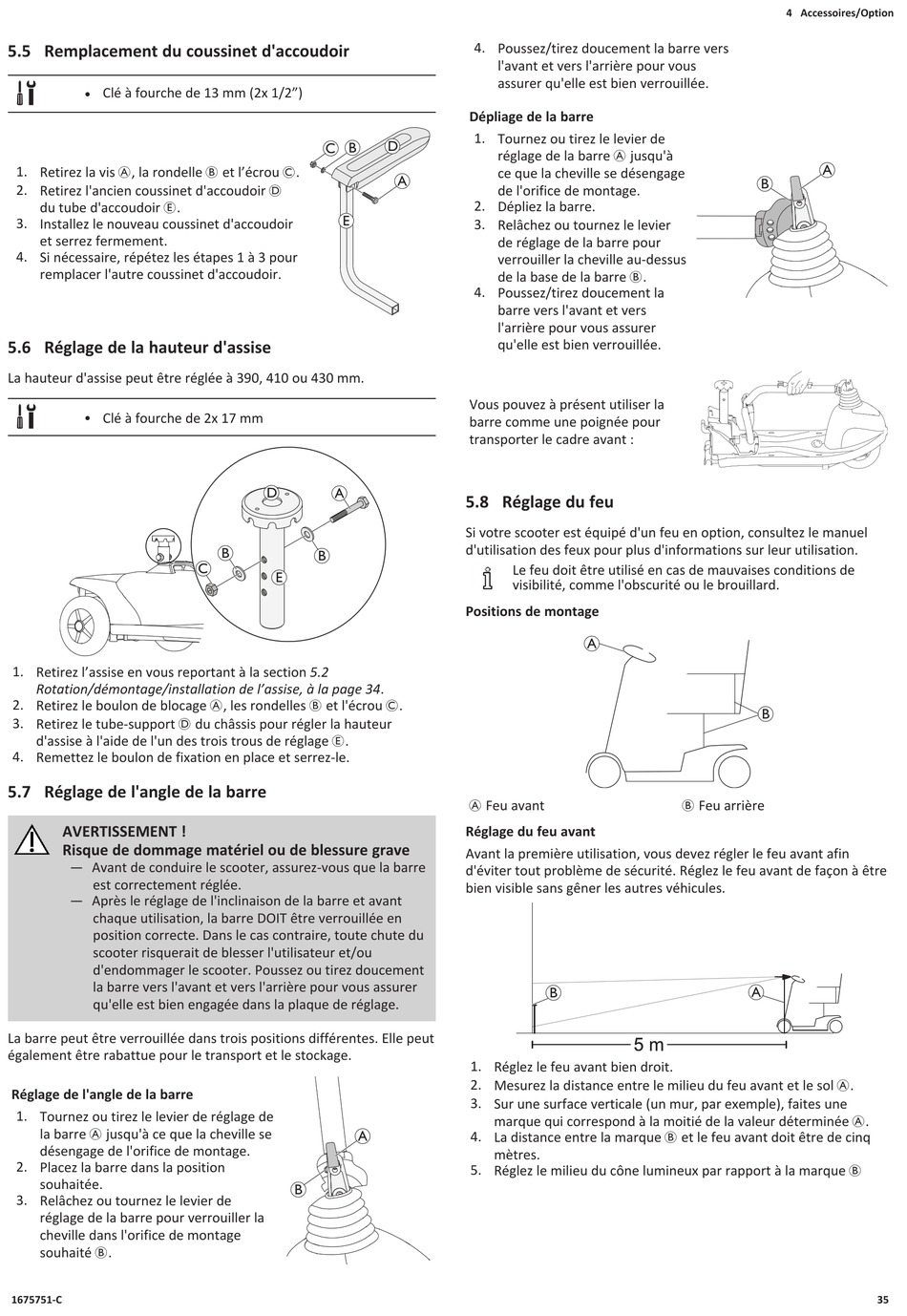

5.5 Remplacement du coussinet d'accoudoir
Clé à fourche de 13 mm (2x 1/2")
l
1. Retirez la vis A, la rondelle B et l'écrou C.
2. Retirez l'ancien coussinet d'accoudoir D
du tube d'accoudoir E.
3. Installez le nouveau coussinet d'accoudoir
et serrez fermement.
4. Si nécessaire, répétez les étapes 1 à 3 pour
remplacer l'autre coussinet d'accoudoir.
5.6 Réglage de la hauteur d'assise
La hauteur d'assise peut être réglée à 390, 410 ou 430 mm.
Clé à fourche de 2x 17 mm
l
1. Retirez l'assise en vous reportant à la section 5.2
Rotation/démontage/installation de l'assise, à la page 34.
2. Retirez le boulon de blocage A, les rondelles B et l'écrou C.
3. Retirez le tube-support D du châssis pour régler la hauteur
d'assise à l'aide de l'un des trois trous de réglage E.
4. Remettez le boulon de fixation en place et serrez-le.
5.7 Réglage de l'angle de la barre
AVERTISSEMENT !
Risque de dommage matériel ou de blessure grave
— Avant de conduire le scooter, assurez-vous que la barre
est correctement réglée.
— Après le réglage de l'inclinaison de la barre et avant
chaque utilisation, la barre DOIT être verrouillée en
position correcte. Dans le cas contraire, toute chute du
scooter risquerait de blesser l'utilisateur et/ou
d'endommager le scooter. Poussez ou tirez doucement
la barre vers l'avant et vers l'arrière pour vous assurer
qu'elle est bien engagée dans la plaque de réglage.
La barre peut être verrouillée dans trois positions différentes. Elle peut
également être rabattue pour le transport et le stockage.
Réglage de l'angle de la barre
1. Tournez ou tirez le levier de réglage de
la barre A jusqu'à ce que la cheville se
désengage de l'orifice de montage.
2. Placez la barre dans la position
souhaitée.
3. Relâchez ou tournez le levier de
réglage de la barre pour verrouiller la
cheville dans l'orifice de montage
souhaité B.
1675751-C
C B
E
D
A
B
B
C
E
A
B
4. Poussez/tirez doucement la barre vers
l'avant et vers l'arrière pour vous
assurer qu'elle est bien verrouillée.
Dépliage de la barre
1. Tournez ou tirez le levier de
D
réglage de la barre A jusqu'à
ce que la cheville se désengage
A
de l'orifice de montage.
2. Dépliez la barre.
3. Relâchez ou tournez le levier
de réglage de la barre pour
verrouiller la cheville au-dessus
de la base de la barre B.
4. Poussez/tirez doucement la
barre vers l'avant et vers
l'arrière pour vous assurer
qu'elle est bien verrouillée.
Vous pouvez à présent utiliser la
barre comme une poignée pour
transporter le cadre avant :
5.8 Réglage du feu
Si votre scooter est équipé d'un feu en option, consultez le manuel
d'utilisation des feux pour plus d'informations sur leur utilisation.
Le feu doit être utilisé en cas de mauvaises conditions de
visibilité, comme l'obscurité ou le brouillard.
Positions de montage
A Feu avant
Réglage du feu avant
Avant la première utilisation, vous devez régler le feu avant afin
d'éviter tout problème de sécurité. Réglez le feu avant de façon à être
bien visible sans gêner les autres véhicules.
B
1. Réglez le feu avant bien droit.
2. Mesurez la distance entre le milieu du feu avant et le sol A.
3. Sur une surface verticale (un mur, par exemple), faites une
marque qui correspond à la moitié de la valeur déterminée A.
4. La distance entre la marque B et le feu avant doit être de cinq
mètres.
5. Réglez le milieu du cône lumineux par rapport à la marque B
A
B Feu arrière
A
4 Accessoires/Option
A
B
B
