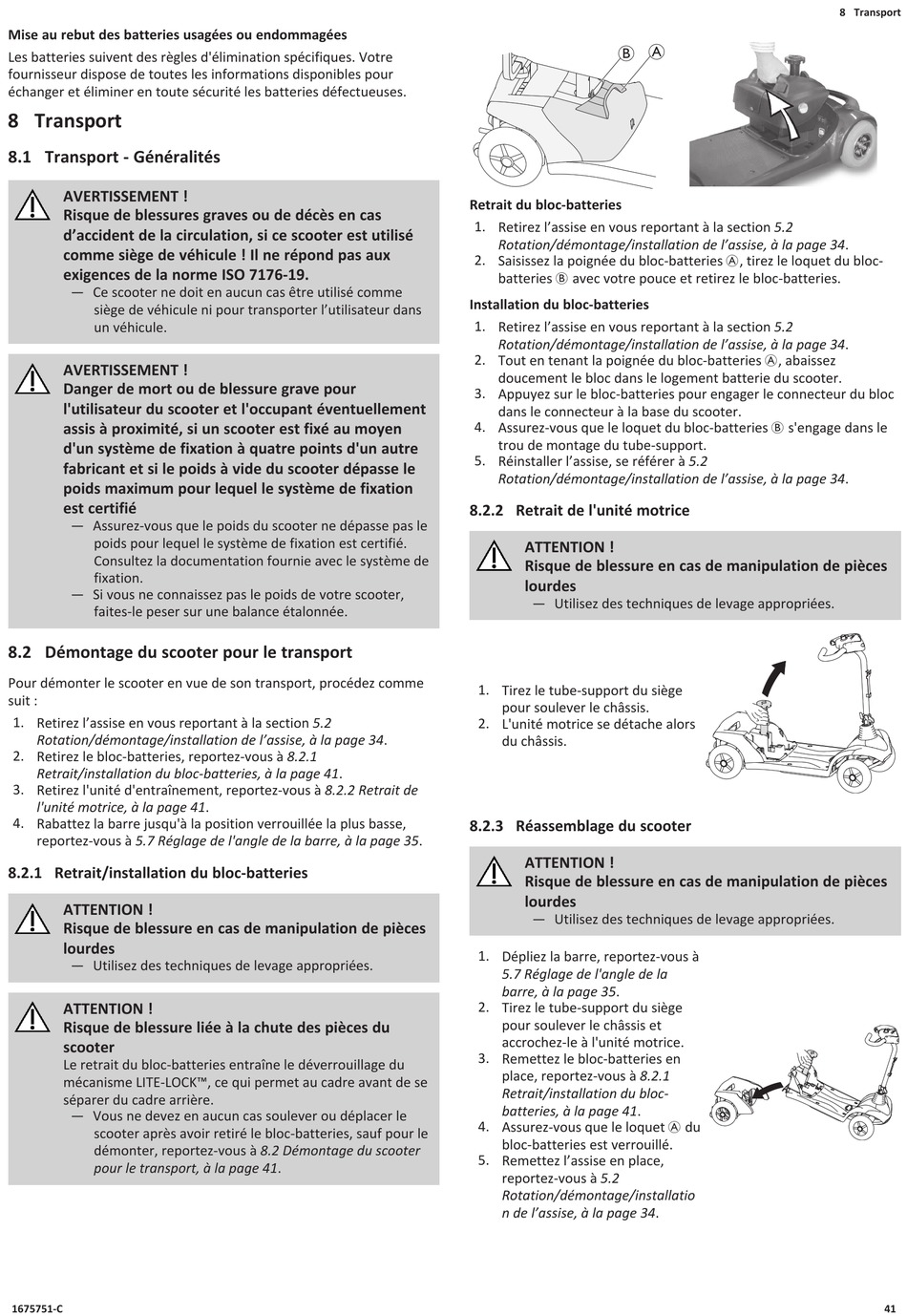

Invacare Colibri Gebrauchsanweisung Seite 41

Mise au rebut des batteries usagées ou endommagées
Les batteries suivent des règles d'élimination spécifiques. Votre
fournisseur dispose de toutes les informations disponibles pour
échanger et éliminer en toute sécurité les batteries défectueuses.
8 Transport
8.1 Transport - Généralités
AVERTISSEMENT !
Risque de blessures graves ou de décès en cas
d'accident de la circulation, si ce scooter est utilisé
comme siège de véhicule ! Il ne répond pas aux
exigences de la norme ISO 7176-19.
— Ce scooter ne doit en aucun cas être utilisé comme
siège de véhicule ni pour transporter l'utilisateur dans
un véhicule.
AVERTISSEMENT !
Danger de mort ou de blessure grave pour
l'utilisateur du scooter et l'occupant éventuellement
assis à proximité, si un scooter est fixé au moyen
d'un système de fixation à quatre points d'un autre
fabricant et si le poids à vide du scooter dépasse le
poids maximum pour lequel le système de fixation
est certifié
— Assurez-vous que le poids du scooter ne dépasse pas le
poids pour lequel le système de fixation est certifié.
Consultez la documentation fournie avec le système de
fixation.
— Si vous ne connaissez pas le poids de votre scooter,
faites-le peser sur une balance étalonnée.
8.2 Démontage du scooter pour le transport
Pour démonter le scooter en vue de son transport, procédez comme
suit :
1. Retirez l'assise en vous reportant à la section 5.2
Rotation/démontage/installation de l'assise, à la page 34.
2. Retirez le bloc-batteries, reportez-vous à 8.2.1
Retrait/installation du bloc-batteries, à la page 41.
3. Retirez l'unité d'entraînement, reportez-vous à 8.2.2 Retrait de
l'unité motrice, à la page 41.
4. Rabattez la barre jusqu'à la position verrouillée la plus basse,
reportez-vous à 5.7 Réglage de l'angle de la barre, à la page 35.
8.2.1 Retrait/installation du bloc-batteries
ATTENTION !
Risque de blessure en cas de manipulation de pièces
lourdes
— Utilisez des techniques de levage appropriées.
ATTENTION !
Risque de blessure liée à la chute des pièces du
scooter
Le retrait du bloc-batteries entraîne le déverrouillage du
mécanisme LITE-LOCK™, ce qui permet au cadre avant de se
séparer du cadre arrière.
— Vous ne devez en aucun cas soulever ou déplacer le
scooter après avoir retiré le bloc-batteries, sauf pour le
démonter, reportez-vous à 8.2 Démontage du scooter
pour le transport, à la page 41.
1675751-C
B
Retrait du bloc-batteries
1. Retirez l'assise en vous reportant à la section 5.2
Rotation/démontage/installation de l'assise, à la page 34.
2. Saisissez la poignée du bloc-batteries A, tirez le loquet du bloc-
batteries B avec votre pouce et retirez le bloc-batteries.
Installation du bloc-batteries
1. Retirez l'assise en vous reportant à la section 5.2
Rotation/démontage/installation de l'assise, à la page 34.
2. Tout en tenant la poignée du bloc-batteries A, abaissez
doucement le bloc dans le logement batterie du scooter.
3. Appuyez sur le bloc-batteries pour engager le connecteur du bloc
dans le connecteur à la base du scooter.
4. Assurez-vous que le loquet du bloc-batteries B s'engage dans le
trou de montage du tube-support.
5. Réinstaller l'assise, se référer à 5.2
Rotation/démontage/installation de l'assise, à la page 34.
8.2.2 Retrait de l'unité motrice
ATTENTION !
Risque de blessure en cas de manipulation de pièces
lourdes
— Utilisez des techniques de levage appropriées.
1. Tirez le tube-support du siège
pour soulever le châssis.
2. L'unité motrice se détache alors
du châssis.
8.2.3 Réassemblage du scooter
ATTENTION !
Risque de blessure en cas de manipulation de pièces
lourdes
— Utilisez des techniques de levage appropriées.
1. Dépliez la barre, reportez-vous à
5.7 Réglage de l'angle de la
barre, à la page 35.
2. Tirez le tube-support du siège
pour soulever le châssis et
accrochez-le à l'unité motrice.
3. Remettez le bloc-batteries en
place, reportez-vous à 8.2.1
Retrait/installation du bloc-
batteries, à la page 41.
4. Assurez-vous que le loquet A du
bloc-batteries est verrouillé.
5. Remettez l'assise en place,
reportez-vous à 5.2
Rotation/démontage/installatio
n de l'assise, à la page 34.
A
