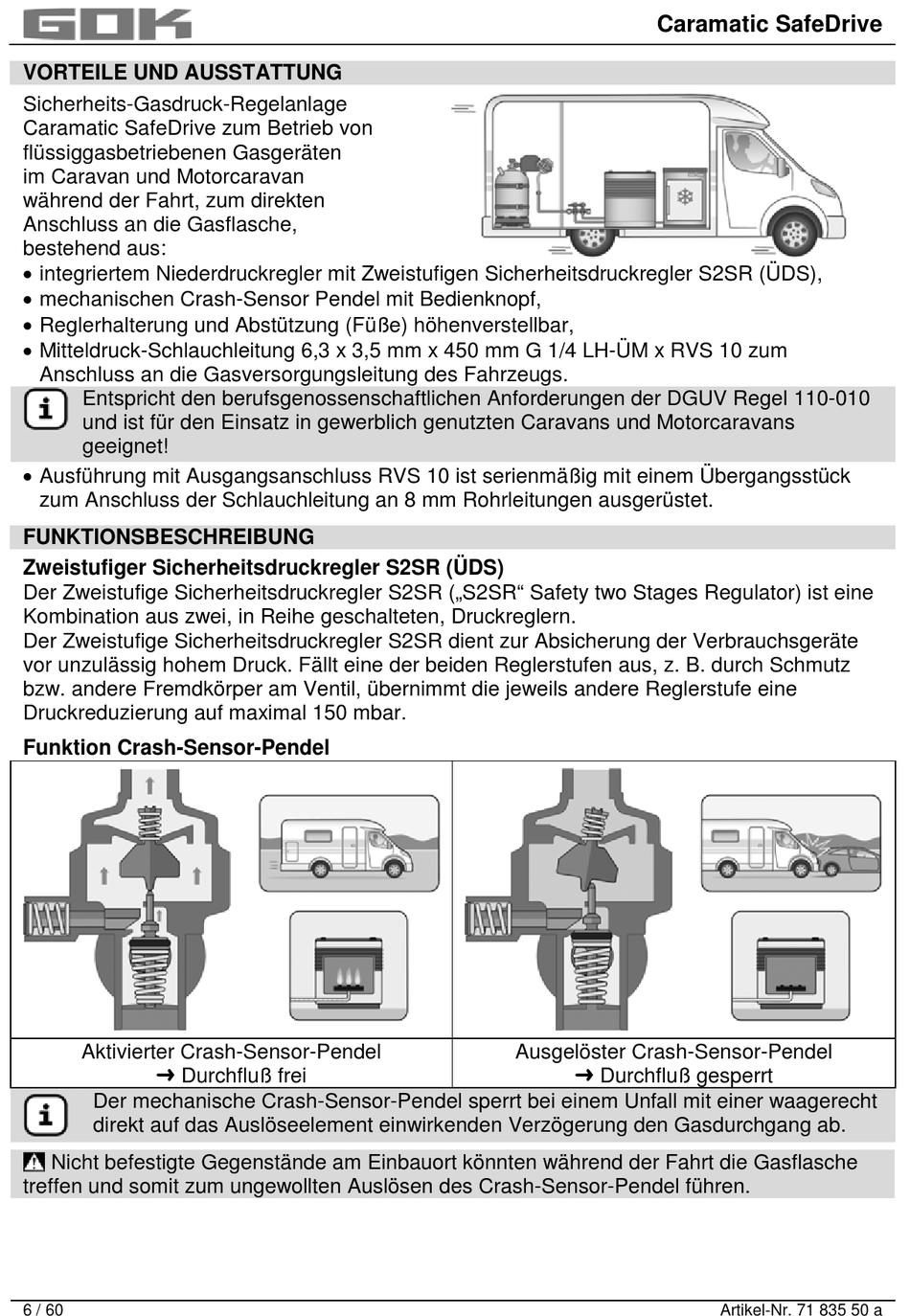

GOK Caramatic SafeDrive Montage- Und Bedienungsanleitung Seite 6

VORTEILE UND AUSSTATTUNG
Sicherheits-Gasdruck-Regelanlage
Caramatic SafeDrive zum Betrieb von
flüssiggasbetriebenen Gasgeräten
im Caravan und Motorcaravan
während der Fahrt, zum direkten
Anschluss an die Gasflasche,
bestehend aus:
• integriertem Niederdruckregler mit Zweistufigen Sicherheitsdruckregler S2SR (ÜDS),
• mechanischen Crash-Sensor Pendel mit Bedienknopf,
• Reglerhalterung und Abstützung (Füße) höhenverstellbar,
• Mitteldruck-Schlauchleitung 6,3 x 3,5 mm x 450 mm G 1/4 LH-ÜM x RVS 10 zum
Anschluss an die Gasversorgungsleitung des Fahrzeugs.
Entspricht den berufsgenossenschaftlichen Anforderungen der DGUV Regel 110-010
und ist für den Einsatz in gewerblich genutzten Caravans und Motorcaravans
geeignet!
• Ausführung mit Ausgangsanschluss RVS 10 ist serienmäßig mit einem Übergangsstück
zum Anschluss der Schlauchleitung an 8 mm Rohrleitungen ausgerüstet.
FUNKTIONSBESCHREIBUNG
Zweistufiger Sicherheitsdruckregler S2SR (ÜDS)
Der Zweistufige Sicherheitsdruckregler S2SR („S2SR" Safety two Stages Regulator) ist eine
Kombination aus zwei, in Reihe geschalteten, Druckreglern.
Der Zweistufige Sicherheitsdruckregler S2SR dient zur Absicherung der Verbrauchsgeräte
vor unzulässig hohem Druck. Fällt eine der beiden Reglerstufen aus, z. B. durch Schmutz
bzw. andere Fremdkörper am Ventil, übernimmt die jeweils andere Reglerstufe eine
Druckreduzierung auf maximal 150 mbar.
Funktion Crash-Sensor-Pendel
Aktivierter Crash-Sensor-Pendel
 Durchfluß frei
Der mechanische Crash-Sensor-Pendel sperrt bei einem Unfall mit einer waagerecht
direkt auf das Auslöseelement einwirkenden Verzögerung den Gasdurchgang ab.
Nicht befestigte Gegenstände am Einbauort könnten während der Fahrt die Gasflasche
treffen und somit zum ungewollten Auslösen des Crash-Sensor-Pendel führen.
6 / 60
Caramatic SafeDrive
Ausgelöster Crash-Sensor-Pendel
 Durchfluß gesperrt
Artikel-Nr. 71 835 50 a
