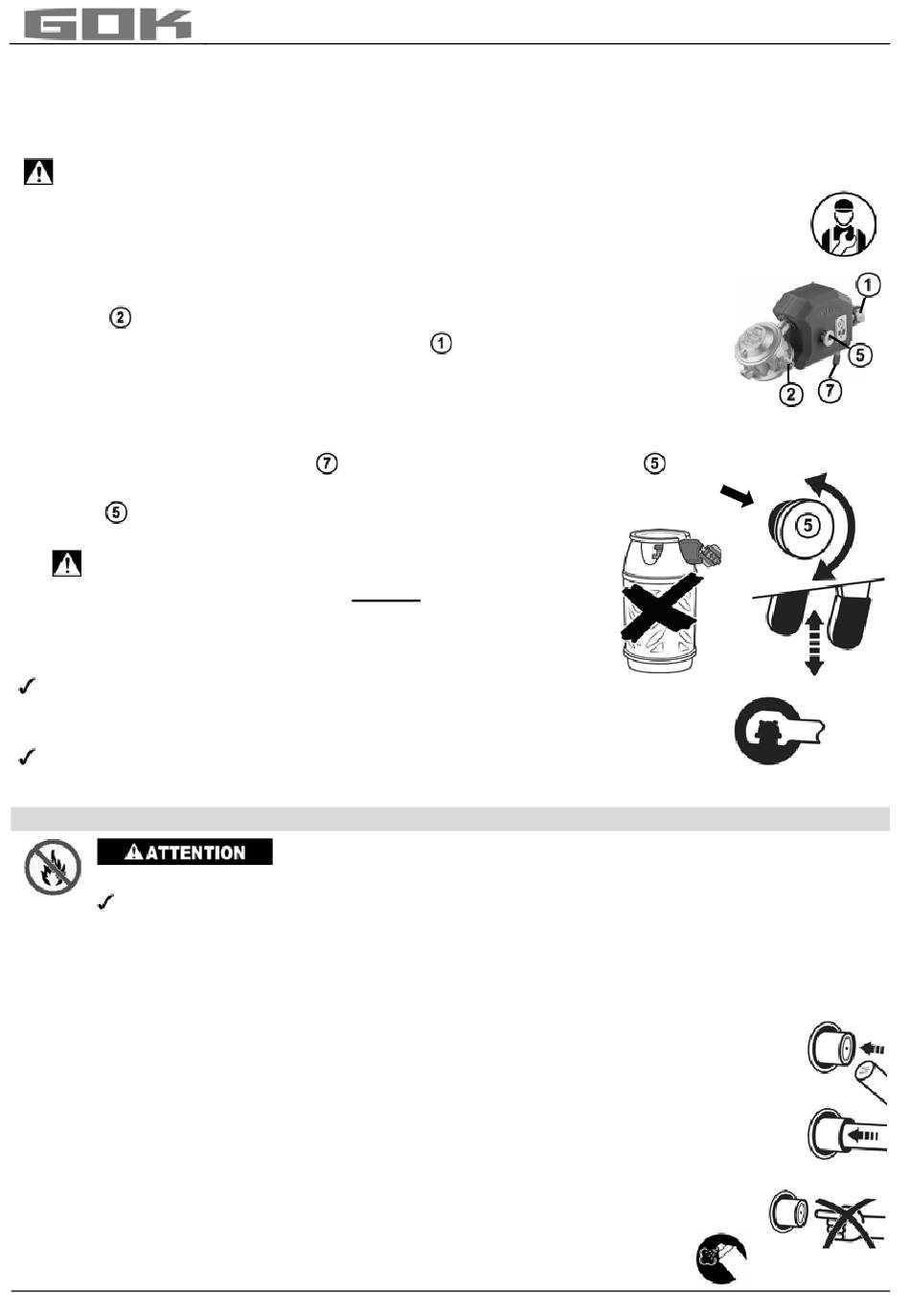

GOK Caramatic SafeDrive Montage- Und Bedienungsanleitung Seite 33

Préparation du montage
• Fermer le robinet de la bouteille de gaz, puis les robinets d'arrêt des
consommateurs raccordés.
• Dévisser le détendeur de pression à remplacer du robinet de la bouteille de gaz.
Le montage à l'installation fixe (tuyauterie) doit être effectué par une entreprise spécialisée !
Étapes de montage
1. Avec le raccord vissé à bague coupante RVS sur le tuyau flexible
moyenne pression un raccord entre le détendeur basse pression et la
tuyauterie du véhicule (filetage droit). Resserrer fermement les raccords.
2. Monter le tuyau flexible moyenne pression G 1/4 g KN sur le raccord de
sortie du détendeur basse pression.
3. Visser manuellement le raccord d'entrée
bouteille (PTB) écrou papillon) sur le robinet de la bouteille de gaz.
Filetage gauche ! Position d'installation, voir page 27 !
4. Soulever légèrement le détendeur de pression par rapport au robinet de
bouteille.
5. Support réglable en hauteur
Ouvrir, sortir les pieds et les placer sur la bouteille de gaz, puis refermer
la vis de serrage. Une charge excessive ou une déformation des
raccords sont ainsi évitées.
6. Les pieds du support doivent être posés de manière
uniforme sur la bouteille de gaz. Ne pas monter si
les pieds du support ne peuvent pas être utilisés,
par exemple, la mise en place du boîtier sur la bouteille
de gaz, oude leurs composants (collerette) !
Serrer fermement l'écrou papillon sur le robinet de bouteille. Le montage
doit être réalisé avec l'outil approprié. Utiliser le GOK MiniTool pour le
raccordement de la petite bouteille (PTB) avec l'écrou papillon.
En présence de raccords vissés, toujours contrecarrer sur le manchon
de raccordement.
CONTRÔLE D'ÉTANCHÉITÉ
Brûlures cutanées graves ou dommages matériels.
Ne pas utiliser de flamme nue pour réaliser le contrôle !
Avant la première mise en service, au cours des travaux de contrôle et de maintenance,
avant la remise en service, après des changements et des travaux de réparation
considérables, l'installation de gaz liquide doit être contrôlée par un professionnel* quant à
son étanchéité. Le contrôle d'étanchéité simplifié ne remplace pas le contrôle de pression et
d'étanchéité de l'installation de GPL par un professionnel.
Contrôle d'étanchéité simplifié
1. Fermer tous les robinets d'arrêt des consommateurs raccordés.
2. Ouvrir lentement la soupape de soutirage de gaz.
3. Activation du pendule du capteur de collision : (voir MISE EN SERVICE page 34)
appuyez sur le bouton-poussoir vert du pendule du capteur de collision.
4. Vaporiser le(s) raccord(s) du ou des tuyau(x) flexible(s), sur le robinet de la bouteille de
gaz, sur le produit et autres avec des produits moussants conformes à
la norme EN 14291 (par ex. détecteur de fuite en spray, référence 02 601 00)
5. Contrôler l'étanchéité du raccord en vérifiant l'absence de formation
de bulles dans le produit moussant.
Artikel-Nr. 71 835 50 a
par rotation de la vis de serrage
Risque de brûlures ou d'incendie !
(par exemple : petite
Caramatic SafeDrive
desserrer
serrer
