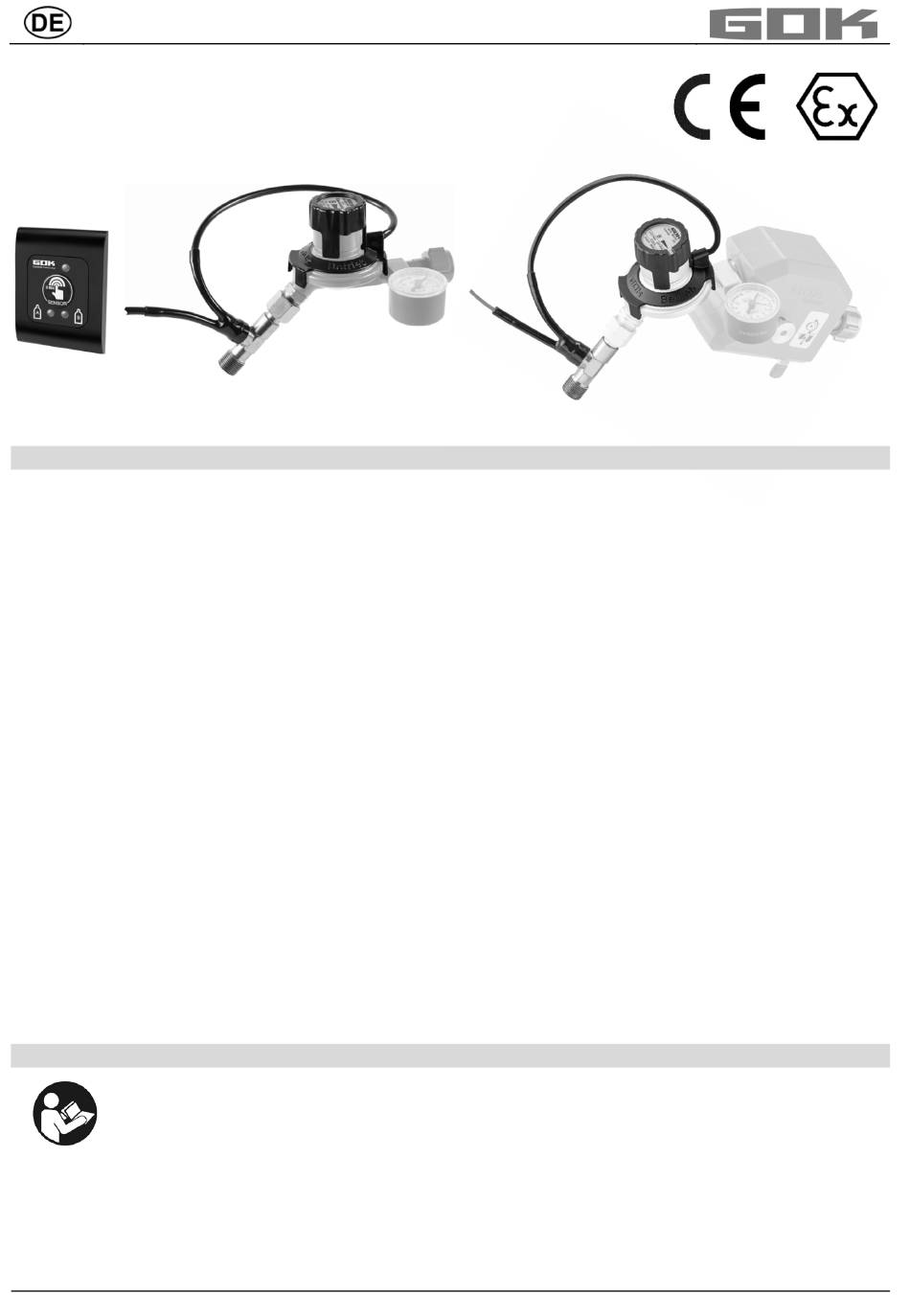

Montage- und Bedienungsanleitung
Caramatic BasicControl
Fernanzeige für Zweiflaschenanlage
Caramatic BasicTwo / Caramatic SafeDrive PLUS
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG .......................................................................................................................... 1
ALLGEMEINE PRODUKTINFORMATION ................................................................................................ 2
SICHERHEITSBEZOGENE HINWEISE .................................................................................................... 2
BESTIMMUNGSGEMÄSSE VERWENDUNG ........................................................................................... 2
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................................................................................ 3
QUALIFIKATION DER ANWENDER ......................................................................................................... 3
AUFBAU ................................................................................................................................................... 4
VORTEILE UND AUSSTATTUNG............................................................................................................. 4
MONTAGE INFORMATIONS- UND STEUEREINHEIT (BEDIENPANEL) ................................................. 5
ELEKTRISCHER ANSCHLUSS ................................................................................................................ 7
INBETRIEBNAHME .................................................................................................................................. 8
ANZEIGE BEDIENPANEL ......................................................................................................................... 8
FEHLERBEHEBUNG .............................................................................................................................. 10
INSTANDSETZUNG ............................................................................................................................... 10
AUSSERBETRIEBNAHME ..................................................................................................................... 10
WARTUNG ............................................................................................................................................. 10
AUSTAUSCH .......................................................................................................................................... 10
ENTSORGEN ......................................................................................................................................... 11
TECHNISCHE DATEN ............................................................................................................................ 11
EX-SCHUTZ DATEN ............................................................................................................................... 11
GEWÄHRLEISTUNG .............................................................................................................................. 11
TECHNISCHE ÄNDERUNGEN ............................................................................................................... 11
LISTE DER ZUBEHÖRTEILE .................................................................................................................. 12
ZERTIFIKATE ......................................................................................................................................... 12
KONFORMITÄTSERKLÄRUNG .............................................................................................................. 12
HERSTELLERERKLÄRUNG ................................................................................................................... 12
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
• Diese Anleitung im Fahrzeug aufbewahren!
Originalanleitung / Artikel-Nr. 71 392 50 b
Ausgabe 02.2024 / Ersatz für Ausgabe 12.2022
