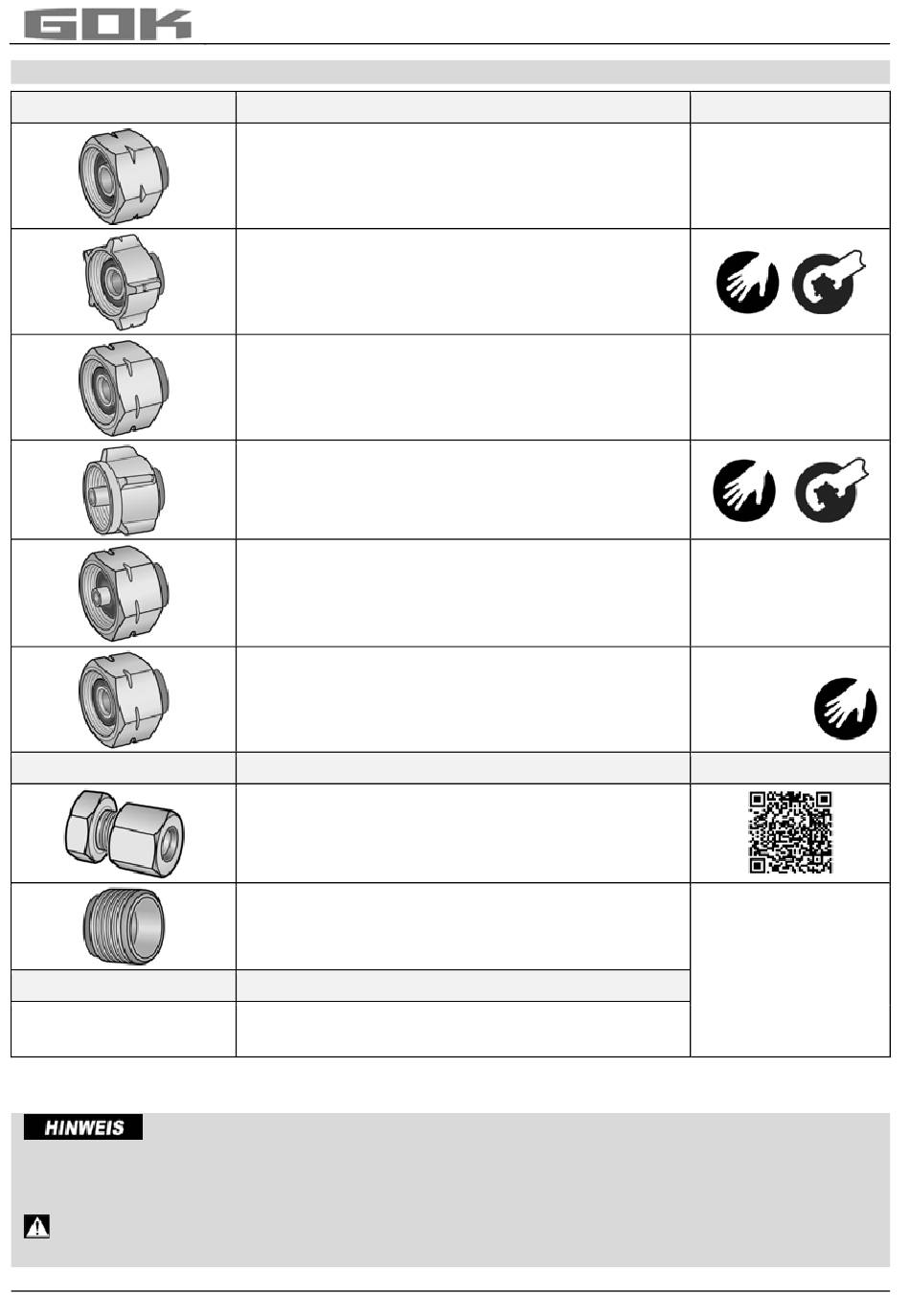

ANSCHLÜSSE
Eingang wahlweise
Ausgang
Andere Anschlüsse
Mitteldruck-
Schlauchleitung
Alternativ sind noch andere Anschlüsse, auf Anfrage beim Hersteller, möglich.
Alle G. und H. Anschlüsse nach EN 16129.
Anschlüsse können undicht werden, wenn sie verschmutzt oder beschädigt
sind. Deshalb müssen die Anschlüsse regelmäßig auf Dichtheit geprüft werden.
• Alle Anschlüsse frei von Verschmutzungen halten, schon geringe Verunreinigungen
können zu Undichtheiten an den Anschlüssen führen.
Dichtungen in den Anschlüssen (sofern vorgesehen) müssen unbeschädigt sein und
richtig in der Fassung liegen.
Artikel-Nr. 71 835 50 a
Handelsname und Abmessung nach Norm
Italienischer Anschluss (Ital.A)
• mit Gummidichtung und Überwurfmutter
• G.1 = Gewinde W 20 x 1/14 LH
FR-Shell (Shell-F)
• Flügel weich mit Gummidichtung und
Überwurfmutter 5-Flügel
• G.2 = Gewinde 21,8 x 1/14-LH - 60°
Shell Butane Nut (EU-Shell)
• mit Gummidichtung und Überwurfmutter
• G.8 = Gewinde W 21,8 x 1/14-LH
Kleinflasche (KLF)
• mit Überwurfmutter 5-Flügel
• G.12 = Gewinde W 21,8 x 1/14-LH ÜM
Shell Kombi Hart (Komb.Shell-H)
• X.3
• mit Dichtung und Überwurfmutter
• Gewinde W 21,8 x 1/14-LH
Shell optimiert (Shell)
• mit Gummidichtung und Überwurfmutter
• X.7 = Gewinde W 21,8 x 1/14-LH
Handelsname und Abmessung nach Norm
Schneidringverschraubung RVS
• H.9 = RVS 8, RVS 10
Kugelnippelanschluss
• H.4 =AG Gewinde G 1/4-LH-KN
• H.6 =AG Gewinde G 3/8-LH-KN
Handelsname und Abmessung nach Norm
• G 1/4 LH-ÜM x RVS 10 x 450 mm
Caramatic SafeDrive
Montagehinweis
Schlüsselweite
SW 25
Sechskant
Schlüsselweite
SW 30
Sechskant
Schlüsselweite
SW 30
Sechskant
Handfest
anziehen!
Montagehinweis
Drehmomente:
G 1/4 = 5-7 Nm
G 3/8 = 15 Nm
