Montage- und Bedienungsanleitung
Caramatic DriveTwo Gewerbe
Sicherheits-Gasdruck-Regelanlage zum Betrieb von flüssiggasbetriebenen
Gasgeräten in Caravans und Motorcaravans während der Fahrt
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG ......................................................................................................................... 1
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
ALLGEMEINE PRODUKTINFORMATION ............................................................................................... 2
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................... 3
ANSCHLÜSSE ......................................................................................................................................... 4
QUALIFIKATION DER ANWENDER ........................................................................................................ 5
VORTEILE UND AUSSTATTUNG............................................................................................................ 5
AUFBAU .................................................................................................................................................. 6
FUNKTIONSBESCHREIBUNG ................................................................................................................ 7
MONTAGE ............................................................................................................................................... 7
DICHTHEITSKONTROLLE .................................................................................................................... 10
INBETRIEBNAHME ............................................................................................................................... 12
BEDIENUNG .......................................................................................................................................... 12
BETRIEB ................................................................................................................................................ 13
FEHLERBEHEBUNG ............................................................................................................................. 14
INSTANDSETZUNG .............................................................................................................................. 14
AUSSERBETRIEBNAHME .................................................................................................................... 14
AUSTAUSCH ......................................................................................................................................... 14
WARTUNG ............................................................................................................................................ 15
TECHNISCHE DATEN ........................................................................................................................... 15
ZERTIFIKATE ........................................................................................................................................ 15
LISTE DER ZUBEHÖRTEILE ................................................................................................................. 15
ENTSORGEN ........................................................................................................................................ 15
GEWÄHRLEISTUNG ............................................................................................................................. 15
TECHNISCHE ÄNDERUNGEN .............................................................................................................. 16
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
• Diese Anleitung im Fahrzeug aufbewahren!
Originalanleitung / Artikel-Nr. 05 067 50
Ausgabe 07.2021
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GOK Caramatic DriveTwo Gewerbe
Inhaltszusammenfassung für GOK Caramatic DriveTwo Gewerbe
-
Seite 1: Inhaltsverzeichnis
Montage- und Bedienungsanleitung Caramatic DriveTwo Gewerbe Sicherheits-Gasdruck-Regelanlage zum Betrieb von flüssiggasbetriebenen Gasgeräten in Caravans und Motorcaravans während der Fahrt INHALTSVERZEICHNIS ZU DIESER ANLEITUNG ......................... 1 SICHERHEITSBEZOGENE HINWEISE ....................2 ALLGEMEINE PRODUKTINFORMATION ....................2 BESTIMMUNGSGEMÄSSE VERWENDUNG ..................3 NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................3 ANSCHLÜSSE ............................ -
Seite 2: Sicherheitsbezogene Hinweise
Anforderungen für Sicherheit bei Betrieb während der Fahrt nach Verordnung (EG) Nr. 661/2009 und UN/ECE-Regelung R 122 Heizungssysteme. Der Sicherheitsdruckregler (S2SR) der Caramatic DriveTwo Gewerbe hält den auf dem Typschild angegebenen Ausgangsdruck konstant, unabhängig von Schwankungen des Eingangsdruckes und Änderungen von Durchfluss und Temperatur innerhalb festgelegter Grenzen. -
Seite 3: Bestimmungsgemässe Verwendung
Caramatic DriveTwo Gewerbe BESTIMMUNGSGEMÄSSE VERWENDUNG Betriebsmedien • Flüssiggas (Gasphase) Eine Liste der Betriebsmedien mit Angabe der Bezeichnung, der Norm und des Verwendungslandes erhalten Sie im Internet unter www.gok.de/liste-der-betriebsmedien. Ausströmendes Flüssiggas (Kategorie 1): • ist extrem entzündbar • kann zu Explosionen führen •... -
Seite 4: Anschlüsse
Caramatic DriveTwo Gewerbe ANSCHLÜSSE Eingang Caramatic Handelsname und Abmessung Montagehinweis ConnectDrive nach Norm Kleinflasche (KLF) Handfest anziehen! • mit Überwurfmutter 5-Flügel • G.12 = Gewinde W 21,8 x 1/14-LH ÜM Handelsname und Abmessung Montagehinweis Ausgang Caramatic ConnectDrive nach Norm 4 – 5 Nm für •... -
Seite 5: Qualifikation Der Anwender

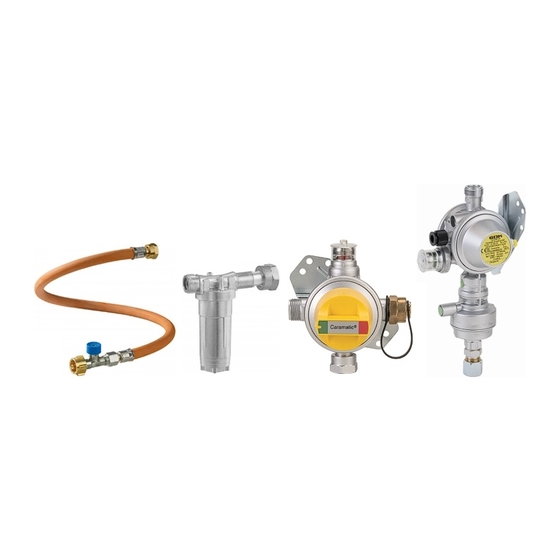

Anforderungen nach Betriebssicherheitsverordnung (BetrSichV) sowie Technische Regeln für Betriebssicherheit (TRBS) "Befähigte Personen" erfüllen“. VORTEILE UND AUSSTATTUNG Sicherheits-Gasdruck-Regelanlage Caramatic DriveTwo Gewerbe zum Betrieb von flüssiggasbetriebenen Gasgeräten im Caravan und Motorcaravan während der Fahrt bestehend aus: automatischem Umschaltventil Caramatic SwitchTwo, integriertem Niederdruckregler mit Zweistufigen Sicherheitsdruckregler S2SR (ÜDS) mit Sichtanzeige... -
Seite 6: Aufbau
Caramatic DriveTwo Gewerbe AUFBAU automatisches Umschaltventil Caramatic SwitchTwo Schraubhilfe SW 23 Caramatic DriveOne Gewerbe automatisches Umschaltventil Caramatic DriveOne Gewerbe Caramatic SwitchTwo Eingangsanschluss Nase für Entnahmerichtung am Drehknopf Ausgangsanschluss Drehknopf für Betriebs- bzw. grüner Druckknopf am Reserveflasche Crash-Sensor-Pendel Eingangsanschlüsse Atmungsöffnung S2SR (ÜDS) Ausgangsanschluss Prüfanschluss mit Schraubkappe... -
Seite 7: Funktionsbeschreibung
Caramatic DriveTwo Gewerbe FUNKTIONSBESCHREIBUNG Caramatic SwitchTwo für die Zweiflaschenanlage • Automatische Umschaltung auf die Gasflasche der Reserveseite, sobald die Gasflasche der Betriebsseite leer ist. • Ein Gasflaschenwechsel ist ohne Betriebsunterbrechung möglich. • Die Entnahme erfolgt ausschließlich wechselseitig. • Anzeige, von welcher Seite Gas entnommen wird. - Seite 8 Caramatic DriveTwo Gewerbe Einbauort und Einbaulage beachten (siehe BESTIMMUNGSGEMÄSSE VERWENDUNG). Druckregler dürfen nicht niedriger als das Gastank- oder Gasflaschenventil montiert werden, um das Eindringen von rückverflüssigtem Gas in den Druckregler zu verhindern. Schlauch- oder Rohrleitungen, die mit dem Eingangsanschluss der Druckregler verbunden werden, müssen ein konstantes Gefälle zum Tank oder zur Gasflasche...
- Seite 9 • das Auslöseelement immer in senkrechter(vertikaler) Position stehen (siehe Pfeil). Falsch Richtig Die Sicherheits-Gasdruck-Regelanlage Caramatic DriveTwo Gewerbe muss so montiert werden, dass sich der Anschluss der Schlauchleitung an höchstmöglicher Position befinden, zumindest oberhalb des Gasflaschenventils. Einbaulage und Einbaurichtung beachten! Die Einbaurichtung ist auf der Sicherheits-Gasdruck-Regelanlage durch einen Pfeil gekennzeichnet.
-
Seite 10: Dichtheitskontrolle
Caramatic DriveTwo Gewerbe Anschluss und Verlegen von Schlauchleitungen Schlauchleitungen so anschließen, dass mechanische, thermische und chemische Belastungen vermieden werden: mechanische Belastung: z. B. Schlauchleitung nicht über scharfe Kanten ziehen thermische Einwirkung: z. B. offene Flammen, Strahlungswärme vermeiden chemische Einwirkung: z. B. Fette, Öle, ätzende Stoffe vermeiden Schlauchleitungen spannungsfrei montieren (keine Biege- und Zugspannung oder Torsion) und so verlegen, dass sich ihre Verbindungen nicht unbeabsichtigt lösen können. - Seite 11 Caramatic DriveTwo Gewerbe Benutzen Sie dieses Produkt erst, nachdem Sie die Montage- und Bedienungs- anleitung aufmerksam gelesen haben. Beachten Sie zu Ihrer Sicherheit alle Sicherheitshinweise dieser Montage- und Bedienungsanleitung. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen. Vereinfachte Dichtheitskontrolle Bei jedem Gasflaschenwechsel und nach längerer Stillstandszeit, Flaschenanlage auf Dichtheit prüfen.
-
Seite 12: Inbetriebnahme
6. Dichtheitskontrolle durchführen. 7. Volle Gasflasche steht als Reserve zur Verfügung. Die Caramatic DriveTwo Gewerbe kann auch mit nur einer Gasflasche betrieben werden. Das im Eingangsstutzen integrierte Rückschlagventil verhindert das Ausströmen von Gas aus dem freien Anschluss. Beim Betrieb mit nur einer Gasflasche muss der freie Anschluss am automatischem Umschaltventil mittels der Verschlussmutter verschlossen werden. -
Seite 13: Betrieb
Caramatic DriveTwo Gewerbe BETRIEB Umschalteinrichtung (Drehknopf des automatischen Umschaltventils) auf Betriebs- bzw. Reserveseite immer bis zum Anschlag drehen! Keine Zwischenstellung. Entnahmeart Betrieb Sichtanzeige Reserve Caramatic SwitchTwo Betrieb GRÜN der Umschalteinrichtung zeigt auf die Gasflasche der Betriebsseite. Sichtanzeige steht auf GRÜN „Betrieb“. -
Seite 14: Fehlerbehebung
Caramatic DriveTwo Gewerbe FEHLERBEHEBUNG Fehlerursache Maßnahme Gasgeruch Gaszufuhr schließen! Ausströmendes Keine elektrischen Schalter betätigen! Flüssiggas ist extrem Nicht im Gebäude telefonieren! entzündbar! Räume gut belüften! Kann zu Explosionen Flüssiggasanlage außer Betrieb nehmen! führen. Fachbetrieb beauftragen! Kein Gasdurchfluss ... -
Seite 15: Wartung
Caramatic DriveTwo Gewerbe WARTUNG Das Produkt ist nach ordnungsgemäßer MONTAGE und BEDIENUNG wartungsfrei. TECHNISCHE DATEN Maximal zulässiger Druck PS 16 bar Eingangsdruck p 0,95 bis 16 bar Ausgangsdruck p wahlweise 30 oder 50 mbar Nenndurchfluss M 1,5 kg/h maximal erlaubte Druckabfall in der ∆P5... -
Seite 16: Technische Änderungen
Zwecken und können von der tatsächlichen Ausführung abweichen. Regler- und Armaturen-Gesellschaft mbH & Co. KG Obernbreiter Straße 2-18 • 97340 Marktbreit / Germany Tel.: +49 9332 404-0 • Fax: +49 9332 404-43 E-Mail: info@gok-online.de • www.gok.de • www.gok-blog.de 16 / 16 Artikel-Nr. 05 067 50...
