Koppe Nexus Aqua Installations- Und Bedienungsanleitung Seite 9

Um das Gerät an das örtliche Heizungsnetz anschließen zu können ist evtl. die Demontage der beiden Geräterückwände erforderlich
(Abb.1). Gehen Sie wie folgt vor:
1. Stahl-Topplatte hinten (1) anheben und entfernen
2. Beide Sechskantmuttern (2) der oberen Rückwandhalterung (4) abschrauben, Deckblech (3) und Rückwandhalterung (4)
entnehmen.
3. Beide Flachkopfschrauben M6 x 12 (5) der Geräterückwand (6) entfernen und die Rückwand (6) vorsichtig nach oben hin
abheben und sicher ablegen
4. Die Demontage der zweiten Geräterückwand wie unter Punkt 1 beschrieben vornehmen.
5. Hydraulischen Anschluss vornehmen.
6. Rückwandblech (6) auf vormontierten Fixierwinkel (7) des Gerätebodenblechs aufsetzen. Der Aufnahmeschlitz des Eckbleches
(8) an der Innenseite des Rückwandbleches (7) dient zur Aufnahme des Fixierwinkels.
7. Rückwandblech oben andrücken, zur Frontverkleidung (9) ausrichten, oberen Rückwandführungswinkel (4) in den Schlitz des
oberen Eckbleches (8) aufstecken, Deckblech (3) auflegen und mit beiden Sechskantmuttern (2) fest anschrauben.
8. Montage der zweiten Geräterückwand wie unter 7. beschrieben vornehmen
9. Bei Montage des optional erhältlichen Abdeckkastens, (11) als Sichtschutz für die horizontal durch die Aufstellwand verlegten
Hydraulikanschlüsse muss die perforierte Öffnung (10) an der Unterseite beider Geräterückwände (6) mit einem geeigneten
Werkzeug (Stichsäge o.Ä.) ausgeschnitten werden.
ACHTUNG
Sämtliche Verschraubungen sind durch den Installateur fest und dicht zu verschrauben. Lassen Sie nach Abschluss der
Installationsarbeiten durch Ihren Fachbetrieb, sämtliche Verschraubungen und Bauteile, alle Anschlüsse des Kesselvor-
und -rücklaufes sowie der Sicherheitsleitungen und Sicherheitsarmaturen wie Entlüfter, Sicherheitsventil, thermische
Ablaufsicherung mit Tauchhülse und Fühler fachgerecht auf Dichtigkeit (bei absolutem Betriebsdruck bis 3 bar) und Funktion prüfen.
Hierbei sind die Installations- und Bedienungsanleitungen sowie Sicherheitshinweise der jeweils verwendeten Leitungen und
Armaturen zu beachten und zu befolgen. Für Schäden, z.B: unbemerkten Wasseraustritt wegen mangelhafter Dichtigkeitsprüfung
wird keine Gewährleistung übernommen.

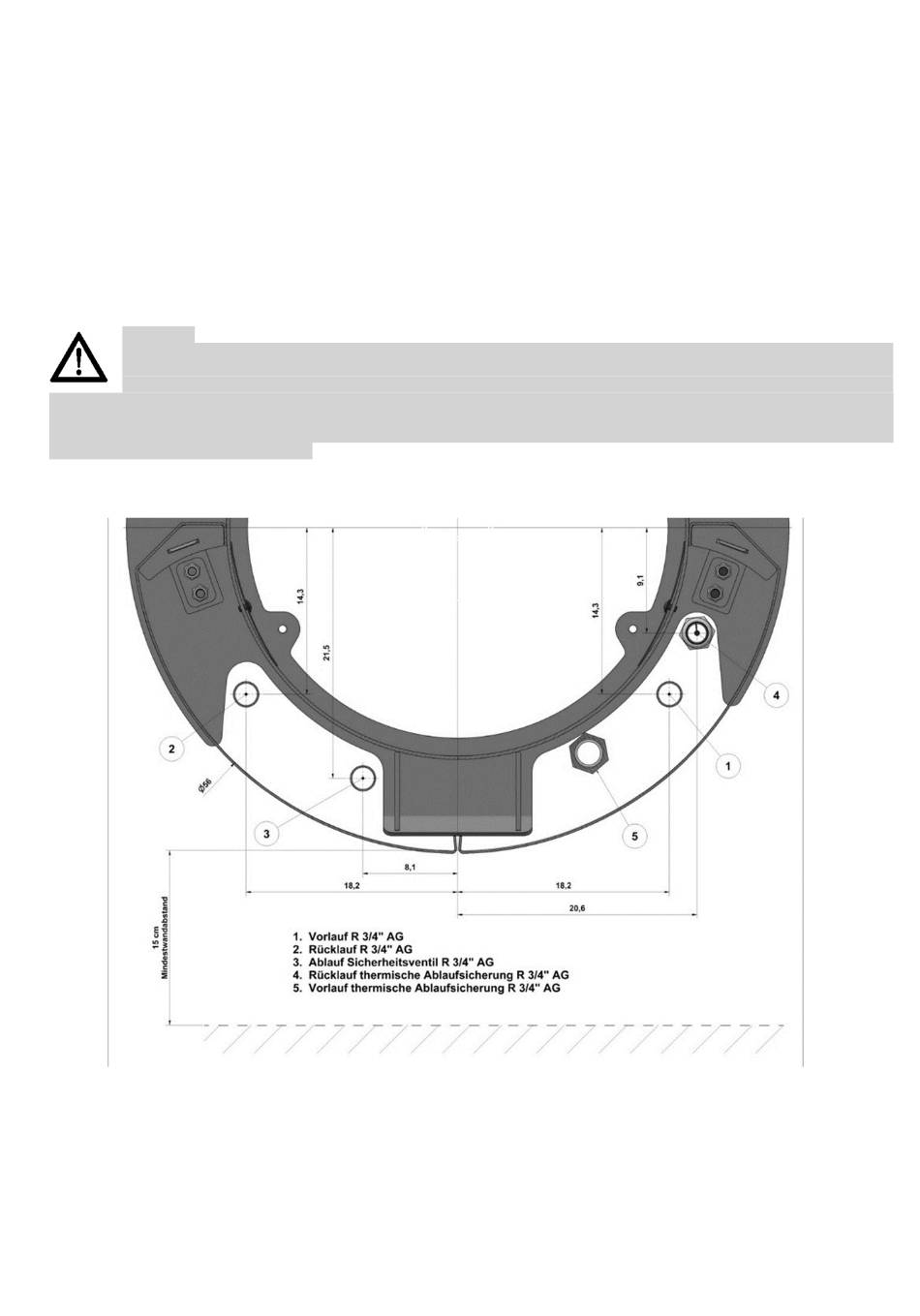

Rohrleitungsanschlüsse Ansicht von hinten
Änderungen, Irrtümer und Druckfehler bleiben ausdrücklich vorbehalten
