Koppe Nexus Aqua Installations- Und Bedienungsanleitung Seite 10

1. Vorlauf R ¾" AG
2. Rücklauf R ¾ " AG
3. Ablauf Sicherheitsventil R ¾" AG

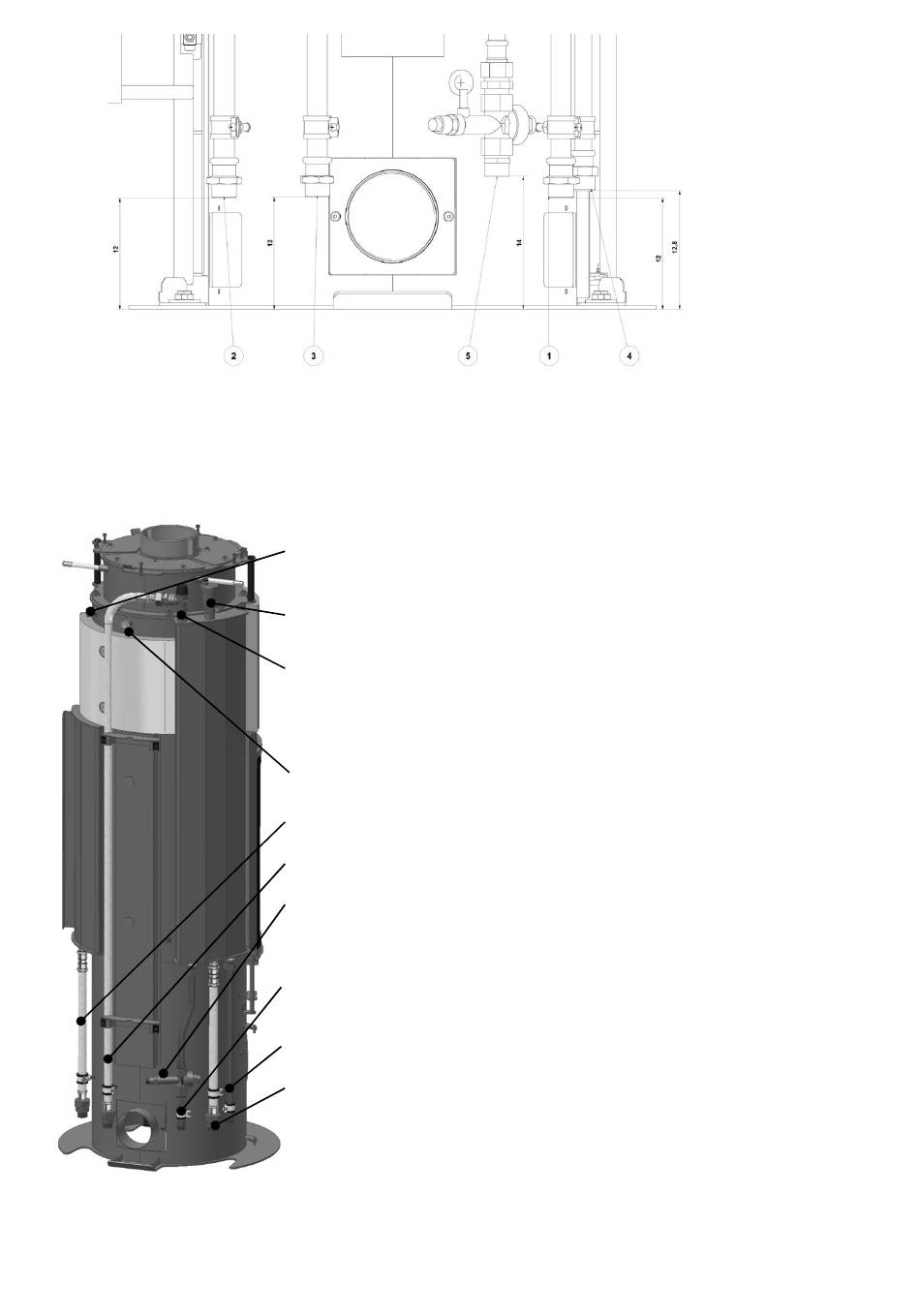

Schaubild für rückseitigen Anschluss an das Heizungssystem
Anschluss für Temperaturfühler (optional für den Temperaturdifferenzregler der
Komplettstation)
Automatikentlüfter (zur Entlüftung und Entgasen der Heizungsanlage.
Sicherheitsventil: Sicherung für die Heizanlage, bei Ausfall von vorgeschriebenen Regel-
und Sicherheitseinrichtungen. Ab 3 bar Druck, lässt das Sicherheitsventil Wasser oder
Dampf in die Abflussleitung ab
Messfühler für thermische Ablaufsicherung
Anschluss Rücklaufleitung
Ablauf Sicherheitsventil
Thermische Ablaufsicherung (TAS), Ventilöffnung der Kaltwasserleitung bei Erreichen
von 95°C Temperatur (verhindert dadurch wesentlichen Temperaturanstieg im
Wärmetauscher).
Vorlauf thermische Ablaufsicherung (Anschluss Kaltwasserzuleitung)
Rücklauf thermische Ablaufsicherung
Anschluss Vorlaufleitung
Änderungen, Irrtümer und Druckfehler bleiben ausdrücklich vorbehalten
4. Rücklauf thermische Ablaufsicherung R 3/4" AG
5. Vorlauf thermische Ablaufsicherung R 3/4 " AG
