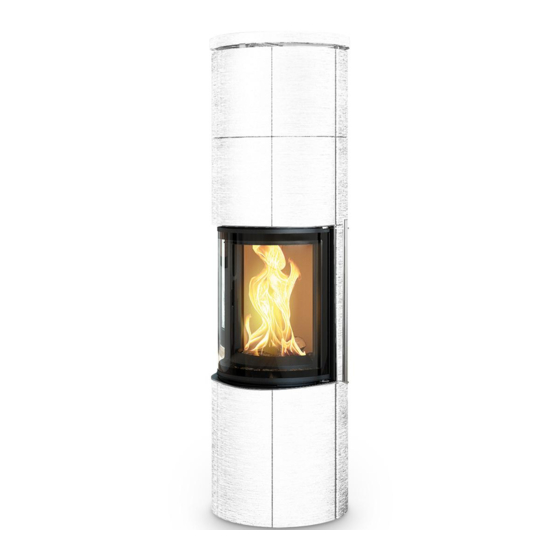

Koppe Nexus XL Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Nexus XL:
- Installations- und bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für Koppe Nexus XL
Inhaltszusammenfassung für Koppe Nexus XL
- Seite 1 Installations- und Bedienungsanleitung Kaminofen Nexus XL 10/20 Tech. Änderungen vorbehalten...
- Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät wurde nach heutigem Stand der Technik entwickelt und erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Seite 3 Bitte füllen Sie gemeinsam mit Ihrem Fachhändler / Installateurfachbetrieb das aus und bestätigen Sie mit Ihrer Unterschrift die Durchführung der aufgeführten Punkte. Evtl. Gewährleistungsfragen lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer _____________________________________________________________________________ (vgl. Typenschild hinter seitlichen Bedientüre)
-
Seite 4: Aufstellung
1. AUFSTELLUNG Da es sich bei diesem Ofen um ein technisches Gerät handelt, sind für dessen Verkauf, Aufstellung, Anschluß und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb wird hier vorausgesetzt, dass Aufstellung und Inbetriebnahme durch den Fachbetrieb erfolgt. Bei Aufstellung, Installation und Betrieb sind unbedingt die geltenden nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften (z.B. -
Seite 5: Berechnung Des Wärmebedarfs
Montage Speicherblock (Optionale Sonderausstattung) Abb. 4b Abb. 4 Abb. 4a Einleger A und Topplatte B (Abb. 4) nacheinander abheben und sicher ablegen Speicherbock C (Abb. 4) so auf den Brennkammerdeckel setzen, dass die beiden Enden mit der Außenkante der Brennkammer D fluchten (Abb. -
Seite 6: Schornsteinanschluss Und Rauchrohr
Materialien ersetzt werden. Abb. 5 Ihr Kaminofen ist serienmäßig mit Rauchrohranschluss oben ausgestattet. Sie können Ihren Nexus XL wahlweise nach hinten horizontal anschließen. Gehen Sie bitte wie folgt vor: Bei der Montage des Rohrstutzenanschluss hinten müssen je nach Anschlußart die obere (1a) und ggf. -
Seite 7: Verbrennungsluftversorgung
1.8 Verbrennungsluftversorgung: Um eine einwandfreie Funktion Ihrer Feuerstätte gewährleisten zu können, ist eine ausreichende Menge an Verbrennungsluft aus dem Aufstellungsraum notwendig. Lassen Sie sich durch Ihren Installateur schriftlich bestätigen, dass der Raum, in dem der Ofen aufgestellt werden soll, ausreichend mit Frischluft versorgt wird. Die Vorkehrungen zur Verbrennungsluftversorgung dürfen nicht verändert werden. -
Seite 8: Feuerung In Der Übergangszeit
2.2 Aufstellvorschriften und Sicherheitsabstände Die baurechtlichen Vorschriften und feuerpolizeilichen Bestimmungen, nationale und europäischen Normen sowie örtliche Vorschriften für die Installation und den Betrieb der Feuerstätte sind einzuhalten. Die Feuerstätte darf nur bei ausreichender Tragfähigkeit der Aufstellfläche aufgestellt werden. Bei unzureichender Tragfähigkeit müssen geeignete Maßnahmen (z.B. -
Seite 9: Bedienungs- Und Funktionselemente
4. BEDIENUNGS- UND FUNKTIONSELEMENTE Aschekasten Reglerknopf Abb. 6 4.1 Die Feuerraumtür Die Feuerraumtür (Sichtfenstertür) muss im Heizbetrieb stets geschlossen sein und darf nur zur Beschickung von Brennstoff geöffnet werden. Zum Nachfüllen von Brennstoff die Feuerraumtür erst nach Erlöschen der Flammen ganz langsam öffnen um Rauchaustritt und Flugaschebildung in den Aufstellraum zu vermeiden. -
Seite 10: Heizen Mit Holz
5.1 Erste Inbetriebnahme Die erste Inbetriebnahme des Kaminofens sollte unverzüglich nach Anlieferung und der Installation erfolgen, damit der aufgebrachte Ofenlack ordnungsgemäß einbrennen kann und dieser somit seine erforderlichen chemischen und mechanischen Eigenschaften erhält. Es bedarf, abhängig von den lokalen Gegebenheiten, hierzu eines Ofenbetriebes bei Nennwärmeleistung über ca. 4 Stunden so dass die erforderliche Einbrenntemperatur an den lackierten Metallteilen von ca. -
Seite 11: Heizen Mit Braunkohlebriketts
Tabelle 5.2.2: Die Nennwärmeleistung von 7 KW erreichen Sie bei folgenden Brennstoffaufgaben und Einstellungen Brennmaterial Scheitholz Holzbriketts Braunkohlebriketts Aufgabemenge max. 2,1 kg 2 kg 1,8 kg Reglerstellung Pos 4 Pos 3 Pos 4 Abbrandzeit ca. 1 h ca. 1 h ca. - Seite 12 Pflege von Steinoberflächen Steinplatten haben eine poröse Oberfläche. Verunreinigungen wie Fingerabdrücke können mit einem feinen Schleifschwamm entfernt werden. Achten Sie darauf, die Steinoberfläche nur mit leichten, kreisenden Schleifbewegungen zu bearbeiten. Die Metalloberflächen dürfen hierbei nicht mit dem Schwamm in Kontakt kommen, da hierdurch Kratzer und Lackverletzungen entstehen.
- Seite 13 Sichtscheibe Festbrennstoffe erzeugen vor allem in der Anheizphase naturgemäß Ruß. Ein Verschmutzen der Sichtscheibe ist dadurch niemals völlig zu verhindern und stellt keinen Mangel dar. Die Verrußung der Sichtscheibe reduziert sich, wenn Sie folgende unverbindliche Tipps beachten: - der Wert des Kaminförderdruckes von mind. 12 Pa bis. max. 20 Pa darf nicht unter- oder überschritten werden, sonst ist ein ordnungsgemäßer Betrieb des Gerätes und des Verbrennungsprozesses nicht mehr gegeben.
-
Seite 14: Ersatzteile
Sollten Sie Ersatzteile für Ihren Ofen benötigen, möchten wir Sie darauf hinweisen, dass in diesem Ofen nur Original-Ersatzteile verwendet werden dürfen, die von Koppe ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf eines Ersatzteiles an Ihren Fachhändler. Er wird die zum Ersatz nötigen Teile identifizieren und für Sie bestellen. -
Seite 15: Ihr Kleiner Ratgeber
8. IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe - Das Holz ist zu dick Kap. 5.2 Weiterheizen Das Holz entzündet sich nicht oder - Das Holz ist zu feucht Kap. 3.3 nur zögernd - Die Luftzufuhr ist zu gering Kap. - Seite 16 TECHNISCHE DATEN Nexus XL Nennwärmeleistung 7,0 KW Wärmeleistungsbereich 3,5 – 7,4 KW Maße und Gewichte Höhe ca. 178 cm Breite ca. ø 54 cm Tiefe ca. ø 54 cm Höhe bis Oberkante Rohrstutzenanschluss oben ca. 133 cm Hinterkante bis Mitte oberer Abgasstutzen ca.
