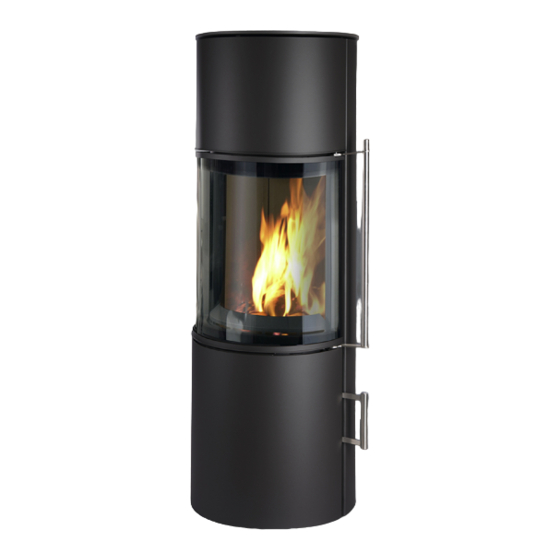

- Seite 1 Installations- und Bedienungsanleitung Kaminofen Nexus Midi 2403-11 Änderungen, Irrtümer und Druckfehler bleiben ausdrücklich vorbehalten...
- Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Seite 3 Installationsprotokoll Bitte füllen Sie gemeinsam mit Ihrem Fachhändler / Installateurfachbetrieb das Protokoll aus und bestätigen Sie mit Ihrer Unterschrift die Durchführung der aufgeführten Punkte. Evtl. Funktsionsstörungen lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! (vollständige Angaben verpflichtend): Kaminofentyp _________________________________ Seriennummer _____________________________________________ Rechnungsdatum: __________________________________________________________________________________ Name des installierenden Fachbetriebes: ______________________________________________________________ Adresse Fachbetrieb: _______________________________________________________________________________...
- Seite 4 1. AUFSTELLUNG Da es sich bei diesem Ofen um ein technisches Gerät handelt, sind für dessen Verkauf, Aufstellung, Anschluss und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb wird hier vorausgesetzt, dass Aufstellung und Inbetriebnahme durch den Fachbetrieb erfolgt. Bei Aufstellung, Installation und Betrieb sind unbedingt die geltenden nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften (z.B.
- Seite 5 1.3 Berechnung des Wärmebedarfs Die richtige Größenwahl des Kaminofens unter Anpassung der gegebenen Wärmebedarfsverhältnisse und den Bedürfnissen des Betreibers ist wesentlich für eine gute Funktion und den wirtschaftlichen Betrieb der Feuerstätte. Die Wärmeleistung der Einzelraumfeuerstätte muss sich dabei Wärmebedarf Aufstellraumes orientieren.
- Seite 6 1.5 Schornsteinanschluss und Rauchrohr Ihr Kaminofen ist mit einem oberen Rauchrohrstutzen ausgestattet. Für den Anschluss des Gerätes an den Schornstein sind die Anforderungen gemäß DIN 18160 zu beachten. Hierfür sollten Sie einen Fachmann oder Schornsteinfegermeister beauftragen. Diese sind mit den örtlichen Vorschriften vertraut, so dass ein sachgemäßer Anschluss des Ofens am Schornstein gewährleistet ist.
- Seite 7 WARNUNG: Auch luftabsaugende Anlage können die Verbrennungsluftversorgung stören! Luftabsaugende Anlagen (z.B. Lüftungsanlage, Abzugsventilatoren WC-Dunstabzugshaube, Abluft- Wäschetrockner, zentrale Staubsaugeranlagen), die zusammen mit der Feuerstätte im selben Raum oder Raumluftverbund betrieben werden, können die Verbrennungsluftversorgung und die Abgasabführung empfindlich stören (bis hin zum Rauchaustritt in den Wohnraum, trotz geschlossener Feuerraumtür). In einem solchen Fall sind allgemein bauaufsichtlich zugelassene Sicherheitseinrichtungen in der Wohnung einzubauen, welche die vorhandenen Druckverhältnisse überwachen und ggf.
- Seite 8 Kinder müssen vom Ofen ferngehalten werden. Wird in der Nähe des Aufstellortes mit feuer- oder explosionsgefährlichen Stoffen gearbeitet, muss der Kaminofen rechtzeitig außer Betrieb gesetzt werden. Der Kaminofen darf nur mit dem eingeschobenen Aschekasten betrieben werden. Leeren Sie den Aschekasten regelmäßig. Die Asche darf nur im erkalteten Zustand entsorgt werden.
- Seite 9 ACHTUNG: Lässt sich kein ausreichender Zug erzeugen, sollten Sie auf die Feuerung verzichten. Sollte genügend Zug vorhanden sein und der Rauch zügig durch den Schornstein problemlos abziehen, befüllen Sie die Heizkammer nur mit wenig Brennstoff und legen Sie in kürzeren Abständen regelmäßig Brennstoff nach. Achten Sie bei der Inbetriebnahme der Feuerstätte daher darauf, dass der Schornstein frei ist, ein guter Abbrand erfolgt und die Abgase ausreichend gut abziehen können.
- Seite 10 ACHTUNG Halten Sie bei nicht betriebenem Gerät Feuertür, die Vortüre, den Aschekasten und die Verbrennungsluftschieber immer geschlossen! 4.4 Der Rüttelrost Durch Betätigen des Rüttelrostgriffes (Abb. 5) wird die Asche im Bereich des Rundrostes bei geschlossener Feuerraumtüre in den Aschekasten abgerüttelt. Er ist vor erneuter Brennstoffaufgabe einige Male durch zügiges Hin- und Herbewegen bis zum Anschlag zu betätigen.
- Seite 11 Vorgehensweise Anfeuern Luftzuführung öffnen Bedienknopf auf „6“ drehen (Kap. 4.3) Feuerraumtür öffnen. Tritt beim Öffnen aus dem Brennraum ein Luftstrom aus sollte der Ofen nicht in Betrieb genommen werden, da im Schornstein Überdruckbedingungen herrschen und die Abgase daher nicht abgeführt werden. Feuerraum säubern Restasche und evtl.
- Seite 12 Dehnungsgeräusche Stahl dehnt sich beim Erwärmen aus und zieht sich beim Erkalten zusammen. Diese Bewegungen entstehen sowohl in der Anheiz- und Abkühlphase als auch während des Nachlegens. Sie können bei Ihrem Kaminofen bei Betrieb des Gerätes zu hörbaren Dehnungsgeräuschen führen. Diese sind völlig normal und die Konstruktion Ihres Kaminofens berücksichtigt diese physikalischen Vorgänge, sodass der Ofen keinen Schaden nimmt.
- Seite 13 HINWEIS De Lackierung des Ofens erreicht erst nach mehrmaligem Heizen bei Nennwärmeleistung ihre Endfestigkeit. Um Lackbeschädigungen zu vermeiden, ist eine Oberflächenreinigung erst nach mehreren Heizvorgängen zu empfehlen. Zum Reinigen der Stahlteile dürfen keine Säure- (z. B. Citrus- oder Essigreiniger) oder lösemittelhaltigen Reinigungsmittel, Scheuermittel, Glasreiniger oder andere Reinigungsmittel verwendet werden.
- Seite 14 Dichtungen Dichtungen an Türen und Glasscheiben unterliegen besonders durch die thermische Belastung dem Verschleiß. Wir empfehlen, Dichtungen regelmäßig, mind. jedoch 1 x jährlich zu überprüfen und ggf. von Ihrem Fachhändler auswechseln zu lassen. Die Dichtungen des Ofens dürfen beim Reinigen nicht mit Wasser oder Reinigungsmitteln durchtränkt werden und sind daher vor Flüssigkeiten zu schützen.
- Seite 15 Funktionsstörungen und Reklamationen können von Ihrem zuständigen Händler nur entgegengenommen werden, wenn folgende Daten vollständig beigelegt werden: – Seriennummer (16-stelliger Code, siehe Typenschild) und Erwerbsnachweis bzw. Kopie vom Kaufbeleg von einem autorisierten KOPPE- Fachhändler – das vollständig ausgefüllte Installationsprotokoll – das gerätebezogene Abnahmeprotokoll des Schornsteinfegermeisters –...
- Seite 16 8. ENTSORGUNG Entsorgung der Verpackung Die Verpackung schützt das Gerät vor Transportschäden. Dabei sind die Verpackungsmaterialien nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und somit recyclebar. Ein Teil der Verpackung besteht aus unbehandeltem, trockenem Holz und kann, zerkleinert als Brennholz (Anheizholz), verwendet werden. Die Rückführung der übrigen Verpackungsteile, wie Verpackungsbänder, PE-Folie etc., in den Materialkreislauf über den lokalen Werkstoffhof spart Rohstoffe und verringert das Abfallaufkommen.
- Seite 17 IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe - Das Holz ist zu dick Kap. 5.2 Heizen mit Holz, dünnes Holz verwenden Das Holz entzündet sich nicht - Das Holz ist zu feucht Kap. 3.3 Holzfeuchte, Trocknung oder nur zögernd - Die Luftzufuhr ist zu gering Kap.
- Seite 18 Technische Dokumentation zu Festbrennstoff-Einzelraumheizgeräten Verordnung (EU) 2015/1185 zur Durchführung der Richtlinie 2009/125/EG (Ökodesign-Richtlinie) Modellkennung(en): Nexus Midi Gleichwertige Modelle: Nexus XL ; Prüfberichte: RRF-40 09 2018; FK 40 17 506 Z Angewendete harmonisierte Normen: DIN EN 13240 :2001/A2:2004/AC :2007 Andere angewendete Normen/techn. Spezifikationen:...
- Seite 19 Mindestförderdruck des Kamins vorliegen. Vor Aufstellung empfehlen wir ein Gespräch mit dem Bezirksschornsteinfeger. Er berät Sie, erteilt die Genehmigung und führt die Abnahme durch. EG-Konformitätserklärung Fa. Erwin Koppe keramische Heizgeräte GmbH Koppe-Platz 1 D-92676 Eschenbach Diese EG-Konformitätserklärung gilt für das beschriebene Produkt und beschreibt die Übereinstimmung mit den nachfolgenden Richtlinien:...
