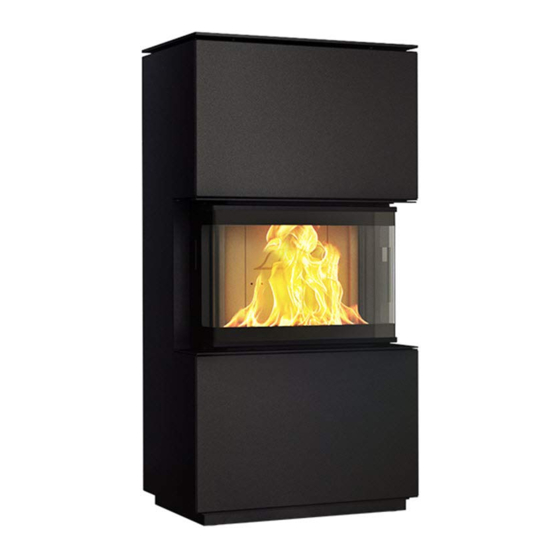

- Seite 1 Installations- und Bedienungsanleitung Pelletkaminofen Pinto 10/20 Technische Änderung vorbehalten...
- Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines stromlosen KOPPE-Pelletkaminofens entschieden haben. Dieses Gerät wurde nach heutigem Stand der Technik entwickelt und erfüllt die Anforderungen der Europäischen Norm DIN EN 14785. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Seite 3 Bitte füllen Sie gemeinsam mit Ihrem Fachhändler/Installateurfachbetrieb das aus und bestätigen Sie mit Ihrer Unterschrift die Durchführung der aufgeführten Punkte. Evtl. Gewährleistungsfragen lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer _____________________________________________________________________________ (vgl. Typenschild hinter seitlichen Bedientüre)
-
Seite 4: Aufstellung
1. AUFSTELLUNG Da es sich bei diesem Ofen um ein technisches Gerät handelt, sind für dessen Verkauf, Aufstellung, Anschluss und Inbetriebnahme besondere Fachkenntnisse erforderlich. Deshalb wird hier vorausgesetzt, dass Aufstellung und Inbetriebnahme durch den Fachbetrieb erfolgt. Bei Aufstellung, Installation und Betrieb sind unbedingt die geltenden nationalen und europäischen Normen, örtlichen und baurechtlichen Vorschriften (z.B. -
Seite 5: Schornsteinanschluss Und Rauchrohr
Bewahren Sie den maschinell erstellten Beleg der Zugmessdaten bitte gut auf, damit Sie bei Bedarf den oben spezifizierten Kaminzug schnell und problemlos bescheinigen können. (Vgl. Sie hierzu auch die Angaben im Kapitel „Technische Daten“: Daten für die Schornsteinbemessung). ACHTUNG Sollte der Wert von mind. 15 Pa bis. max. 20 Pa am Heizgerät bei Nennwärmeleistung nicht durch den Schornsteinanschluss betreiberseits sichergestellt sein, ist ein ordnungsgemäßer Betrieb des Gerätes nicht mehr gegeben. -
Seite 6: Temperaturempfindliche Materialien
ACHTUNG: Dunstabzugshauben bzw. Abzugsventilatoren (bspw. Bad und WC), die sich zusammen mit Feuerstätten im selben oder benachbarten Raum befinden oder im Raumluftverbund installiert sind, können die Funktion des Ofens negativ beeinträchtigen (bis hin zum Rauchaustritt in den Wohnraum, trotz geschlossener Feuerraumtür) und dürfen somit keinesfalls gleichzeitig mit dem Ofen betrieben werden. -
Seite 7: Zulässige Brennstoffe
Wird in der Nähe des Aufstellortes mit feuer- oder explosionsgefährlichen Stoffen gearbeitet, muss der Pelletkaminofen rechtzeitig außer Betrieb gesetzt werden. Der Pelletkaminofen darf nur mit dem eingeschobenen Aschekasten betrieben werden. Leeren Sie den Aschekasten regelmäßig. Die Asche darf nur im erkalteten Zustand entsorgt werden. Bei Option Elektronische Steuereinheit (gegen Aufpreis): Vor Arbeiten am Ofen Netzstecker des Netzteils ziehen! Der Netzstecker / die zugehörige Steckdose muss jederzeit leicht zugänglich sein. -
Seite 8: Bedien- Und Funktionselemente
4. BEDIEN- UND FUNKTIONSELEMENTE Aufziehkurbel (abnehmbar) Rändelwelle Pellettrichter Pelletfüllklappe (linke u. rechte Geräteseite) Motor für elektronische Pelletzuführung (Optional) Leistungs- Türgriff, regler abnehmbar Abb. 2a (Standard-Ausführung Motor für elektronische mit Ecotriebwerk) Rütteleinrichtung (Optional) Steuereinheit (Optional) Stehrost Abb. 2 Pelletfüllklappe links Klappe für Pelletmehlbehälter Pelletmehlbehälter Klappe für Aschekasten Aschekasten... - Seite 9 4.3 Der Stehrost Der Stehrost kann zu Reinigungszwecken angehoben und durch die Türöffnung herausgenommen werden. Achten Sie bei Einsetzen des Rostes auf die korrekte Position des Stehrostes. Ein falsch eingesetzter Stehrost kann zur Störung des ordnungsgemäßen Abbrandes führen. 4.4 Pelletmehlbehälter Kleinste Pelletteilchen, die über die Pelletzuführeinheit befördert werden, fallen in den Behälter.
- Seite 10 Der Ascherechen muss durch kräftiges Hinein- und Herausziehen solange betätigt werden, bis die Verbrennungsrückstände der Pellets in den Aschekasten abgerüttelt sind. Nach dem Rütteln ist der Griff wieder in Richtung Ofen einzuschieben. HINWEIS: Während des Heizbetriebs können verkeilte Pellets im Brennraum den Rüttler blockieren. Stellen Sie den Regler auf Stellung 0 und lassen Sie die restlichen Pellets im Brennraum solange niederbrennen, bis sich die Rütteleinrichtung wieder bewegen lässt.
-
Seite 11: Fehlercodes Der Elektronischen Steuereinheit (Rote Led)
Grüne LED (Betriebsstatus) Erkennung der aktuellen Leistungs- stufe Abb. 9 Des Weiteren kann über die elektronische Steuereinheit eine Verbindung mit einem Smartphone (App „Koppe-Application“) via Bluetooth geschaffen werden. 4.12 Fehlercodes der elektronischen Steuereinheit (rote LED) Blink-Anzahl Fehler 1x lang, dann 1 kurz Systemfehler (Steuergerät überprüfen lassen) - Seite 12 WICHTIG! Vor Inbetriebnahme des Gerätes ist die korrekte Positionierung der Feuerraumplatten und Deckenzugsteine zu überprüfen, da durch Transport und Aufstellung diese Steine verrutschen bzw. sich verschieben können. 5.1 Erste Inbetriebnahme Die erste Inbetriebnahme des Pelletkaminofens sollte unverzüglich nach der Installation erfolgen, damit der aufgebrachte Ofenlack ordnungsgemäß...
-
Seite 13: Vorgehensweise Anfeuern Mit Elektronischer Steuerungseinheit (Optional Gegen Aufpreis) Mit App
Steuerungseinheit befindet 2) Aktivieren Sie die Bluetooth-Verbindung Ihres Smartphones. 3) Laden Sie aus dem APP-Store die APP namens „Koppe-Application“ auf Ihr Smart-Phone und öffnen Sie diese APP. 4) Es erscheint ein weißes Feld mit den gefundenen Bluetooth-Verbindungen. Die Seriennummer des entsprechenden elektronischen Steuergerätes, welches am Ofen montiert ist, wird angezeigt. -
Seite 14: Ausschalten
5.3 Ausschalten 5.3.1 Vorgehensweise Ausschalten mit Ecotriebwerk Zum Beenden der Pelletzuführung stellen Sie den Leistungsregler des Ecotriebwerkes auf Position „O“. Das Feuer wird nach einiger Zeit ausgehen. Lassen Sie das Gerät vor erneuter Pelletzuführung bzw. erneuter Inbetriebnahme immer vollständig abkühlen. 5.3.2 Vorgehensweise Ausschalten mit Sonderausstattung elektronischer Steuereinheit ohne APP Zum Beenden der Pelletzuführung drücken Sie mehrmals den Tipp-Schalter des elektronischen Steuergerätes, bis keine LED mehr leuchtet oder blinkt. - Seite 15 ACHTUNG: Die Feuerraumplatten sind Verschleißteile und unterliegen nicht der Gewährleistung! Gleiches gilt auch für alle anderen feuerberührten Teile der Feuerstätte. Verschleißteile müssen daher regelmäßig kontrolliert und bei Bedarf durch den Betreiber ausgewechselt werden. Austausch Feuerraumplatten Die benötigten Platten sind bei Ihrem Händler als Ersatzteil erhältlich. Die Feuerraumplatten sind so konzipiert, dass sie nur lose eingesetzt werden müssen.
-
Seite 16: Ersatzteile
Sollten Sie Ersatzteile für Ihren Ofen benötigen, möchten wir Sie darauf hinweisen, dass in diesem Ofen nur Original-Ersatzteile verwendet werden dürfen, die von Koppe ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf eines Ersatzteiles an Ihren Fachhändler. Er wird die zum Ersatz nötigen Teile identifizieren und für Sie bestellen. -
Seite 17: Ihr Kleiner Ratgeber
8. IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe Die Pellets entzünden sich nicht - Anzündtemperatur zu gering Anzünder ungeeignet, Mehr Anzünder auflegen oder nur zögernd - Die Drosselkappe ist zu weit geschlossen Drosselklappe in Längsrichtung des Rohres drehen Trockene Pellets verwenden - Die Pellets sind zu feucht (falsche Lagerung) Kap. -
Seite 18: Technische Daten
TECHNISCHE DATEN Pinto Nennwärmeleistung 7,0 KW Wärmeleistungsbereich 3,9 – 7,4 kW Abmessungen und Gewichte Höhe ca. 129 cm Breite ca. 65 cm Tiefe ca. 55 cm Höhe bis Oberkante Rohrstutzenanschluss oben ca 128 cm Hinterkante bis Mitte oberer Abgasstutzen ca. -
Seite 19: Konformitätserklärung
Konformitätserklärung Der Hersteller Erwin Koppe Keramische Heizgeräte GmbH Koppe-Platz 1 D-92676 Eschenbach erklärt in alleiniger Verantwortung, dass die Feuerstätte für feste Brennstoffe zur Verfeuerung von Pellets mit der Handelsbezeichnung Pinto konform ist mit den Bestimmungen der: DIN EN 14785 Berichtigung 1:2006-09+2007-10 Eine Prüfung des Raumheizers auf Übereinstimmung mit den Anforderungen der Norm erfolgte bei der notifizierten... - Seite 20 Technische Änderung vorbehalten...
