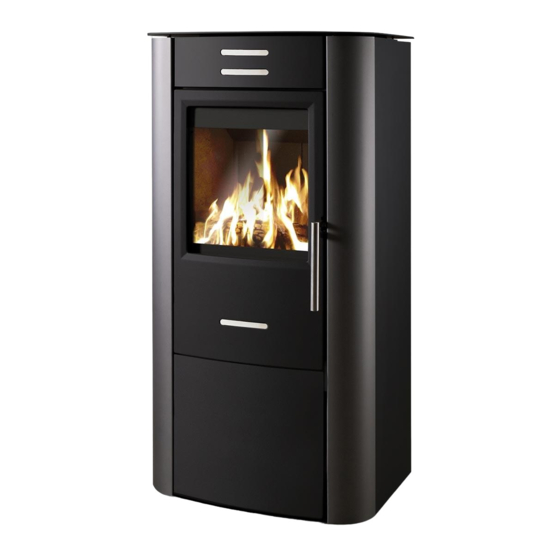

- Seite 1 Installations- und Bedienungsanleitung Kaminofentyp Baro Aqua 09/14 Techn. Änderungen vorbehalten...
- Seite 2 BEDIENUNGSANLEITUNG Sehr geehrter Kunde, wir freuen uns, dass Sie sich für den Kauf eines KOPPE-Kaminofens entschieden haben. Dieses Gerät wurde nach heutigem Stand der Technik entwickelt und erfüllt die Anforderungen der Europäischen Norm DIN EN 13240. Bei Installation des Heizgerätes müssen die bestehenden Gesetze, die Landesbauordnung und die örtlichen, baurechtlichen Vorschriften beachtet werden.
- Seite 3 Ausfertigung aus. Ein Exemplar verbleibt in dieser Bedienungsanleitung. Evtl. Fragen im Zu- sammenhang mit Gewährleistung lassen sich nur bei Vorlage des und Reklamationen Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer (vgl. Typenschild im Holzlegefach an der linken Seite) Einbaudatum: __________________________________________________________________ Name installierende Firma:________________________________________________________ Firmensitz:_____________________________________________________________________ Tel.
- Seite 4 Techn. Änderungen vorbehalten...
- Seite 5 Ausfertigung aus. Ein Exemplar verbleibt in dieser Bedienungsanleitung. Evtl. Fragen im Zu- sammenhang mit Gewährleistung und Reklamationen lassen sich nur bei Vorlage des Inbetriebnahmeprotokolls klären! Koppe Kaminofen Typ____________________________________ Vollständige Seriennummer (vgl. Typenschild an der linken Seite des Holzlegefaches) Einbaudatum: __________________________________________________________________...
- Seite 6 1.5 Anforderungen an den Schornstein Aufgrund seiner hohen Effizienz ist für einen störungsfreien Betrieb des Baro Aqua ein wärmegedämmter Kamin mit hoher Kondensatbeständigkeitsklasse und hoher Korrosionswiderstandklasse zwingend erforderlich. Der Anschluss des Gerätes an den Schornstein erfolgt durch den Fachbetrieb oder Schornsteinfegermeister. Vor Aufstellen oder Einbau ist der Schornstein auf seine Größe und Güte nach den bestehenden örtlichen Vorschriften zu prüfen (DIN 18160, Teil 1) und ggf.
- Seite 7 einführung in den Schornstein und der Oberkante des Schornsteinkopfes, sollte daher mind. 5m betragen (abhängig von den örtlichen Gegebenheiten) und die Schornsteinanlage den angegebenen Mindest-Förderdruck gemäß den oben genannten An- gaben am Gerät gewährleisten. 1.6 Verbrennungsluftversorgung Prüfen Sie auch, ob der Raum, in dem der Ofen aufgestellt werden soll, ausreichend mit Frischluft versorgt wird. Um eine ein- wandfreie Funktion Ihrer Feuerstätte gewährleisten zu können, ist eine ausreichende Menge an Verbrennungsluft aus dem Auf- stellungsraum notwendig.
- Seite 8 Pufferspeicher Dieses Modell darf nur in Verbindung mit einem Pufferspeicher von mindestens 400 Litern installiert und betrieben werden. Thermische Ablaufsicherung Die thermische Ablaufsicherung (kurz TAS) bildet zusammen mit dem im Kaminofen fest eingebauten Sicherheitswärmetau- scher eine zwingend notwendige Sicherheitseinrichtung gegen zu hoher Kesselwassertemperatur. Der Temperaturfühler der TAS erfasst ständig die Kesselwassertemperatur und öffnet bei Temperaturen über 95°...
- Seite 9 Die nachfolgend aufgeführten Anschluss-Skizzen sind ein Beispiel ohne Anspruch auf Vollständigkeit und ersetzt keine fach- männische Planung, Installation und Inbetriebnahme. Abb.1 Schaubild für rückseitigen Anschluss an das Heizungssystem (Abb.2 ohne Geräterückwand) Messfühler der thermischen Ablaufsicherung Automatikentlüfter zur Entlüftung und Entgasen der Heizungsanlage optionaler Anschluss für Temperaturfühler des Temperaturdiffe- renzreglers der Komplettstation Sicherheitsventil...
- Seite 10 1.10 Schornsteinanschluss mit Rauchrohr Für den Anschluss des Gerätes an den Schornstein sind die Anforderungen gemäß DIN 18160 zu beachten. Hierfür sollten Sie einen Fachmann oder Schornsteinfegermeister beauftragen. Diese sind mit den örtlichen Vorschriften vertraut, so dass ein sachgemäßer Anschluss des Ofens am Schornstein gewährleistet ist. Ihr Kaminofen ist mit Rauchrohranschluss oben ausge- stattet.
- Seite 11 Dieses Heizgerät darf niemals ohne Wasser und ohne funktionsfähige und fachmännisch installierte Frischwasserver- sorgung/-ablauf der thermischen Ablaufsicherung sowie den zugehörigen Sicherheitsarmaturen und Anschlüssen an das Heizsystem betrieben werden! Es besteht sonst Explosionsgefahr und der Ofen könnte irreparabel beschädigt werden. Im Falle der Unterbrechung der Wasserversorgung oder bei Stromausfall darf das Gerät nicht betrieben wer- den, bzw.
-
Seite 12: Bedienungs- Und Funktionselemente
3.3 Holzfeuchte, Trocknung und Lagerung Der Heizwert des Holzes hängt sehr stark von der Holzfeuchtigkeit ab. Je feuchter das Holz, desto niedriger ist sein Heizwert, da ein Großteil der Energie für das Verdampfen des Wassers im Holz verbraucht wird. Die Verbrennungstemperatur sinkt, was wiederum eine vollständige Verbrennung des Holzes verhindert. - Seite 13 ACHTUNG Bei betreiben des Ofens mit zu weit geöffnetem Primärluftregler besteht die Gefahr der Überhitzung des Kaminofens (Schmiede- feuereffekt). 4.4 Der Aschekasten Der Aschekasten ist nur nach Öffnen der Sichtfenstertüre herausnehmbar. Er muss rechtzeitig und regelmäßig geleert werden. Ein wachsender Aschekegel kann die Zufuhr von Primärluft beeinträchtigen. Achten Sie darauf, dass der Luftweg für die Primär- luft nicht durch Ansammlung von Asche versperrt wird.
- Seite 14 5.2 Heizen mit Holz a) Anfeuern Das Anfeuern sollte immer mit etwas Kleinholz und in kleinerer Menge Brennstoff erfolgen (vgl. Foto rechts). In der Anheizphase sollten Sie keine großen Scheite auflegen. Wir empfehlen hierbei den sogenannten Abbrand von oben. D.h. der An- zünder wird, wie in nebenstehendem Foto gezeigt und in nachfolgernder Tabelle erklärt, oben aufgelegt, anstatt unterhalb des Brennholzhaufens.
-
Seite 15: Reinigung, Wartung Und Pflege
ACHTUNG: Dickes Holz verbrennt langsam. Zu dickes Holz „kokelt“ und kann viel Ruß erzeugen. Bei schlechter oder unvollständiger Ver- brennung kann es zu einem Schwelbrand mit stark erhöhtem Schadstoffausstoß und geringem Wirkungsgrad kommen. Zudem verrußen und verharzen Kamin-Heizeinsatz, Sichtscheibe und Schornstein. Nur mit trockenem Holz erreichen Sie einen guten Wirkungsgrad und eine umweltschonende Verbrennung. - Seite 16 1. Stahleinleger (A) vorsichtig anheben, Topplatte (B) je nach Ausführung aus Stahl, Keramik oder Stein anheben und nach vorne entfernen. 2. Die 6 Messingsechskantmuttern (C) und die Unterlegscheiben des Revisionsdeckels abschrauben, Revisionsdeckel kplt. (D) abheben und auf Unterlage legen (Achtung: Unterseite des Deckels ist verschmutzt!) 3.
-
Seite 17: Ersatzteile Und Gewährleistung
Sollten Sie eines Tages Ersatzteile für Ihren Ofen benötigen, möchten wir Sie darauf hinweisen, dass in diesem Ofen nur Origi- nal-Ersatzteile verwendet werden dürfen, die von Koppe ausdrücklich zugelassen bzw. angeboten werden. Bitte wenden Sie sich bei Bedarf eines Ersatzteiles an Ihren Fachhändler. - Seite 18 Reklamationen können nur entgegengenommen werden, wenn folgende Daten vollständig beigelegt werden: – Seriennummer (siehe Typenschild) – Installationsprotokoll – Erwerbsnachweis bzw. Kopie vom Kaufbeleg von einem autorisierten KOPPE- Fachhändler – Abnahmeprotokoll vom Schornsteinfeger und Installationsprotokoll – bei Funktionsstörungen, eine maschinell erstellte Zugmessung des Schornsteins, das gerätebezogene Abnahmeprotokoll vom Schornsteinfegermeister und diesbezügliche Schornsteinberechnung nach DIN 4705.
- Seite 19 8. IHR KLEINER RATGEBER Problem Mögliche Ursache Mögliche Abhilfe - kalter oder nicht wärmegedämmter Schornstein: Tempera- tur im Schornstein gleich oder kälter als die Außenluft - witterungsbedingt - auf einer offenen Baustelle oder bei offenen Fenstern und Türen Fragen Sie Ihren Schornsteinbauer - wenn der Schornstein neben dem First steht und Ihren Schornsteinfeger Zugprobleme...
-
Seite 20: Technische Daten
Baro Aqua Stahl / Speckstein Nennwärmeleistung Wasser/ Luft 3 KW / 5 KW Nennwärmeleistung gesamt 8,0 KW Abmessungen und Gewichte Höhe ca. 110/ 113 cm Breite ca. 56/ 57 cm Tiefe ca. 54/ 55 cm Höhe bis Oberkante Rohrstutzenanschluss oben ca. - Seite 21 Maßskizze für Rohrleitungsanschlüsse Ansicht von Hinten Höhe ext. Luft- anschluss Draufsicht Rohranschlüsse Vorlauf 3/4" AG Rücklauf 3/4" IG Ablauf Sicherheitsventil 3/4" AG Rücklauf thermischen Ablaufsicherung 1/2" AG Vorlauf thermische Ablaufsicherung 3/4" AG Abweichungen von Maß- und Gewichtsangaben, Druckfehler sowie Konstruktionsänderungen sind möglich und bleiben jederzeit vorbehalten.
-
Seite 22: Eg-Konformitätserklärung
EG-Konformitätserklärung Der Hersteller Koppe Keramische Heizgeräte GmbH Koppe-Platz 1 D-92676 Eschenbach erklärt in alleiniger Verantwortung, dass der Raumheizer mit der Handelsbezeichnung Baro Aqua konform ist mit den Bestimmungen der: EG-Bauproduktenrichtlinie 89/106/EWG sowie mit dem Mandat M 129 und mit der folgenden harmonisierten Norm übereinstimmt: EN 13240:2001 + EN 13240:2001/A2:2004 Eine Prüfung des Raumheizers auf Übereinstimmung mit den Anforderungen der Norm erfolgte...
