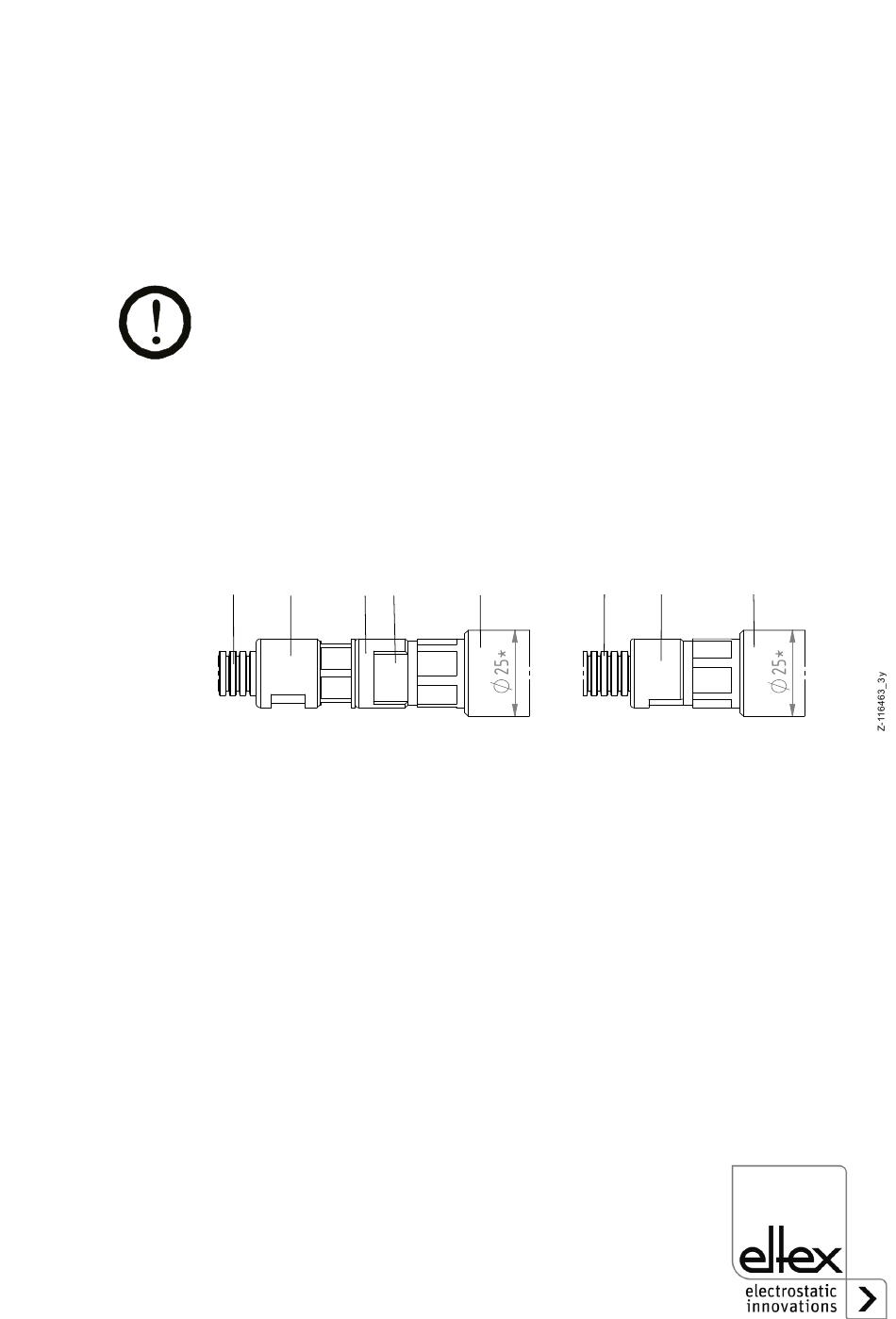

Abb. 12:
R23ATR
Verbindungsteil
des Hochspan-
nungskabels
* R23ATR11: Ø20
BA-de-3021-2504_R23ATR

3.3 Hochspannungskabel an der Aufladeelektrode

3.3.1

Variante mit fest angeschlossenem Hochspannungskabel

Bei Verwendung der Punktaufladeelektrode Typ R23ATR und Typ
R23ATR11 in Verbindung mit dem Aufladegenerator PCSC ist nur die Vari-
ante mit fest angeschlossenem Hochspannungskabel zulässig.
3.3.2 Variante mit lösbarem Kabelanschluss
Das Hochspannungskabel ist über eine lösbare Verbindung an der Elek-
trode angeschlossen. Jegliche Handhabung am Verbindungsteil ist nur in
spannungslosem Zustand zulässig.
Achtung!
Mit einem Schraubendreher gemäß Abb. 12 die Verriegelung (4) an der
Kabelverschraubung öffnen und das Hochspannungskabel mit Schutz-
schlauch (1) und Schlauchadapter (2) aus dem Elektrodenkörper (5) her-
ausziehen. Neues Hochspannungskabel mit Schutzschlauch (1) und
Schlauchadapter (2) bis zum Anschlag (Lamellenstecker muss spürbar
einrasten) in die Elektrode einführen. Den Schlauchadapter (2) wieder
unbedingt mit der Verriegelung (4) fixieren.


1 Schutzschlauch
2 Schlauchadapter
3 Kabelverschraubung: schwarz bei R23ATR und R23ATR11/3
4 Verriegelung
5 Elektrodenkörper


gelb bei R23ATR11/6
17
