Installation Und Montage; Montage Der Punktaufladeelektrode - Eltex R23Atr Betriebsanleitung

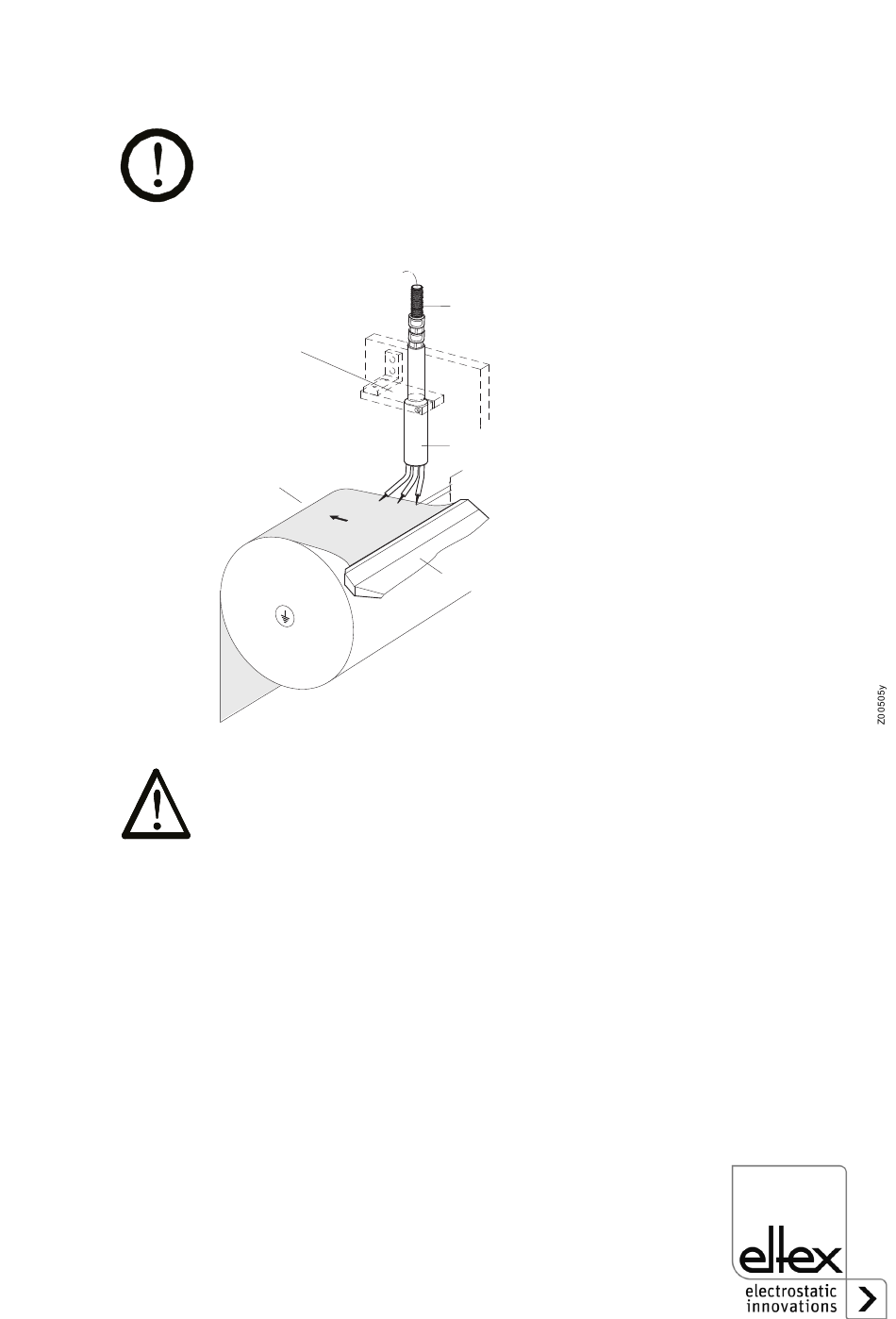

Abb. 11:
Montage
BA-de-3021-2504_R23ATR

3. Installation und Montage

3.1 Montage der Punktaufladeelektrode

Die Elektrode wird über eine Halterung aus Isoliermaterial an der
Maschine befestigt. In Abb. 11 ist ein möglicher Einbau gezeigt. Die Elek-
trode kann wahlweise horizontal oder vertikal eingebaut werden. Zur Mon-
tage darf nur nichtleitendes Material (z.B. GFK) verwendet werden.
2
1
Warnung!
Stromschlaggefahr!
Sind in der Nähe der Aufladeelektroden Personen tätig, so ist die Elek-
trode durch eine mechanische Vorrichtung vor unbeabsichtigtem Berüh-
ren abzuschirmen.
Die Abschirmung muss einen Mindestabstand von 60 mm zur Elektrode
und den Emissionsspitzen einhalten!
Die Abschirmvorrichtung muss aus GFK oder einem gleichwertigen Iso-
lierstoff bestehen. Besteht die Abschirmvorrichtung aus leitfähigem Mate-
rial, muss dieses geerdet werden.
3
1
2
R23ATR
3
4
a
a
4
15
Folie
Halterung aus GFK
Hochspannungskabel
Breitschlitzdüse
Abstand der Spitze zur
Substratoberfläche
