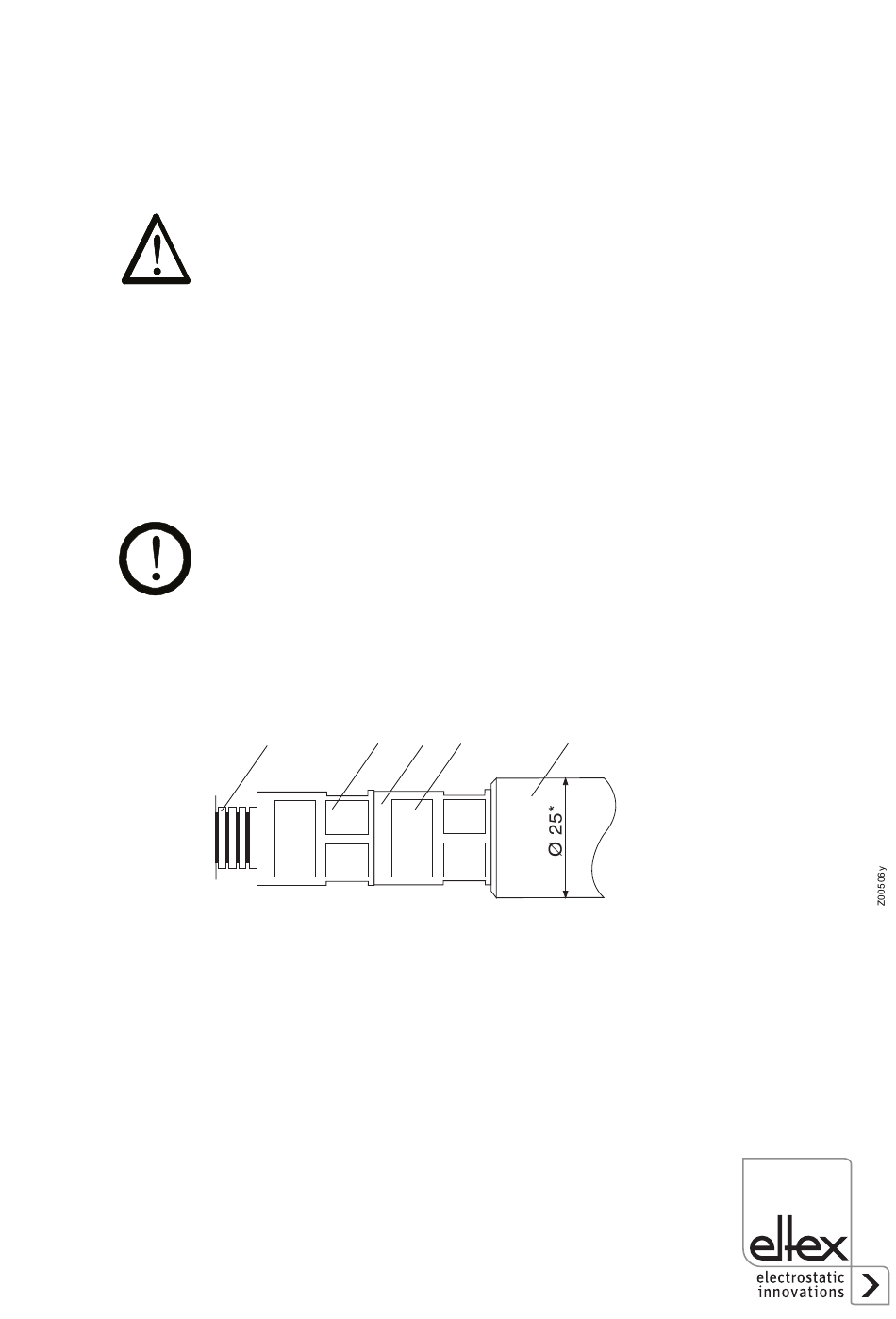

Abb. 5:
R23ATR
Verbindungsteil
des Hochspan-
nungskabels
* R23ATR11: Ø20
BA-de-3021-1402_R23ATR

3.2 Abstand der Emissionsspitzen zur Materialbahn

Der optimale Abstand a zum Substrat liegt bei 20...40 mm bei einer
Betriebsspannung von 15...25 kV. Bei der Seitenkantenaufladung zur Ver-
hinderung des "Neck-in" ist auch ein Abstand von 10 mm, bei einer
Betriebsspannung von maximal 20 kV möglich (siehe Abb. 4).
Warnung!
Bei einer Justierung der Elektrode unter Betriebsspannung, muss die
Elektrode sauber und trocken sein und Kabel und Elektrode dürfen keine
Beschädigung aufweisen. Feuchtigkeit, Schmutz und Beschädigungen
können zu einem elektrischen Schlag führen. Bei der Justierung der Elek-
trode unter Betriebsspannung muss der Anwender elektrostatisch ableitfä-
hige Schuhe tragen.

3.3 Wechsel des Hochspannungskabels an der Aufladeelektrode

Das Hochspannungskabel ist über eine lösbare Verbindung an der Elek-
trode angeschlossen. Jegliche Handhabung am Verbindungsteil ist nur in
spannungslosem Zustand zulässig.
Achtung!
Mit einem Schraubendreher gemäß Abb. 5 die Verriegelung (4) an der
Kabelverschraubung öffnen und das Hochspannungskabel mit Schutz-
schlauch (1) und Schlauchadapter (2) aus dem Elektrodenkörper (5) her-
ausziehen. Neues Hochspannungskabel mit Schutzschlauch (1) und
Schlauchadapter (2) bis zum Anschlag (Lamellenstecker muss spürbar
einrasten) in die Elektrode einführen. Den Schlauchadapter (2) wieder
unbedingt mit der Verriegelung (4) fixieren!
2
1
1 Schutzschlauch
2 Schlauchadapter
3 Kabelverschraubung: schwarz bei R23ATR und R23ATR11/3
4 Verriegelung
5 Elektrodenkörper
3
4 5
gelb bei R23ATR11/6
