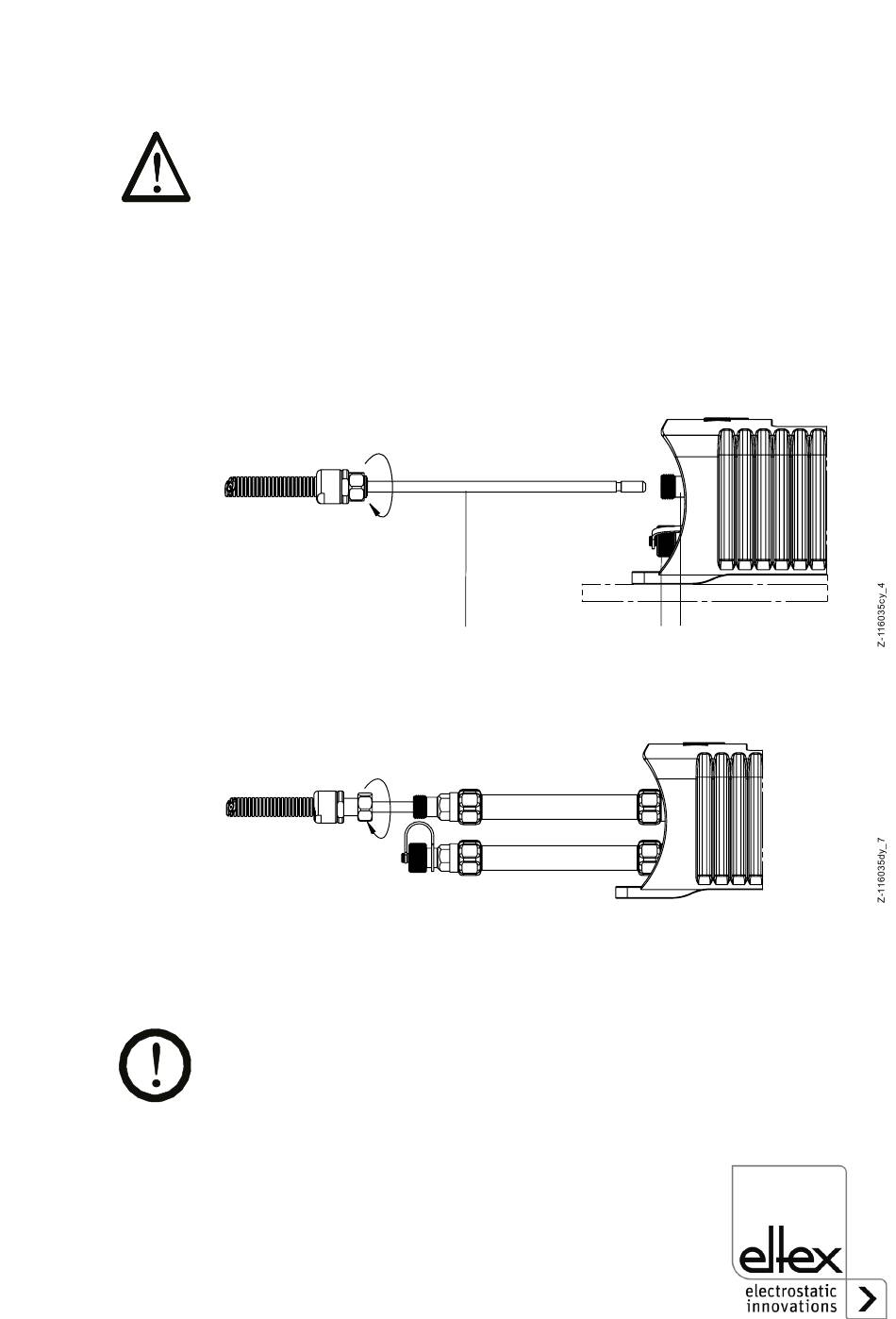

Abb. 15:
Anschluss des
Hochspannungs-
kabels
Abb. 16:
Anschluss des
Hochspannungs-
kabels bei 60 kV
bei Typ R23ATR11
BA-de-3021-2504_R23ATR
3.5 Anschluss des Hochspannungskabels der Aufladeelektrode an
den Generator PCSC
Warnung!
Stromschlaggefahr!
Die Arbeiten dürfen nur durchgeführt werden, wenn:
• die Versorgungsspannung zum Generator unterbrochen wurde,
• die Maschine still steht, da die Elektroden bei laufender Materialbahn
Ladung aufnehmen.
Vorgehensweise:
Die Elektrode wird über das vorkonfektionierte Hochspannungskabel
angeschlossen. Die Hochspannungskabel werden bis zum Anschlag in
die Buchse eingeführt. Anschließend wird die Verschraubung angezogen.
9 / 9.1 Hochspannungsausgänge

9.1 Hochspannungsausgang mit Verschlusskappe dargestellt

9.1 Hochspannungsanschlüsse bei 60 kV
Hinweis:
Die Verschraubung ist mit einem Drehmoment von 3 Nm zu befestigen.
Achtung!
Das Hochspannungskabel muss bis zum Anschlag (150 mm) in den
Kabeleingang hineingeschoben werden! Der Anschlussbereich des Hoch-
spannungskabels muss frei von Verschmutzungen sein!

10 Hochspannungskabel
