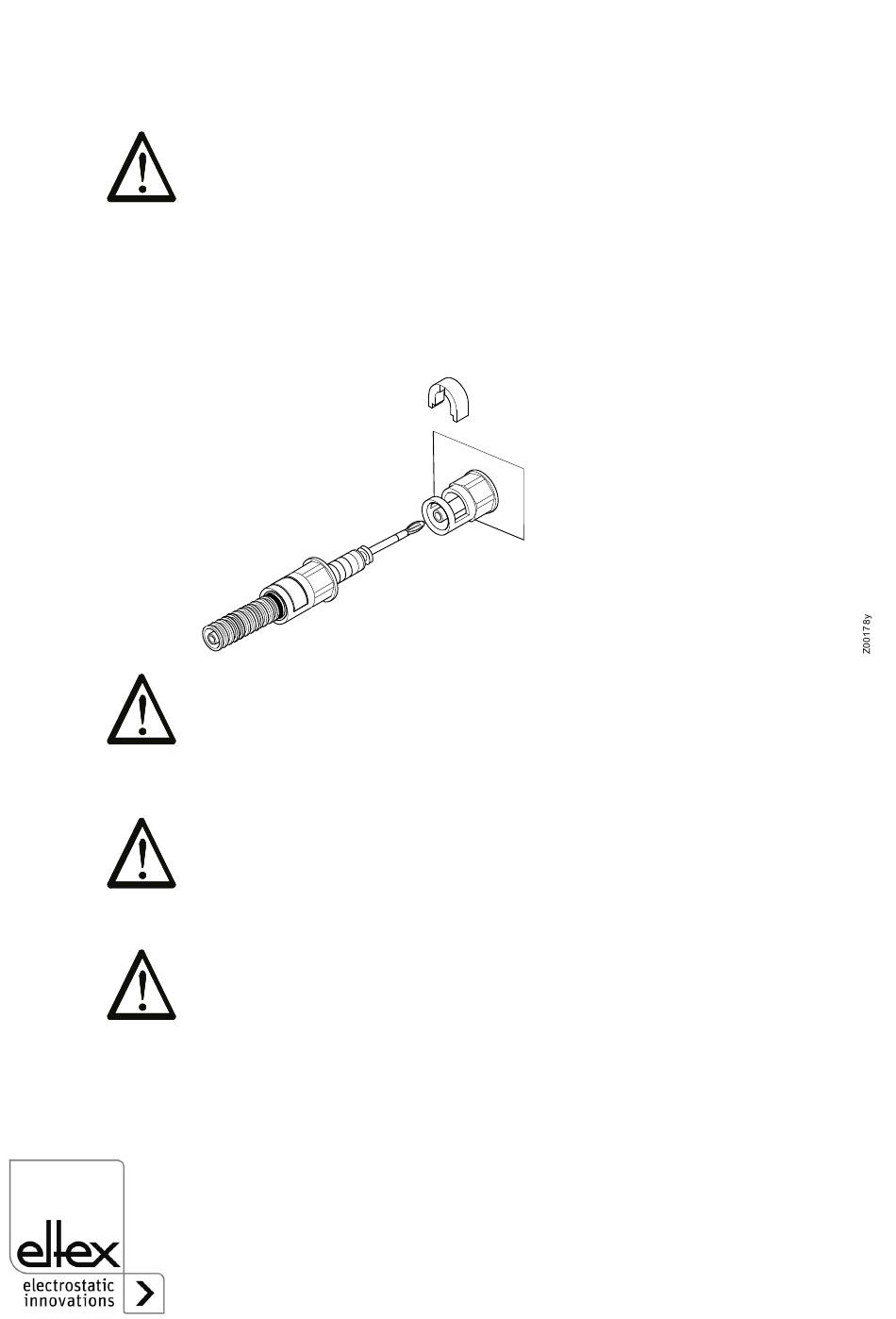

Abb. 6:
Anschluss der
Hochspannungs-
kabel
3.3 Anschluss des Hochspannungskabels an das Netzgerät der

Serie ES5x, ES6x, ES24 und PI

Warnung!
Die Hochspannungskabel dürfen nur angeschlossen oder gezogen wer-
den, wenn das Netzgerät abgeschaltet ist.
Je nach Typ des Netzgerätes sind nur Verbraucher mit fest angeschlosse-
nem Hochspannungskabel (z.B. R36E, PR36) zulässig.
Die Ionenblasdüsen werden über das vorkonfektionierte Hochspannungs-
kabel am Netzgerät angeschlossen. Die Hochspannungskabel müssen
bis zum Anschlag in die Buchse eingeführt werden. Anschließend wird
das Kabel in der Buchse mit dem Clip gesichert (siehe Abb. 6).
Warnung!
Bei Anwendungen mit bewegten Ionenblasdüsen müssen die Hochspan-
nungskabel so befestigt werden, dass keine dauernden Kabelbewegun-
gen auf die Anschlüsse an der Blasdüse als auch am Netzgerät auftreten.
Die Hochspannungskabel sind mit geeigneten Schellen zu befestigen.

3.4 Anschluss Erdung (LR36)

Bei Geräten mit vorhandenen Erdkabeln müssen diese dauerhaft an Erd-
potential angeschlossen werden. Das Erdungskabel sollte einen Mindest-
querschnitt von 1,5 mm

3.5 Verlegen des Hochspannungskabels

Das Hochspannungskabel muss so verlegt werden, dass es nicht von
bewegten Maschinenteilen erfasst werden kann. Mechanische Deforma-
tionen und Biegeradien von <60 mm müssen vermieden werden. Das
Hochspannungskabel darf nicht am Boden verlegt werden, da es nicht
trittfest ist und darf nicht auf Zug beansprucht werden.
2
aufweisen.
20
BA-de-2043-2403_R36
