8
DSC-BETRIEB

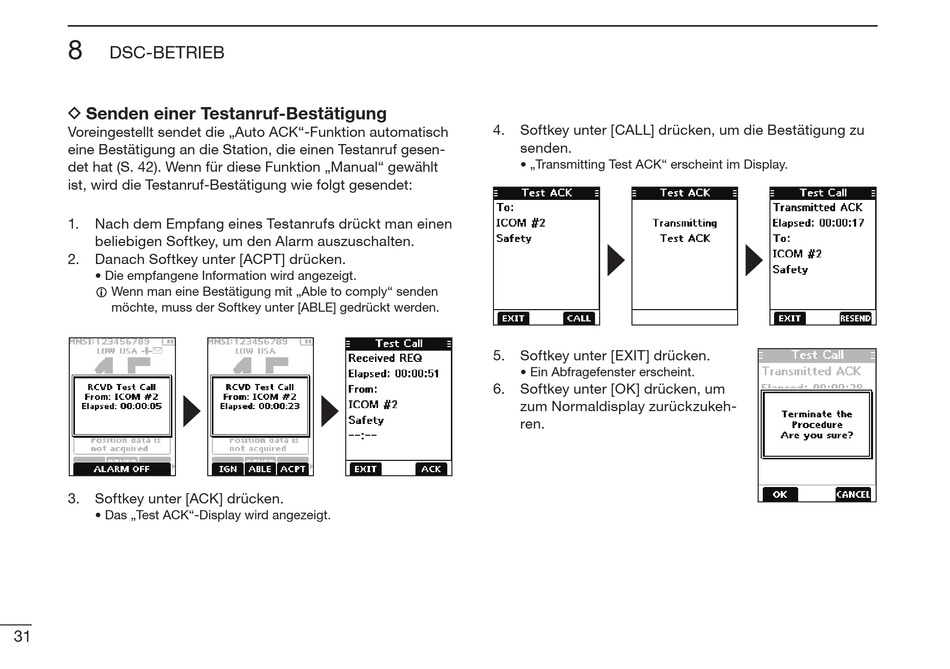

D Senden einer Testanruf-Bestätigung
Voreingestellt sendet die „Auto ACK"-Funktion automatisch
eine Bestätigung an die Station, die einen Testanruf gesen-
det hat (S. 42). Wenn für diese Funktion „Manual" gewählt
ist, wird die Testanruf-Bestätigung wie folgt gesendet:
1.
Nach dem Empfang eines Testanrufs drückt man einen
beliebigen Softkey, um den Alarm auszuschalten.
2.
Danach Softkey unter [ACPT] drücken.
• Die empfangene Information wird angezeigt.
L Wenn man eine Bestätigung mit „Able to comply" senden
möchte, muss der Softkey unter [ABLE] gedrückt werden.
3.
Softkey unter [ACK] drücken.
• Das „Test ACK"-Display wird angezeigt.
31
4.
Softkey unter [CALL] drücken, um die Bestätigung zu
senden.
• „Transmitting Test ACK" erscheint im Display.
5.
Softkey unter [EXIT] drücken.
• Ein Abfragefenster erscheint.
6.
Softkey unter [OK] drücken, um
zum Normaldisplay zurückzukeh-
ren.
