3

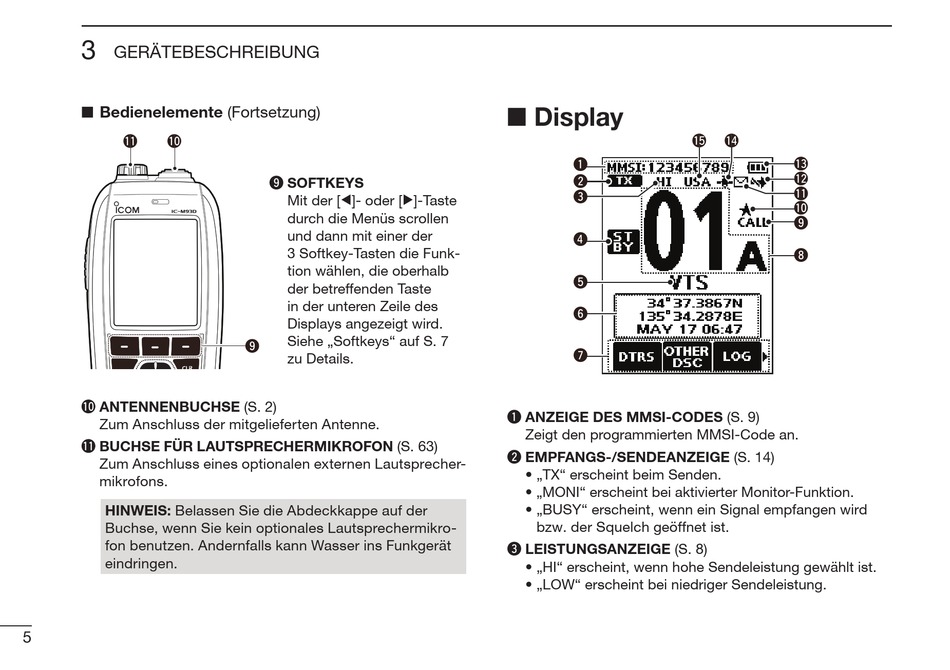

GERÄTEBESCHREIBUNG
■ Bedienelemente (Fortsetzung)
!1
!0
!0 ANTENNENBUCHSE (S. 2)
Zum Anschluss der mitgelieferten Antenne.
!1 B UCHSE FÜR LAUTSPRECHERMIKROFON (S. 63)
Zum Anschluss eines optionalen externen Laut sprecher -
mikrofons.
HINWEIS: Belassen Sie die Abdeckkappe auf der
Buchse, wenn Sie kein optionales Lautspre cher mikro-
fon benutzen. Andernfalls kann Wasser ins Funkgerät
eindringen.
5
o SOFTKEYS
Mit der [Ω]- oder [≈]-Taste
durch die Menüs scrollen
und dann mit einer der
3 Softkey-Tasten die Funk-
tion wählen, die oberhalb
der betreffenden Taste
in der unteren Zeile des
Displays angezeigt wird.
Siehe „Softkeys" auf S. 7
o
zu Details.
■ Display
q
w
e
r
t
y
u
q ANZEIGE DES MMSI-CODES (S. 9)
Zeigt den programmierten MMSI-Code an.
w EMPFANGS-/SENDEANZEIGE (S. 14)
• „TX" erscheint beim Senden.
• „MONI" erscheint bei aktivierter Monitor-Funktion.
• „BUSY" erscheint, wenn ein Signal empfangen wird
bzw. der Squelch geöffnet ist.
e LEISTUNGSANZEIGE (S. 8)
• „HI" erscheint, wenn hohe Sendeleistung gewählt ist.
• „LOW" erscheint bei niedriger Sendeleistung.
!5
!4
!3
!2
!1
!0
o
i
