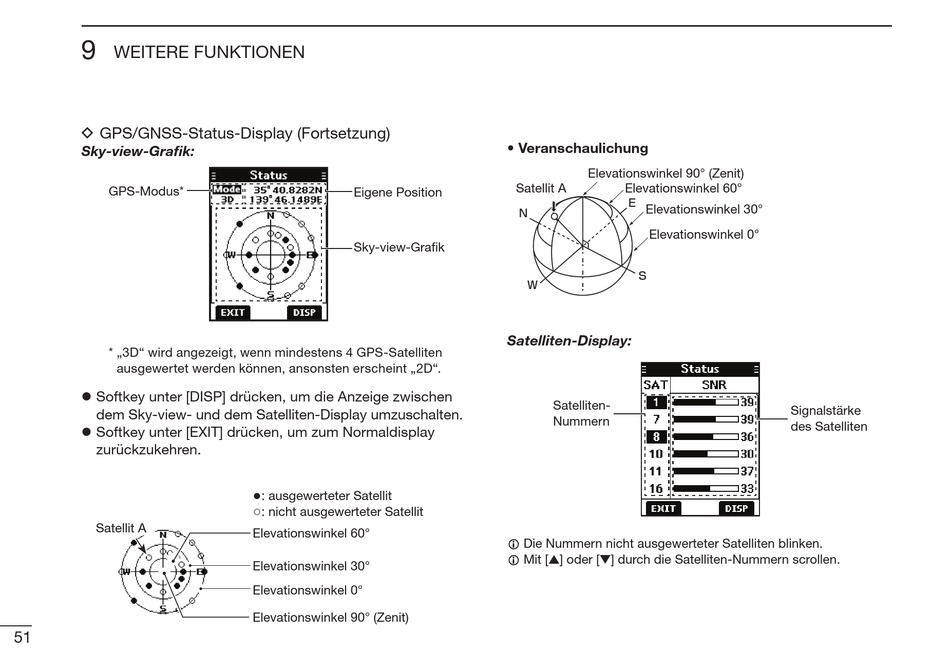

Icom IC-M93D Bedienungsanleitung Seite 58

9
WEITERE FUNKTIONEN
D GPS/GNSS-Status-Display (Fortsetzung)
Sky-view-Grafik:
GPS-Modus*
* „3D" wird angezeigt, wenn mindestens 4 GPS-Satelliten
ausgewertet werden können, ansonsten erscheint „2D".
z Softkey unter [DISP] drücken, um die Anzeige zwischen
dem Sky-view- und dem Satelliten-Display umzuschalten.
z Softkey unter [EXIT] drücken, um zum Normaldisplay
zurückzukehren.
Satellit A
51
Eigene Position
Sky-view-Grafik
●
: ausgewerteter Satellit
○
: nicht ausgewerteter Satellit
Elevationswinkel 60°
Elevationswinkel 30°
Elevationswinkel 0°
Elevationswinkel 90° (Zenit)
• Veranschaulichung
Elevationswinkel 90° (Zenit)
Satellit A Elevationswinkel 60°
E
Elevationswinkel 30°
N
Elevationswinkel 0°
S
W
Satelliten-Display:
Satelliten-
Nummern
L Die Nummern nicht ausgewerteter Satelliten blinken.
L Mit [▲] oder [▼] durch die Satelliten-Nummern scrollen.
Signalstärke
des Satelliten
