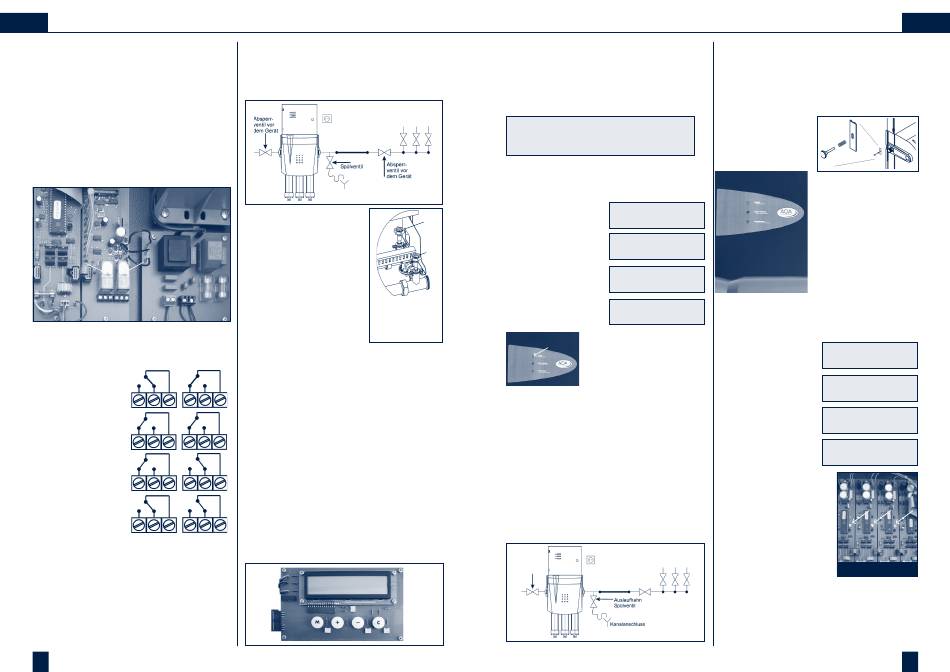

BWT AQA total 5600 Einbau- Und Bedienungsanleitung Seite 6

DE
5.5.7. OPTIONAL:
Herausführen der ZLT Signale. Die
Steuerung des Gerätes ist mit 2 potential
freien Relais ausgestattet. Dazu
Steuerungskasten mit dem mitgeliefer-
ten Schlüssel öffnen. Die Relais sind
auf der Master-Platine (Beschriftung
„MASTER" beachten) angeordnet.
Folgende ZLT-Signale sind verfügbar:
1. Signal für „Vorwarnung Refill Tausch"
und „Refill Tausch"
2. Signal für Störung
Relais 2 Relais 1
Die ZLT Relais fallen bei Ausgabe eines Signals
und bei Stromausfall ab.
Relais 1
1. Relaisstellung im
Normalzustand
2. Vorwarnung
Refill Tausch
3. Refill tauschen
4. Stromausfall oder
Anlagenfehler
5.5.8. Überprüfen der Anlage auf
ordnungsgemäße Installation!
6. Inbetriebnahme
Wir empfehlen die Inbetriebnahme durch unse-
ren Werkskundendienst durchführen zu lassen.
10
Wichtig: Die Reihenfolge der Inbetriebnahme ist
unbedingt einzuhalten!
6.1. Absperrventil vor und nach dem AQA total
Energy Gerät und Spülventil schließen.
6.2. Sofern die Anlage mit
einer Umgehungsleitung
ausgeführt ist, kann diese
während der Inbetrieb-
nahme geöffnet werden,
um die Wasserversorgung
zu gewährleisten.
Achtung – bei geöffneter
Umgehungsleitung ge-
langt unbehandeltes
Wasser in das Rohr-
leitungssystem.
6.3. Alle Absperrventile des
Relais 2 AQA total Energy Verteilers schließen.
6.4. Absperrventil vor dem AQA total Energy
Gerät langsam öffnen.
6.5. Durch langsames Öffnen aller Absperrventi-
le des AQA total Energy Verteilers die Anlage
unter Druck setzen.
6.6. Komplette AQA total Energy Anlage und
Installation auf Dichtheit überprüfen.
6.7. Elektrische Installation nochmals auf
Beschädigungen und korrekten Anschluss
überprüfen.
Öffnen Sie den Steuerungskasten des AQA total
Energy Gerätes und beobachten Sie das LCD
Display.
Netzkabel in die dafür vorgesehene Schutzkon-
taktsteckdose anstecken.
Das AQA total Energy Gerät benötigt ca. 10
Sekunden um zu Initialisieren. Während dieser
Zeit erscheint auf dem LCD im Steuerungskasten:
AQA total
Vers. 5.0
(Je nach Softwareversion kann eine unterschied-
liche Zahl erscheinen.). Nach zirka 10 Sekunden
wechselt die Anzeige in den Standby-Modus:
AQA total Energy 5600
a
AQA total Energy 8400
b
AQA total Energy 11200
a) Absperrventil des AQA total Energy 14000
AQA total Energy
Verteilers
b) Absperrventil des
AQA total Energy
Verteilers
6.8. Bedienersprache ändern:
Die Sprache ist von Werk aus an das je-
weilige Verkaufsland angepasst. Besteht
trotzdem der Wunsch nach der Inbetrieb-
nahme diese zu ändern, lesen Sie bitte
unter Punkt Bedienung:
„Bedienersprache ändern" nach.
6.9. AQA total Energy Gerät spülen:
Spülventil öffnen und jeden Strang des
AQA total Energy Verteilers (jede Wirkeinheit
einzeln) ca. 3 Minuten spülen. Dazu die
entsprechenden Absperrventile des Vertei-
lers öffnen bzw. schließen.
6.10. Spülventil schließen und alle Absperrventile
des AQA total Energy Verteilers öffnen.
6.11. Eventuelle Umgehungsleitung schließen
und Absperrventil nach dem AQA total
Energy Gerät öffnen.
6.12. Geräteabdeckung
einhängen und
mit Befestigungs-
winkel befestigen.
standby
chan 1 2
standby
chan 1 2 3
standby
chan 1 2 3 4
standby
Zusätzlich muss während der Wasserentnahme
chan 1 2 3 4 5
auf dem LCD im Steuerungskasten folgender
Die gelbe Lampe „POWER" Text erscheinen:
(auf dem Steuerungskasten)
leuchtet und zeigt die elektri- AQA total Energy 5600
sche Versorgung an.
AQA total Energy 8400
AQA total Energy 11200
AQA total Energy 14000
Zusätzlich leuchten auf den
einzelnen Slave Platinen
(die Anzahl hängt von der
jeweiligen Gerätetype ab)
während der Wasserent-
nahme die grüne Lampe
auf.
6.14. Steuerungskasten schließen und mit
mitgeliefertem Schlüssel versperren.
Schlüssel vor Unbefugten sicher verwahren.
6.15. Das AQA total Energy Gerät ist nun
betriebsbereit!
DE
6.13. Kontrolle der
Funktion:
Während einer
Wasserentnahme
(öffnen Sie einen
Verbraucher: z.B.
Wasserhahn) muss
auf dem Steue-
rungskasten die
grüne Lampe „IN
OPERATION"
leuchten.
Betrieb
Kanal 1 2
Betrieb
Kanal 1 2 3
Betrieb
Kanal 1 2 3 4
Betrieb
Kanal 1 2 3 4 5
grüne LED Lampen
11
