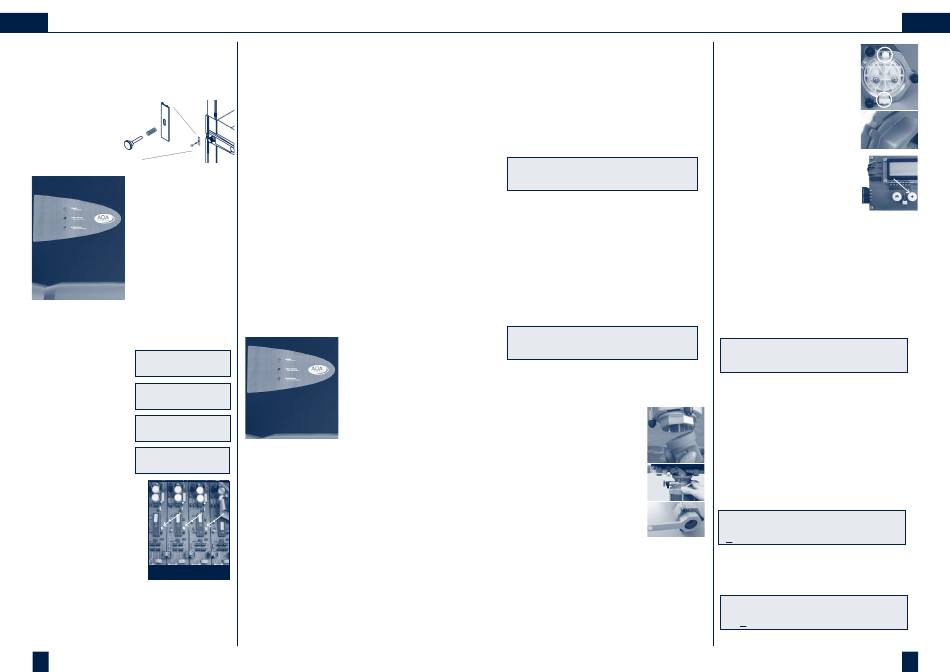

IT
6.10. Chiudere la valvola di lavaggio e aprire tutte
le valvole di chiusura del ripartitore AQA total
6.11. Chiudere l'eventuale condotta di bypass e
aprire la valvola di chiusu ra dopo
l'apparecchio AQA total.
6.12. Agganciare la
copertura
dell'apparecchio
e fissarla con la
squadra di fissaggio.
6.13. Controllo del
funzionamento:
durante un prelievo
di acqua (aprire un
utente: per esem-
pio rubinetto dell'
acqua) sulla scatola
di comando deve
essere accesa
la spia verde
"IN OPERATION".
Inoltre durante il prelievo di acqua sull'LCD nella
scatola di comando deve comparire il testo
seguente:
Esercizio
AQA total 5600
Canale 1 2
Esercizio
AQA total 8400
Canale 1 2 3
Esercizio
AQA total 11200
Canale 1 2 3 4
Esercizio
AQA total 14000
Canale 1 2 3 4 5
Inoltre sulle singole
schede slave (il numero
dipende dai relativi modelli
dell'apparecchio) sono
accese le spie verdi durante
il prelievo di acqua.
Spie LED verdi
6.14. Chiudere la scatola di comando e bloccarla
con la chiave fornita. Custodire la chiave al
sicuro da persone non autorizzate.
6.15. Ora l'apparecchio AQA total è pronto
all'esercizio!
64
7. Manutenzione
L'acqua potabile è un genere alimentare. È quindi
ovvio che nell'esecuzione dei lavori devono essere
eseguiti controlli regolari e applicata un'accurata
igiene.
Per garantire il funzionamento dell'impianto AQA
total è necessario eseguire una manutenzione re-
golare.
7.1. Controllo regolare da parte del gestore
Il gestore dell'impianto è tenuto a sottoporre
l'impianto a controlli visivi ad intervalli regolari
(ogni 1 – 2 giorni). Facendo questo è necessa-
rio prestare particolare attenzione alla tenuta
dell'impianto e al funzionamento dell'apparecchio
AQA total.
- controllare l'installazione idraulica per
verificarne la tenuta e le sede fissa
- controllare l'installazione elettrica per
verificarne la sede regolare e possibili punti
arrugginiti a causa dell'acqua di condensa
- controllare le spie sul dispositivo di comando
Interpretazione delle spie:
POWER
Colore: giallo
Tipo: luce fissa
- AQA total è
collegato alla
rete elettrica
CHECK SYSTEM
Colore: rosso
Tipo: luce fissa
- è necessario sostituire i Refill oppure guasto
impianto
IN OPERATION
Colore: verde
Tipo: luce fissa
- si deve accendere in fase di prelievo di
acqua; AQA total sta preparando dell'acqua
Controllare sul display LCD se la luce gialla e quella
verde sono accese in fase di prelievo dell'acqua.
In caso contrario, se è invece accesa la luce rossa,
rivolgetevi al vostro installatore specializzato o al
nostro servizio clienti di fabbrica.
7.2. Sostituzione Refill:
L'apparecchio AQA total visualizza in modo affida-
bile quando è necessario sostituire il Refill garan-
tendo così la piena efficienza dell'apparecchio.
Come riconoscere la necessità di sostituzione im-
minente del Refill:
Se è accesa la spia rossa CHECK SYSTEM dovete
aprire il quadro elettrico ad armadio e leggere lo
stato sul display LCD.
Preparare sostituzione
Refill
Questo è da considerarsi come prome-
moria per una sostituzione imminente del Refill.
Avete il tempo per contattare il vostro rivenditore
e ordinare le cartucce sostitutive.
Come riconoscere la necessità di sostituzione del
Refill:
La spia rossa CHECK SYSTEM è accesa e lo stato
sul display LCD cambia::
Importante: sostituire sempre contemporanea-
mente tutti i Refill nelle unità attive!
Efficacia compromessa
Sostituire Refill
Tenete presente che durante la sostituzione del
Refill potrebbe fuoriuscire dell'acqua. Eventual-
mente tenere a disposizione un recipiente di rac-
colta.
Eseguire il cambio del refill:
I.
Infilare la spina
II. Chiudere le valvole di arresto
situate davanti e dietro
l'apparecchio
III. Scaricare la pressione
dell'apparecchio tramite
valvola di lavaggio
IV. Togliere la copertura dell'apparecchio.
V. Sfilare il cavo elettrodi sul lato inferiore
dell'unità operativa.
VI. Smontare l'unità operativa e
scaricare l'acqua di riempimento.
VII. Svitare il controdado alla fine
dell'unità operativa con la
chiave ottagonale in dotazione
e smaltire il refill consumato.
(rifiuti non riciclabili)
VIII. Inserire il nuovo refill nella
giusta posizione di montaggio
dell'unità operativa.
IX. Stringere il controdado fino
alla posizione di arresto.
X. Collegare ora al vostro appa
recchio l'unità operativa
pronta per l'uso, come
descritto nel paragrafo "6.4
Montaggio".
Esecuzione del processo di reset:
I.
Sfilare la spina di rete e attendere 5-10 secondi.
II.
Con il tasto (+) premuto nel display inserire la
spina di rete.
III.
Rilasciare il tasto (+) solo quando sul display
compare standby.
standby
Canale 1 2 3 4 5
IV.
Se dopo la sostituzione del Refill fosse acce-
sa o lampeggiasse la spia gialla ubicata sullo
slave, probabilmente si è in presenza di un
guasto dell'impianto. Per eliminarlo procede-
re come segue:
1.
Inserire il codice:
Premendo il tasto "M" passare alla modalità per
eseguire impostazioni sul comando elettronico.
Vi verrà richiesto di inserire il codice. Premendo il
tasto "C" è possibile inserire il codice.
Code (-chiave)
M ←
000
ok =
-
(+/c)
Con il tasto "+" è possibile modificare il valore del-
le singole posizioni del codice numerico a 3 cifre.
Con il tasto "C" si passa alla posizione
successi-
va del codice numerico a 3 cifre.
Code
M ←
369
ok =
-
(+/c)
Il codice numerico a 3 cifre è: 369
IT
65
