5. Installation
Attention: L'installation doit être effectuée con-
formément aux présentes instructions et aux di-
rectives nationales concernant l´eau potable.
Attention: Afin d´empecher les risques liés au
courant électrique. L´appareil AQA total doit etre
débranché de l´alimentation électectrique avant
toute intervention. Respecter impérativement la
législation nationale concernant le branchement
et les travaux sur les installations électriques.
5.1. Conditions préalables
Tenez compte des consignes d'installation lo-
cales, des directives générales, des dispositions
d'hygiène et des caractéristiques techniques.
Le lieu d'installation doit être abrité du gel.
L'installation ne doit pas être exposée à des pro-
duits chimiques, colorants, solvants, et à leurs
vapeurs. Elle doit également être protégée des in-
tempéries. La température ambiante ne doit pas
dépasser 40°C. Protégez l'appareil du rayonne-
ment solaire direct et des ultraviolets. Afin de pro-
téger l'appareil contre les particules étrangères,
il est indispensable d'installer en amont un filtre.
Pour protéger l'ensemble de l'installation et le ré-
seau, il est conseillé de prévoir un détendeur de
pression si la pression du réseau dépasse 6 bars.
Si la pression d'amont est élevée (par ex. 10 bars
ou plus), il peut être nécessaire de prévoir une
soupape de détente après le détendeur de pres-
sion. Il est nécessaire de prévoir une manchette
témoin (D) directement en sortie de l'appareil afin
de pouvoir contrôler son fonctionnement. Cet-
te manchette doit être facilement démontable
et avoir une longueur au moins égale à 6 fois le
diamètre de la canalisation. Une prise électrique
secteur (230 V/50 Hz protégé) doit être disponible
à proximité de l'appareil.
Attention: En cas de variations de pression et de
coups de bélier, la pression ne doit pas dépas-
ser le pression nominale de l'appareil. Les pics
de pression ne doivent pas dépasser 2 bars et
les chutes de pression ne doivent pas dépasser
50% de la pression d'écoulement. Le bon fonc-
tionnement de l'appareil n'est pas garanti si ces
conditions ne sont pas remplies. Attention: S'il
existe un risque de coups de bélier dépassant la
pression d'essai de l'appareil dans le système de
conduites, un amortisseur de coups de pression
adéquat doit être installé pour protéger l'appareil,
dans le respect des normes et règles nationales
applicables.
42

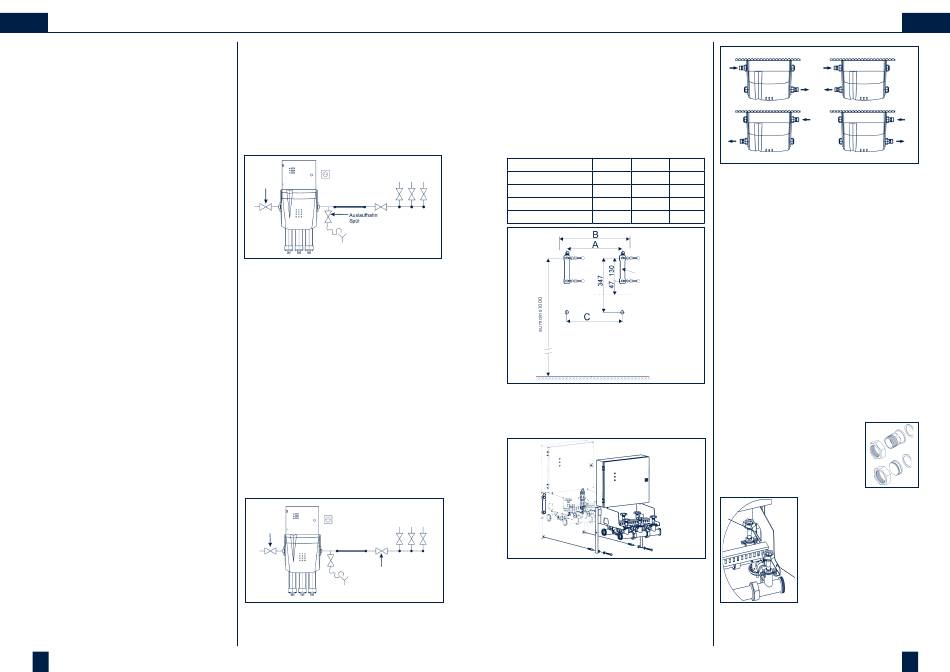

5.2. Conduite de test / Robinet de rinçage
L'installation d'une conduite témoin est une
condition indispensable à l'application de la ga-
rantie, notamment lorsque l'appareil AQA total est
ajouté à une installation existante. Cette condui-
te doit être constituée d'un tuyau neuf de même
nature que le réseau, facile à démonter, d'une
longueur égale à 6 fois le diamètre environ. Cette
canalisation est à monter en aval de l'installation
AQA total.
Conduite de test
Robinet d'écoulement
Robinet de rinçage
Raccordement à la
canalisation
Outre la conduite témoin, un point de prise d'eau
doit être prévu en aval de l'appareil AQA total. Ce
robinet d'écoulement sert de robinet de rinçage
et de point de prélèvement d'eau potable. Il doit
avoir un diamètre nominal de
DN 15 au minimum.
5.3. Robinets d'arrêt / Conduite de dériva-
tion
Un robinet d'arrêt doit être prévu en amont de
l'appareil et un autre en aval.
Si la réglementation nationale relative aux installa-
tions impose une conduite de dérivation, celle-ci
doit être réalisée dans le respect des dispositions
applicables. Dans la mesure où chaque branche
d'unité active du distributeur de raccordement
AQA total peut être fermée individuellement par
le robinet d'arrêt correspondant, l'alimentation en
eau reste maintenue lors du remplacement de la
recharge, même s'il n'y a pas de conduite de déri-
vation.
Robinet
d'arrêt
Robinet
d'arrêt
5.4. Installation / Montage
5.4.1. Déballer l'appareil et vérifier la présence
de tous les composants.
5.4.2. Fixer les crochets de montage au mur
(vérifier la portance du mur par rapport au
poids de l'appareil) sur lequel l'appareil AQA
total doit être monté, à l'aide des chevilles
et vis fournies, et vérifier leur solidité.
A B C
AQA total 5600 405 495 425
AQA total 8400 405 495 425
AQA total 11200 690 780 710
AQA total 14000 690 780 710
Trous: ∆ 10
Bores: Ø10
Chevilles: S10
Dowel: S10
Crochets de montage Mounting hook
Axe de la Axis
conduite
pipe
Bord du plancher fini
Prepared floor edge
5.4.3. Accrocher le distributeur de raccordement
AQA total aux crochets de montage de la
manière illustrée et le fixer à l'aide des
vis jointes.
5.4.4. Monter le distributeur de raccordement
AQA total.
Possibilités de raccordement
L'appareil AQA total peut recevoir l'eau par la
gauche ou par la droite. La sortie d'eau peut
également se faire par la gauche ou la droite de
l'appareil.
Variante 1
Variante 2
Entrée Entrée
Sortie Sortie
Variante 3 Variante 4
Entrée
Entrée
Sortie
Sortie
Important:
L'entrée d'eau doit toujours se faire par l'arrière de
l'appareil. Attention à l'autocollant « IN » sur le dis-
tributeur de raccordement AQA total.
La sortie d'eau doit toujours se faire par l'avant de
l'appareil. Attention à l'autocollant « OUT » sur le
distributeur de raccordement AQA total.
L'emballage contient:
- 2 raccords vissés borgnes composés d'une
plaque, d'un contre-écrou et de joint plats
- 2 raccords vissés composés d'un insert, d'un
contre-écrou et de joints plats
- AQA total 5600 filetage extérieur 6/4"
- AQA total 8400 filetage extérieur 6/4"
- AQA total 11200 filetage extérieur 2"
- AQA total 14000 filetage extérieur 2"
Raccorder le distributeur de raccordement AQA
total à la conduite correctement supportée en
amont et en aval, sans tension, à l'aide des rac-
cords vissés fournis.
Fermer les piquages du distributeur
AQA total restant libres à l'aide des
raccords borgnes.
Pour assurer un montage
sans tension, la distance
par rapport au mur peut
être légèrement modifiée
en desserrant les vis de
fixation pré-montées.
