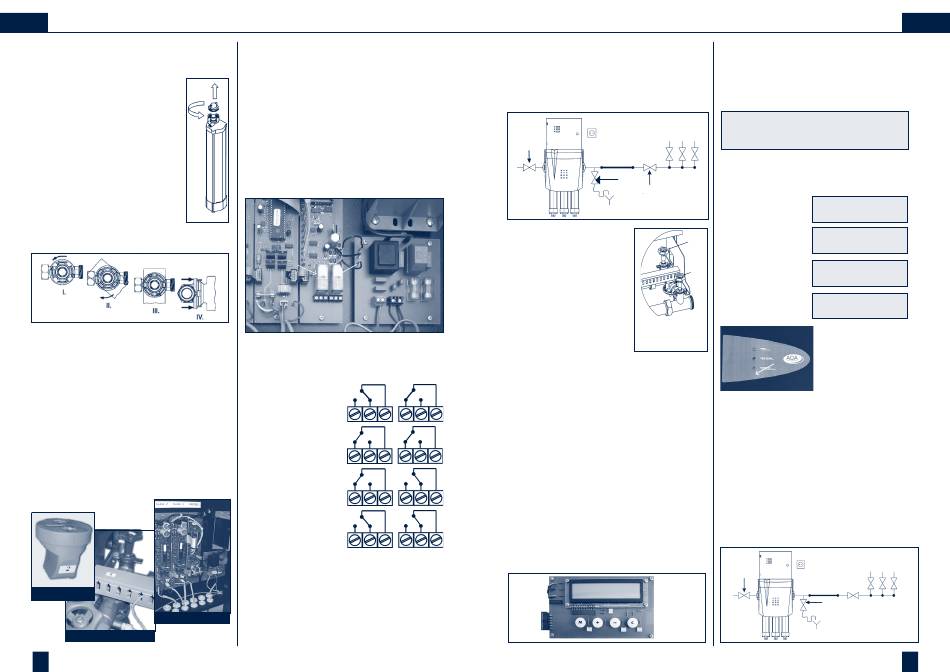

5.4.5. Déballer l'unité active et enlever
l'obturateur de protection.
Monter l'unité active sur le
distributeur AQA total.
I. Tourner la bague de fixation
vers la gauche jusqu'à la butée.
II. Enfoncer les griffes de l'unité
active dans les creux jusqu'à la
butée.
III. Tourner l'unité active de 45°
dans le sens des aiguilles
d'une montre jusqu'à la butée.
IV. Tirer la bague de sécurité vers
l'unité active à deux mains
jusqu'à l'emboîtement.
L'unité active ne peut plus tourner accidentelle-
ment.
Pour débloquer la rotation, appuyer sur les deux
pattes de la bague de sécurité et la repousser à
deux mains vers le haut
5.4.6. Brancher le câble de l'électrode à con-
necteur en plastique sur la face inférieure
de l'unité active (il n'y a pas de polarité à
respecter).
Important: Des numéros sont inscrits sur le canal
de câble et le connecteur en plastique.
Brancher toujours le connecteur en plastique sur
l'unité active dont le canal de câble porte le nu-
méro correspondant. (Remarque: Chaque unité
active est associée à une carte asservie portant
le numéro correspondant dans le boîtier de com-
mande.)
Connecteur en plastique
Cartes
Goulotte de câbles
44
5.4.7. Reports d'alarme (facultatifs)
Sortie des signaux ZLT: La commande de
l'appareil est équipée de deux relais sans
potentiel. Ouvrir le boîtier de commande
avec la clé fournie. Les relais se trouvent
sur la carte principale (inscription
« MASTER »).
Les signaux ZLT suivants sont disponibles:
1. Signal « première alerte avant remplacement
des recharges » et « remplacement de la
recharge ».
2. Signal de défaut genéral
Relais 2 Relais 1
Les relais ZLT se déclenchent en cas d'émission
d'un signal ou de coupure de courant.
Relais 1 Relais 2
1. Position du relais
dans l'état normal
2. Première alerte de
remplacement de la
recharge
3. Remplacer la recharge
4. Coupure de courant
ou panne de l'instal-
lation
5.4.8. Vérifier que l'installation est correctement
raccordée.
6. Mise en service
Il est préférable de confier la mise en service de
l'installation à nos techniciens.
Important: L'ordre de mise en service doit impéra-
tivement être respecté.
6.1. Fermer les robinets d'arrêt en amont et en
aval de l'appareil AQA total et le robinet de
rinçage.
Robinet
d'arrêt avant
l'appareil
Robinet de
rinçage
Robinet d'arrêt
avant l'appareil
6.2. Si l'installation est équipée
d'une conduite de déri-
vation (by-pass), celle-ci
peut être ouverte pen-
dant la mise en service
afin de maintenir l'arrivée
d'eau. Attention: Lorsque
la conduite de dérivation
est ouverte, l'eau passant
a) Robinet d'arrêt du
dans les canalisations
distributeurAQA total
n'est pas traitée.
b) Robinet d'arrêt du
distributeurAQA total
6.3. Fermer tous les robinets d'arrêt du
distributeur AQA total.
6.4. Ouvrir lentement le robinet d'arrêt de
l'appareil AQA total.
6.5. Ouvrir lentement tous les robinets d'arrêt du
distributeur AQA total pour pressuriser
l'installation.
6.6. Vérifier l'étanchéité de l'appareil et de toute
l'installation AQA total.
6.7. Vérifier une fois de plus le bon état et le
branchement correct de l'installation
électrique.
Ouvrir le boîtier de commande de l'appareil AQA
total afin de contrôler l'affichage sur l'écran à
cristaux liquides.
Brancher le câble secteur dans la prise murale à
cette fin.
L'initialisation de l'appareil AQA total dure environ
10 secondes. Pendant ce temps, l'afficheur à crist-
aux liquides du boîtier de commande affiche:
AQA total
Vers. 5.0
(où un autre nombre, selon la version du logiciel)
Après 10 secondes environ, l'afficheur passe en
mode d'attente:
attente
AQA total 5600
canal 1 2
attente
a
AQA total 8400
canal 1 2 3
attente
b
AQA total 11200
canal 1 2 3 4
attente
AQA total 14000
canal 1 2 3 4 5
Le voyant jaune «
POWER » (sur le boîtier
de commande) s'allume
pour indiquer que
l'appareil est alimenté
électriquement.
6.8. Changer la langue de commande:
L'appareil est réglé en usine sur la langue du
pays auquel il est destiné. Toutefois, si vous
souhaitez changer de langue après la mise en
service, consultez le point « Changer la langue
de commande » du mode d'emploi.
6.9. Rincer l'appareil AQA total:
Ouvrir le robinet de rinçage et rincer pendant
environ 3 minutes chaque unité du distributeur
AQA total (séparément pour chaque unité
active). Pour cela, ouvrir et fermer les robinets
d'arrêt appropriés sur le distributeur.
Vanne d'écoulement
Robinet de rinçage
Raccordement à la cana
FR
lisation
