INSTALLATION AND
OPERATION MANUAL
AQA drink
DE
EN
20
CAS

Werbung

loading

Inhaltszusammenfassung für BWT AQA drink Pro 20

  • Seite 1 INSTALLATION AND OPERATION MANUAL AQA drink...
  • Seite 2 Verwendung und Aufbau ..........................3 Bestimmungsgemäße Verwendung ....................3 Aufbau und Funktion des AQA drink Pro 20 ................... 3 Funktion des integrierten UV-Systems von AQA drink Pro 20 ............4 AQA drink Pro 20 Kabinett (optional)....................4 Betriebs- und Sicherheitshinweise ......................5 Gewährleistung und Haftungsausschluss ..................
  • Seite 3 1. Lieferumfang • AQA drink Pro 20 Wasserspender Optional erhältlich: • Tropfschale • Kabinett mit Tropfschalenhalterung und eingehäng- • Stromkabel tem Abwassertank • Wasser-Installations-Set • CO 2 -Installations-Set 2. Technische Daten 2.1 Maße und Gewichte Gerätemaße (B x H x T) 23 x 39 x 36 Kabinettmaße (B x H x T)

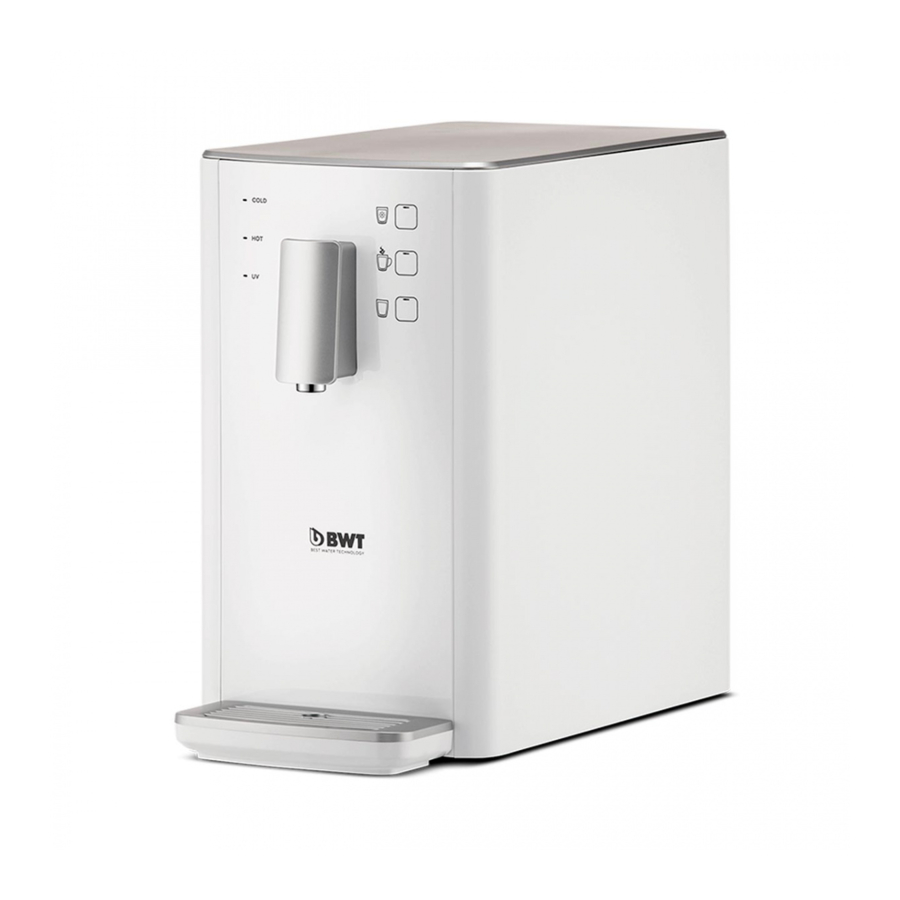

  • Seite 4 Wasser, still • CAS: gekühlt still, ungekühlt still, gekühlt mit CO 2 ungekühltes Wasser, still Abb. 1 zeigt den AQA drink Pro 20 Wasser spender. Auf der Vorderseite sind folgende Elemente integriert: gekühltes Wasser, mit CO 2 LED Indikatoranzeigen...
  • Seite 5 Abb. 3: Rückseite des AQA drink Pro 20 CAS 3.3 Funktion des integrierten UV-Systems von AQA drink Pro 20 Der AQA drink Pro 20 CAS Wasserspender hat ein in- tegriertes UV-System mit einer Lampenleistung von 11 Watt. Bei funktionstüchtiger UV-Lampe leuchtet der LED Indikator vorne am Bedienfeld.
  • Seite 6 Sonneneinstrahlung geschützt sein. schrieben. 4.1 Gewährleistung und Haftungsausschluss Die elektrischen Anschlüsse müssen den lokalen Nor- Der AQA drink Pro 20 Wasserspender ist mit einer men entsprechen 2-jährigen Gewährleistung ausgestattet. Die ange- Dieser Wasserspender wurde gemäß der Nieder- gebenen Hinweise und Empfehlungen sowie die für spannungsrichtlinie 2006/95/EG und den Schutz- den Einsatzbereich geltenden örtlichen Trinkwas-...
  • Seite 7 5.2  AQA drink Pro 20 Wasserspender vorbereiten Zuwiderhandlungen verpflichten zu Schadenersatz. Stellen Sie das Gerät auf eine gerade Fläche oder Weitere Ansprüche bleiben vorbehalten. auf das AQA drink Pro 20 Kabinett (optional erhält- lich). Hinweis! Auftischgerät Der Anwender erhält mit dem Erwerb des Positionieren Sie die Tropfschale an den dafür vor-...
  • Seite 8 Die jeweilge Einbau- und Bedienungsanleitung für bzw. das Gerät einschalten die Installation von Filtern beachten. Wir empfehlen Vorsicht! die auf das Gerät optimal abgestimmten BWT Filter zu verwenden. Warnhinweise und Transport- bzw. Lagervorschriften laut Hersteller beachten. 5.4  Wasseranschluss und Befüllen des Systems Gasflaschen vor übermäßiger Erwärmung, mechani-...
  • Seite 9 Die CO2 Gaskonzentration errechnet sich wie folgt: Die nachfolgende Übersicht zeigt die erforderlichen Raumvolumina der üblichen CO 2 Flaschengrößen (gerechnet mit einer CO 2 Gasdichte von 2 kg/m3): Gasvolumen od. Flascheninhalt (m ) CO2 Gaskonzentration im Raum (Vol.-%) = Raumvolumen (m ) Sicherheitstechnisch Sicherheitstechnisch erforderliche erforderliches...
  • Seite 10 Druck sollte ca. 1 bar über dem Wasser- druck von ca. 2 bar eingestellt werden, das bedeutet ca. 3 bar. Die AQA drink Pro 20 Wasserspender sind techni- sche Geräte, welche das Trinkwasser dem Endver- Wechseln braucher in hygienisch aufbereiteter Form zur Ver- Kontrollieren: fügung stellen.
  • Seite 11 UV-Lampe vermeiden wir, die durchgeführten Pflege- und Hygienearbei- • Bei UV-Lampenbruch den Raum für ca. 30 Minuten ten im AQA drink Pro 20 Hygieneprotokoll zu do- lüften und Bruchteile mit Schnittschutzhandschu- kumentieren. Ein Exemplar ist am Ende (Kapitel 10) hen entfernen dieser Einbau- und Bedienungsanleitung beigefügt.
  • Seite 12 7. Entsorgung Verpackung Das Verpackungsmaterial ist zu 100% wieder verwertbar. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial außerhalb der Reichwei- te von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt. Produkt Das Produkt ist aus wiederverwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2002/96/EG, Elek- tro- und Elektronik-Altgeräte (WEEE).
  • Seite 13 Fehler Ursache Fehlerbehebung Kein Bezug von Wasser Nicht genug Wasser im Wasserzufuhr überprüfen bzw. ggf. Leitungen im Gerät Tank überprüfen. CO 2 möglich Pumpe defekt Servicetechniker kontaktieren CO 2 CO 2 Ein-/Ausschalter -Ein-/Ausschalter an der Rückseite einschalten an der Rückseite ist ausgeschaltet CO 2 CO 2...
  • Seite 14 9. AQA drink Pro 20 Hygiene-Checkliste Häufigkeit der Tätigkeit Art der Bauteil auszuführen durch Tätigkeit täglich wöchentlich halbjährlich jährlich Externes Reinigung Kunde/Betreiber Gehäuse und (Oberfläche des Geräts mit Gerätefront einem Entkalkerspray von Kalkflecken befreien und anschließend mit einem Hygienespray reinigen und desinfizieren.)
  • Seite 15 örtlichen Gegebenheiten. Wir empfehlen spätestens halbjährlich eine Desinfektion sowie einen Austausch des eingesetzten Filters durch qualifiziertes Fachpersonal zu veranlassen. Für einwandfreie Hygiene sollte der AQA drink Pro 20 Wasserspender durch eine verantwortliche und ge- schulte Person wöchentlich gereinigt werden.
  • Seite 16 Use for the intended purpose ......................17 Construction and function of the AQA drink Pro 20 ..............17 unction of the integral UV system in the AQA drink Pro 20 ............18 AQA drink Pro 20 cabinet (optional) ....................18 Operating and safety instructions ......................19 Warranty and Disclaimer .........................19...
  • Seite 17 1. Scope of delivery • AQA drink Pro 20 water dispenser Available as optional extras: • Drip tray • Cabinet with drip tray holder and attached waste- • Power cable water tank • Water installation kit • CO 2 installation kit 2.
  • Seite 18 CAS: cooled and still, room temperature and still, cooled with CO 2 Fig. 2: Control panel of the AQA drink Pro 20 CAS Fig. 1 shows the AQA drink Pro 20 water dispenser. Abb. 2: Bedienfeld AQA drink Pro 20 CAS...
  • Seite 19 3.4 AQA drink Pro 20 cabinet (optional) The rear panel of the AQA drink Pro 20 CAS water The AQA drink Pro 20 water dispenser (Fig. 4) is also dispenser has the following connections (Fig. 3) available with an optional cabinet for installing the water dispenser as a free-standing unit.
  • Seite 20 Rinse the water pipe before the device safe and efficient use of the AQA drink Pro 20 is reconnected. water dispenser. Despite all safety precautions,...
  • Seite 21 Note! damaged in transit. Defective parts must be re- placed immediately. With the acquisition of the AQA drink Pro 20 water dispenser, the user receives an exclusive, non- 5.2 Preparing the AQA drink Pro 20 water dispenser transferable right to use the software installed by Place the device on a level surface or on the AQA the manufacturer.
  • Seite 22 5.5 Installing/replacing the CO 2 gas cylinder and Observe the installation and operating instructions switching on the unit for the installation of filters. We recommend using Caution! BWT filters, which are ideally suited for the device. Observe manufacturer's warnings 5.4 Connecting the water and filling this system transportation and storage regulations.
  • Seite 23 The CO2 gas concentration is calculated as follows: The following overview shows the required room volumes for common CO 2 cylinder sizes (calculated on the basis of a CO 2 gas density of 2 kg/m³): Gas volume or cylinder content (m ) CO2 gas concentration in the room (vol.
  • Seite 24 6. Maintenance and hygiene The CO 2 pressure should be set to approx. 1 bar above the water pressure of approx. 2 bar, i.e., AQA drink Pro 20 water dispensers are technical approx. 3 bar. devices which provide consumers with hygienically processed drinking water.
  • Seite 25 In the event of longer breaks in operation, close the shut-off valve in the inlet of the water dispenser and Fig. 9: UV lamp recess under the AQA drink Pro 20 disconnect the unit from the power supply (pull out cover the connector).
  • Seite 26 7. Disposal Packaging The packaging material is 100 % recyclable. Observe local disposal regulations. Keep the packaging material out of the reach of children, since it represents a potential source of danger. Product The product is made from recyclable materials. This device has the conformity marking in accordance with the European Directive 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
  • Seite 27 Error Cause Error recovery CO 2 On/off switch Switch the CO 2 On/off switch to On on the rear panel is switched off CO 2 pressure is too high Close the CO 2 gas cylinder and relieve the Cannot dispense carbonated water pressure using the pressure regulator.
  • Seite 28 9. AQA drink Pro 20 hygiene checklist Frequency of action Type of Component To be performed by action daily weekly six-monthly annually External housing Cleaning Customer/operating and front panel company (remove lime marks from the surface of the device using a descaling...
  • Seite 29 We recommend having the water dispenser disinfected and the water filter replaced by qualified personnel at least every six months. For proper hygiene, the AQA drink Pro 20 water dispenser should be cleaned weekly by a responsible, trained person.
  • Seite 30 BWT is helping to design the clean energy supply of the 21st century. BWT – For You & Planet Blue expresses our claim to assume ecological, economical and social respon- sibility, to offer our customers the best products,...
