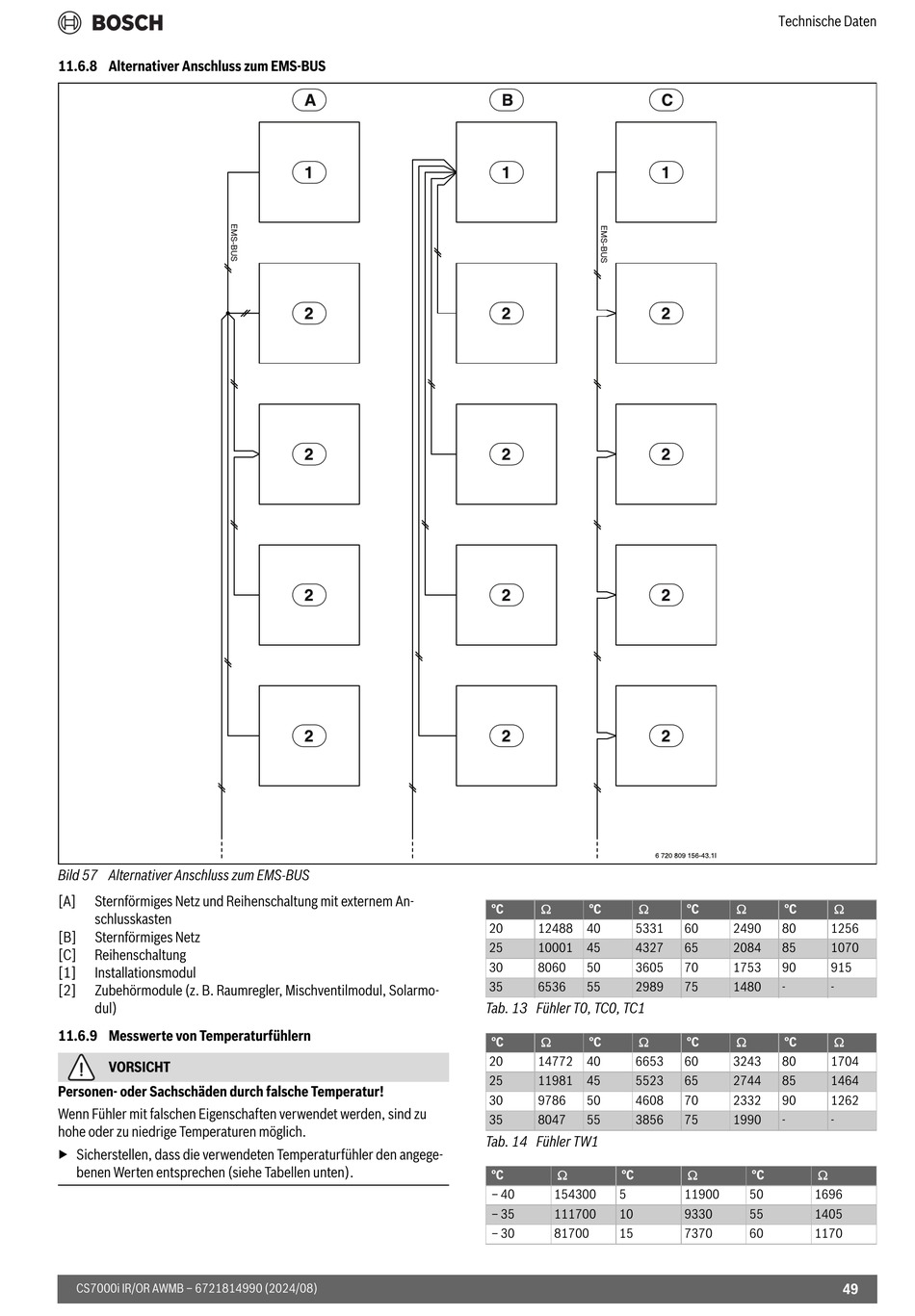

11.6.8 Alternativer Anschluss zum EMS-BUS
Bild 57 Alternativer Anschluss zum EMS-BUS
[A]
Sternförmiges Netz und Reihenschaltung mit externem An-
schlusskasten
[B]
Sternförmiges Netz
[C]
Reihenschaltung
[1]
Installationsmodul
[2]
Zubehörmodule (z. B. Raumregler, Mischventilmodul, Solarmo-
dul)
11.6.9 Messwerte von Temperaturfühlern
VORSICHT
Personen- oder Sachschäden durch falsche Temperatur!
Wenn Fühler mit falschen Eigenschaften verwendet werden, sind zu
hohe oder zu niedrige Temperaturen möglich.
▶ Sicherstellen, dass die verwendeten Temperaturfühler den angege-
benen Werten entsprechen (siehe Tabellen unten).
CS7000i IR/OR AWMB – 6721814990 (2024/08)
°C
°C
20
12488
40
5331
25
10001
45
4327
30
8060
50
3605
35
6536
55
2989
Tab. 13 Fühler T0, TC0, TC1
°C
°C
20
14772
40
6653
25
11981
45
5523
30
9786
50
4608
35
8047
55
3856
Tab. 14 Fühler TW1
°C
°C
– 40
154300
5
– 35
111700
10
– 30
81700
15
Technische Daten
°C
°C
60
2490
80
1256
65
2084
85
1070
70
1753
90
915
75
1480
-
-
°C
°C
60
3243
80
1704
65
2744
85
1464
70
2332
90
1262
75
1990
-
-
°C
11900
50
1696
9330
55
1405
7370
60
1170
49
