Installation
5.8
Klemmenkastenanordnung

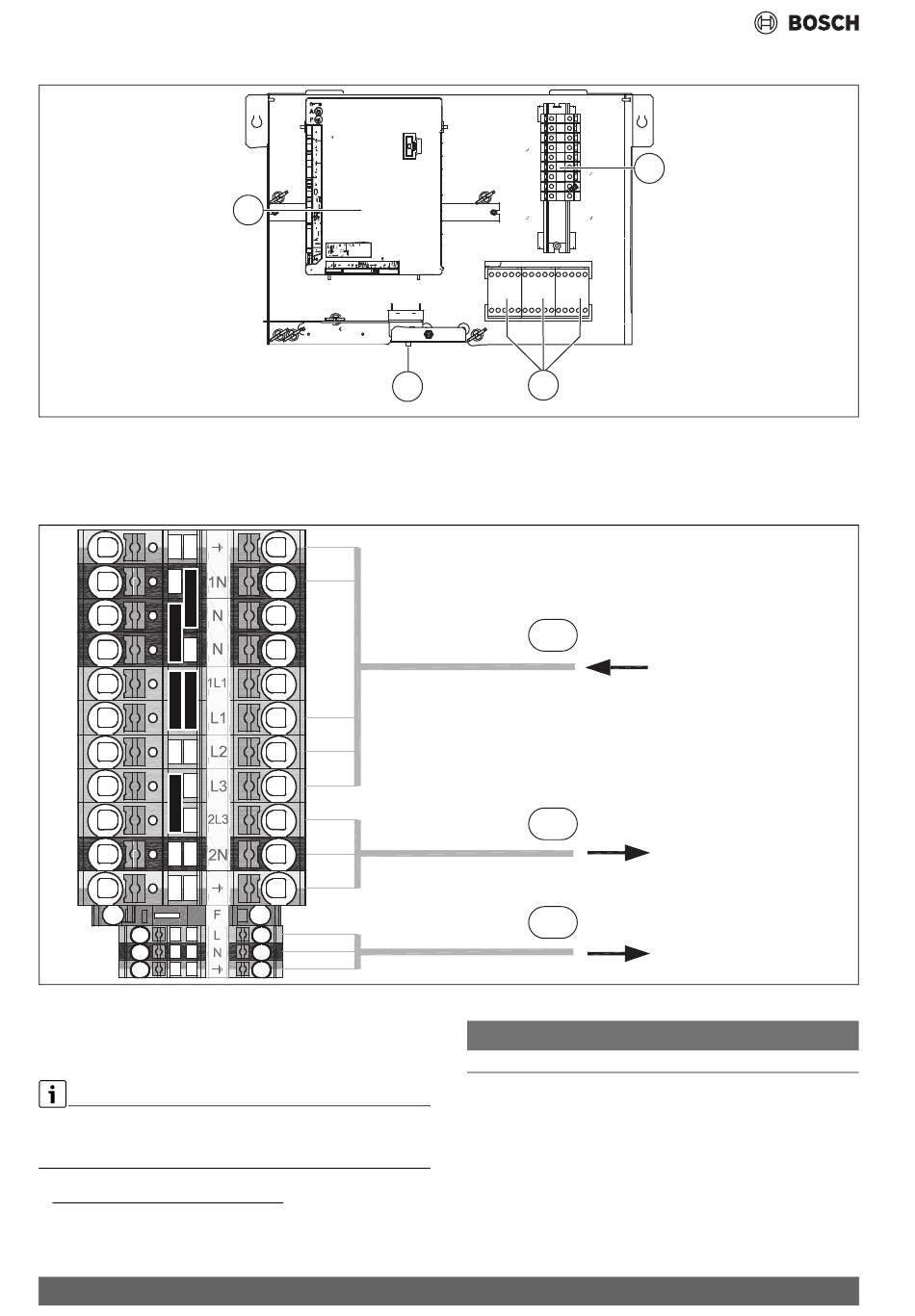

Bild 23 Klemmenkastenanordnung
[1]
Anschlussklemmen
[2]
Schütze K1, K2, K3 für Elektroheizung
[3]
Entriegeln des Überhitzungsschutzes der Elektro-Heizeinsatz
[4]
Installationsmodul SEC20
Bild 24 Klemmenbelegung im Klemmenkasten
[1]
400 V 3 N~ 16 A, Eingang
[2]
230 V 1 N~, Wärmepumpe 5/7/9
[3]
230 V 1 N~, EMS Plus Zubehör
Elektro-Heizeinsatz nur bei L1 und L2 während des Wärmepumpenbe-
triebs. Ansonsten benötigt die Wärmepumpe eine separate Spannungs-
versorgung über den Hauptverteiler.
1) Alternativ können die einphasigen Wärmepumpen eine direkte Netzzuleitung
vom Sicherungskasten erhalten.
18
4
3
1)
2
6 720 810 940-03.2T
5.8.1
Klemmenbelegung im Klemmenkasten, 9-kW-Elektro-Heiz-
einsatz 3 N~, Standardeinstellung
1
2
3
HINWEIS
Der Anschluss mit EVU findet sich in Kapitel .
CS7000i IR/OR AWMB – 6721814990 (2024/08)
1
6 720 809 156-16.4I
