Anschlussplan für EVU/SG 3-phasig

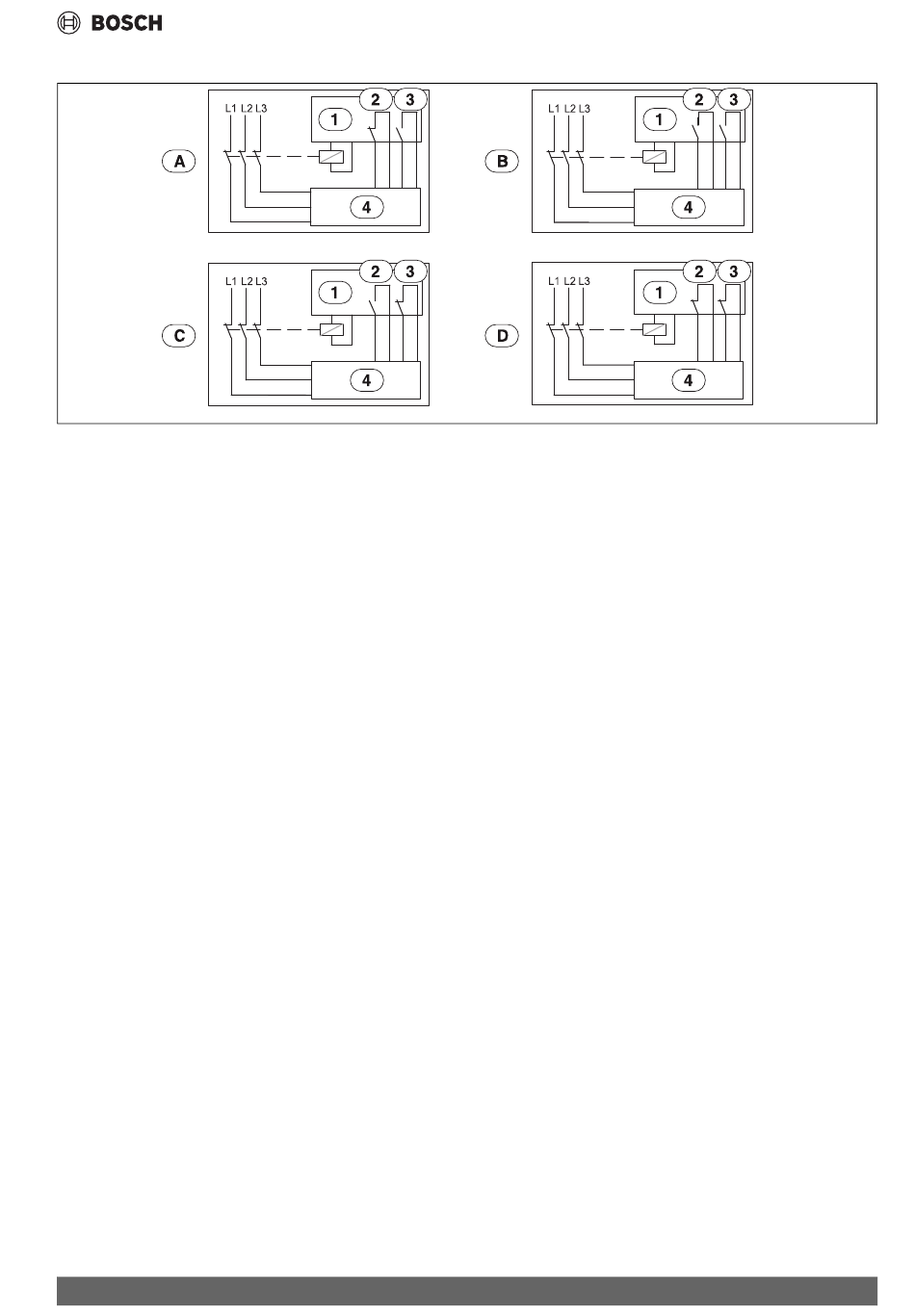

Bild 36 Anschlussplan für EVU/SG (3-phasig)
[1]
Tarifsteuerung
[2]
EVU
[3]
SG (Smart Grid)
[4]
Bedieneinheit für Außeneinheit/Inneneinheit
[A]
Betriebszustand 1, Stand-by
EVU-Funktion = 1
SG-Funktion = 0
[B]
Betriebszustand 2, Normaler Betrieb
EVU-Funktion = 0
SG-Funktion = 0
[C]
Betriebszustand 3, Erhöhung der Heizkreistemperatur
EVU-Funktion = 0
SG-Funktion = 1
[D]
Betriebszustand 4, Erzwungener Betrieb
EVU-Funktion = 1
SG-Funktion = 1
CS7000i IR/OR AWMB – 6721814990 (2024/08)
Zubehöre
0010022391-002
29
