  • Seite 1 Installationsanleitung Erdwärmepumpe Compress 7800i LW CS7800iLW M | CS7800iLW MF...

  • Seite 2: Inhaltsverzeichnis

    Funktion und Betrieb ....... . . 32 Heizen allgemein ......32 Compress 7800i LW – 6721826030 (2022/04)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Jede andere Verwendung gilt als nicht – Für den sicheren und umweltverträglichen Be- bestimmungsgemäß. Eventuell daraus resultierende trieb ist eine mindestens jährliche Inspektion so- Schäden sind von der Haftung ausgenommen. wie eine bedarfsabhängige Reinigung und Wartung erforderlich. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 4: Vorschriften

    Tab. 2 Wasserbeschaffenheit Zusätzliche Wasseraufbereitung zur Vermeidung von Kalkablage- rungen Eine schlechte Heizwasserqualität fördert die Schlamm- und Kalkbil- dung. Dies kann zu Funktionsstörungen und Beschädigungen des Wär- metauschers in der Wärmepumpe führen. Gemäß der aktuellen Compress 7800i LW – 6721826030 (2022/04)
  • Seite 5 • Entmineralisiertes Füllwasser mit einer elektrischen Leitfähigkeit von ≤ 10 Mikrosiemens/cm verwenden. Um zu verhindern, dass Sauerstoff in das Heizwasser dringt, muss das Ausdehnungsgefäß entsprechend dimensioniert sein. Wenn diffusionsoffene Rohre installiert werden, ist eine Systemtren- nung mithilfe eines Wärmetauschers notwendig. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 6: Produktbeschreibung

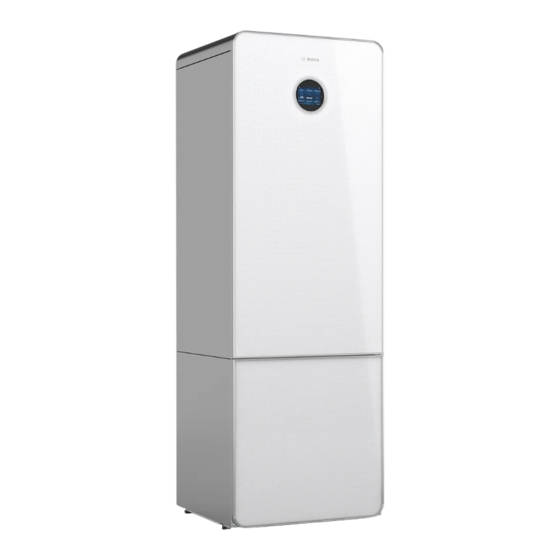

    CS7800iLW MF mit Blechfront. pe. Es enthält Angaben zur Leistung, Artikelnummer und Seriennummer Die Wärmepumpe darf nur in geschlossenen Warmwasser-Heizungsan- sowie zum Fertigungsdatum der Wärmepumpe. lagen nach EN 12828 eingebaut werden. Eine andere Verwendung ist Compress 7800i LW – 6721826030 (2022/04)

  • Seite 7: Produktübersicht

    Position des Halters für das Connect-Key-Modul bei der Ausliefe- telkreis) rung. Das Kabel ist werkseitig an der Wärmepumpe und am Halter [15] Inverter angeschlossen. Vor der Inbetriebnahme den Halter mit der mag- netischen Unterseite auf der Wärmepumpenabdeckung anbrin- Compress 7800i LW – 6721826030 (2022/04)

  • Seite 8: Abmessungen, Mindestabstände Und Rohranschlüsse

    > 0 > 0 ≥ 200 > 0* 1780 ≥ 800 0010021975-001 Bild 4 Abmessungen und Mindestabstände * Beim Anschluss der Kabel auf der Rückseite muss der Wandabstand der Wärmepumpe mindestens 50 mm betragen. Compress 7800i LW – 6721826030 (2022/04)
  • Seite 9 Produktbeschreibung 0010018211-001 Bild 5 Anschlussabmessungen, Ansicht von oben Compress 7800i LW – 6721826030 (2022/04)

  • Seite 10: Zubehöre

    Informationen zum kompletten Lieferumfang erhalten Sie beim Lie- • Zusätzliche Solekreispumpe/Brunnenkreispumpe feranten. Die folgenden Bauteile sind für die Inbetriebnahme und den Betrieb der Anlage notwendig. Solekreis: • Ausdehnungsgefäß • Manometer • Überdrucksicherheitsventil • Befülleinrichtung Heizungsanlage: • Ausdehnungsgefäß • Manometer Compress 7800i LW – 6721826030 (2022/04)

  • Seite 11: Installationsvorbereitung

    Thermostatventile an Heizkörpern und Fußbodenheizung können die Heizungsanlage negativ beeinflussen, da sie den Volumenstrom dros- seln. Dies muss die Wärmepumpe durch eine höhere Temperatur kom- pensieren, was in höheren Betriebskosten resultiert. Wenn Thermostatventile installiert sind, diese nicht zu niedrig einstellen. Compress 7800i LW – 6721826030 (2022/04)
  • Seite 12 Installation 0010022520-001 Bild 7 Transportmöglichkeiten A und B Wärmepumpe als Ganzes Wärmepumpe in zwei Teilen Compress 7800i LW – 6721826030 (2022/04)
  • Seite 13 Installation 0010022521-001 Bild 8 Transportmöglichkeiten C und D Wärmepumpe in zwei Teilen Wärmepumpe in drei Teilen Compress 7800i LW – 6721826030 (2022/04)
  • Seite 14 Installation Zerlegung der Wärmepumpe 0010022523-002 Bild 9 Zerlegen der Wärmepumpe Compress 7800i LW – 6721826030 (2022/04)
  • Seite 15 Installation 0010022224-002 Bild 10 Zerlegen der Wärmepumpe Compress 7800i LW – 6721826030 (2022/04)
  • Seite 16 Installation 0010022524-002 Bild 11 Zerlegen der Wärmepumpe Compress 7800i LW – 6721826030 (2022/04)
  • Seite 17 Installation 0010022525-002 Bild 12 Zerlegen der Wärmepumpe Compress 7800i LW – 6721826030 (2022/04)

  • Seite 18: Auspacken

    Beschreibung der empfohlenen Installationsschritte. 1. Ablassschlauch anschließen. 2. Wärmepumpe an Solesystem anschließen. 3. Wärmepumpe an Heizungsanlage anschließen. 4. Wärmepumpe an Wasserleitung anschließen. 5. Außentemperaturfühler montieren. 6. Eventuelles Zubehör montieren. 7. Bei Bedarf CAN-BUS-Leitung an Zubehör anschließen. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 19: Anschluss

    Anschluss an den Soleeintritt der Wärmepumpe montieren. Das Speichervolumen muss mindestens 3% des Gesamtvolumens des Solesystems betragen. ▶ Sicherheitsventil montieren (3 bar). ▶ Manometer montieren (0–4 bar). ▶ Überlaufleitung vom Sicherheitsventil zu einem Behälter in frostsi- cherer Umgebung verlegen. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 20: Anschließen Der Wärmepumpe An Die Heizungsanlage

    Installationsleiterplatte an den externen Eingang ▶ Gegebenenfalls Warmwasser-Zirkulationspumpe (Zubehör) montie- 1–3 angeschlossen. Funktion für externen Eingang einstellen ( ren. Reglerhandbuch). ▶ Warmwasseraustritt [1] anschließen. ▶ Rücklauf von der Heizungsanlage anschließen [1]. ▶ Kaltwassereintritt [2] anschließen. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 21: Elektrischer Anschluss

    (TP) 2 x 2 x 0,75 (oder gleichwertig) geeignet. Alternativ können zur Verlegung im Freien zugelassene Twisted-Pair-Kabel mit Schirmung und einem Mindestquerschnitt von 0,75 mm verwendet werden. • Die maximal zulässige Leitungslänge beträgt 30 m. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 22: Ems-Bus

    5 V und 1 mA angepasst sind. 6 720 809 156-23.1I ▶ Wenn Zwischenrelais erforderlich sind, ausschließlich Relais mit Bild 19 Platzierung des Außentemperaturfühlers Goldkontakten verwenden. Die externen Eingänge können für die Fernsteuerung einzelner Funktio- nen des Reglerungs verwendet werden. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 23: Anschlüsse Auf Der Installationsleiterplatte

    Max. Last am Relaisausgang PB1/PB3: 2 A, cos> 0,4. Bei höherer Be- [A0] Sammelalarm lastung Montage eines Zwischenrelais oder Schutz. [PW2] Warmwasser-Zirkulationspumpe [PB1/PB3] Brunnenkreispumpe/zusätzliche Solekreispumpe, 230 V. Der Ausgang wird aktiviert, wenn der Brun- nenkreis als Solekreis ausgewählt wird [PB1/PB3, 0-10V] Drehzahlsteuerung für zusätzliche Solekreispum- Compress 7800i LW – 6721826030 (2022/04)

  • Seite 24: Montage Der Verkleidung

    Installation Montage der Verkleidung 0010021403-001 Bild 21 Montage der Verkleidung Compress 7800i LW – 6721826030 (2022/04)
  • Seite 25 Installation [max. 2,5 Nm] 0010021393-002 Bild 22 Montage der Verkleidung Compress 7800i LW – 6721826030 (2022/04)

  • Seite 26: Anbringen Des Halters Für Connect-Key

    Außer dem Halter zeigt die Abbildung auch das im Halter sitzen- de Connect-Key ▶ Halter mittels Magnet auf der oberen Wärmepumpenabdeckung an- bringen. ▶ Verschiedene Positionen testen, um den bestmöglichen Empfang si- cherzustellen (A, B, C). Wandmontage Compress 7800i LW – 6721826030 (2022/04)
  • Seite 27 1. Stelle in der Nähe der Wärmepumpe suchen, an der der Empfang op- timal ist. 2. Position der Bohrungen markieren. 3. Montagebohrungen anbringen. Für das Wandmaterial geeigneten Bohrer verwenden. 4. Halter an der Wand festschrauben. 0010036518 Bild 26 Montage des Halters an der Wand Compress 7800i LW – 6721826030 (2022/04)

  • Seite 28: Inbetriebnahme

    Für folgende Beschreibung des Befüllens ist die als Zubehör erhältliche ▶ Ventile der Befülleinrichtung auf die Befüllposition stellen. Befüllstation erforderlich. Gehen Sie mit einer anderen Ausrüstung glei- chermaßen vor. 0010032928-001 0010032926-001 Bild 27 Befülleinrichtung Bild 29 Befülleinrichtung in Befüllposition Compress 7800i LW – 6721826030 (2022/04)

  • Seite 29: Befüllen Und Entlüften Von Wärmepumpe Und Heizungsanlage

    Bild 32 Befülleinrichtung in Druckerhöhungsposition ten außergewöhnlich hohe Temperaturen signalisiert, enthält die Hei- zungsanlage ggf. noch Luft. In diesem Fall wird ein automatischer Entlüftungszyklus gestartet. Außerdem kontrollieren, dass der Partikel- filter nicht verschmutzt ist. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 30: Anlage Ohne Bypass

    Inbetriebnahme 6.2.1 Anlage ohne Bypass VL91 FC91 GC91 VC14 VC11 VW97 VW95 0010023838-002 Bild 35 Wärmepumpe und Heizungsanlage ohne Bypass 1. Wärmepumpe stromlos schalten. 2. Ventil [VC11] im Rücklauf der Heizungsanlage schließen. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 31: Betriebsdruck Der Heizungsanlage Einstellen

    ▶ Sofern nicht anders angegeben, auf 2 bar auffüllen. ▶ Wenn der Druck nicht konstant bleibt, prüfen, ob die Heizungsanlage und das Ausdehnungsgefäß dicht sind. Funktionstest ▶ Anlage entsprechend der Anleitung für die Bedieneinheit in Betrieb nehmen. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 32: Funktion Und Betrieb

    Hauses liegt und der integrierte elektrischer Zuheizer zusammen mit der Wärmepumpe den Bedarf deckt, sobald die Wärmepumpe allein nicht mehr ausreicht. Außerdem wird der elektrische Zuheizer im Alarmbetrieb sowie durch die Funktion Extra-Warmwasser und durch die thermische Desinfektion aktiviert. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 33: Wartung

    ▶ Alarmprotokoll kontrollieren (Reglerhandbuch). sen und sorgfältig lüften. Zugänglichkeit des Kältekreises für einfache Wartungsarbeiten Für einfache Wartungsarbeiten am Kältekreises kann die Front demon- tiert werden. 0010023481-001 Bild 37 Zugänglichkeit des Kältekreises für einfache Wartungsarbeiten Compress 7800i LW – 6721826030 (2022/04)

  • Seite 34: Zugänglichkeit Des Kältekreises Für Umfangreiche Wartungsarbeiten

    Wartung Zugänglichkeit des Kältekreises für umfangreiche Wartungsarbeiten Für den Transport und umfangreiche Wartungsarbeiten kann der Kälte- kreises ganz herausgezogen und geöffnet werden. 90° 0010023483-001 Bild 38 Zugänglichkeit des Kältekreises für umfangreiche Wartungsarbeiten, Schritte 1–6 Compress 7800i LW – 6721826030 (2022/04)

  • Seite 35: Überhitzungsschutz

    Durchfluss durch Wärmepumpe und Heizungsanlage ungehindert er- folgt. ▶ Wenn der Schutzleiter abgeklemmt wurde, z. B. für Wartungsarbei- ▶ Anlagendruck kontrollieren. ten am Kältekreises, darauf achten, dass er wieder angeklemmt wird. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 36: Partikelfilter

    Ein Abscheider verlängert außerdem die Lebensdauer der Kompo- nenten sowohl in der Wärmepumpe als auch in der übrigen Heizungsanlage. Kältemittelkreis Eingriffe in den Kältemittelkreis dürfen nur von einem für Kältetechnik zugelassenen Fachbetrieb durchgeführt werden. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 37: Umweltschutz Und Entsorgung

    B. „Europäische Richtlinie 2012/19/EG über Elektro- und Elekt- unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, ronik-Altgeräte“. Diese Vorschriften legen die Rahmenbedingungen fest, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- die für die Rückgabe und das Recycling von Elektronik-Altgeräten in den fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.

  • Seite 38: Technische Daten

    3,77 4,02 4,18 4,11 SCOP für Niedertemperaturheizung (+35 °C), warmes 5,35 5,35 5,55 5,38 Klima Jahreszeitlich bedingte Raumheizungs-Energieeffizienz 210,63 204,67 205,54 196,61 (ηs) B0/W35 °C Jahreszeitlich bedingte Raumheizungs-Energieeffizienz (ηs) B0/W55 °C Warmwasser Energieklasse Warmwasserbereitung Compress 7800i LW – 6721826030 (2022/04)
  • Seite 39 Nenndurchfluss, Heizkörper (Ethylenglykol-Gemisch als 0,21 0,30 0,44 0,57 Frostschutz -15 °C) Nenndurchfluss, Heizkörper (Ethylenglykol-Gemisch als m³/h 0,76 1,08 1,58 2,05 Frostschutz -15 °C) Max. externe Restförderhöhe bei Nenndurchfluss, Fuß- bodenheizung (Ethylenglykol-Gemisch als Frostschutz - 15 °C) Compress 7800i LW – 6721826030 (2022/04)
  • Seite 40 1) Richtwert für die effektivsten Pumpen: EEI ≤ 0,20 2) Evtl. externe Umwälzpumpe in Installation vorsehen 3) Empfohlener Betriebsdruck 2,0 bar 4) Schmelzsicherung Typ gL–gG oder MCB mit Charakteristik C 5) Frequenzgesteuerter Kompressor Tab. 7 Technische Daten Compress 7800i LW – 6721826030 (2022/04)

  • Seite 41: Pumpendiagramm

    CS7800iLW 8 M | CS7800iLW 8 MF) H [m] Q [m³/h] 0010025719-001 Bild 42 Pumpe (PB3) für Solekreis (CS7800iLW 12 M | CS7800iLW 12 MF und CS7800iLW 16 M | CS7800iLW 16 MF) H [m] Q [m³/h] 0010025720-001 Bild 43 Compress 7800i LW – 6721826030 (2022/04)

  • Seite 42: Symbolerklärung

    Hydraulische Weiche mit Fühler schluss Manometer Systemtrennung nach EN1717 Wärmetauscher Füllen/Entleeren Ausdehnungsgefäß mit Volumenstrommesseinrichtung Kappenventil Wasserfilter Magnetitabscheider Auffangbehälter Wärmemengenzähler Luftabscheider Heizkreis ∏ Warmwasseraustritt Automatischer Entlüfter Fußboden-Heizkreis Relais Kompensator Hydraulische Weiche Elektro-Heizeinsatz Tab. 8 Hydraulische Symbole Compress 7800i LW – 6721826030 (2022/04)

  • Seite 43: Standard

    Betriebsarten Komfort und Eco schnellstmöglich und in der Be- matischen und selbstregulierenden Funktionen der Wärmepumpe ge- triebsart Eco+ mit geringstmöglichem Energieaufwand erwärmt wird. nutzt. Die Leistungsstufe 16kW kann nicht ohne Pufferspeicher betrieben wer- den, wenn eine Flächenheizung eingebaut wird. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 44: Parallele Pufferspeicher

    Die Leistungsstufe 16kW kann nicht ohne Pufferspeicher betrieben wer- den, wenn eine Flächenheizung eingebaut wird. Heizungsanlage Die Heizungspumpe bzw. die Pumpen sorgen für die Umwälzung des Heizwassers durch die Wärmepumpe in die jeweilige Heizungsanlage und regulieren die abgegebene Leistung automatisch nach Bedarf. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 45: Schaltplan

    Anschlussklemmen [R10] Steckplatz für eventuellen Überlastschutz (Zubehör) [F50] Steuerungssicherung Leiterplatte [X3] Anschlussklemmen MOD-BUS [K1] Schütz Zuheizerstufe 1 [K2] Schütz Zuheizerstufe 2 [X2] Anschlussklemmen zur Begrenzung des elektrischen Zuhei- zers [FE] Überhitzungsschutz für elektrischen Zuheizer Compress 7800i LW – 6721826030 (2022/04)

  • Seite 46: Spannungsversorgung Im Auslieferzustand (6 Kw, 8 Kw, 12 Kw, 16 Kw)

    Kabel abgeklemmt und entfernt wer- sein. den. ▶ Das Anschlusskabel (Netzspannung) der Wärmepumpe ist werkseitig montiert. Wenn vom Installateur ein anderes Anschlusskabel verlegt wird, muss das vormontierte Kabel abgeklemmt und entfernt wer- den. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 47: Spannungsversorgung Evu 2/Evu 3 Mit Drei

    Die Verkleidung der Wärmepumpe kann gegebenenfalls stromführend sein. ▶ Das Anschlusskabel (Netzspannung) der Wärmepumpe ist werkseitig montiert. Wenn vom Installateur ein anderes Anschlusskabel verlegt wird, muss das vormontierte Kabel abgeklemmt und entfernt wer- den. Compress 7800i LW – 6721826030 (2022/04)

  • Seite 48: Schaltplan Hauptkreis

    Technische Daten 11.4.5 Schaltplan Hauptkreis 0010037350-002 Bild 50 Schaltplan Hauptkreis, 6–8 kW Compress 7800i LW – 6721826030 (2022/04)
  • Seite 49 Netzspannung, 400 V 3 N~ [MR1] Hochdruckpressostat Betriebsspannung Installationsleiterplatte [X1] Anschlussklemmen Betriebsspannung I/O-Modul, 230 V~ [X2] Anschlussklemmen zur Begrenzung des elektrischen Zuhei- MOD-BUS vom I/O-Modul zers Überhitzungsschutzalarm ausgelöst [EE] Elektrischer Zuheizer [ER1] Verdichter [FE] Überhitzungsschutz für elektrischen Zuheizer Compress 7800i LW – 6721826030 (2022/04)

  • Seite 50: Schaltplan Installationsleiterplatte

    Externer Eingang 3 A = 0, Standardeinstellung [I4] Externer Eingang 4 (SG) Betriebsspannung, 230 V~ [T0] Vorlauftemperaturfühler Überhitzungsschutzalarm ausgelöst [T1] Aussentemperaturfühler CAN-BUS zum I/O-Modul und Zubehör [TW1] Warmwasser-Temperaturfühler unten MOD-BUS vom I/O-Modul [TW2] Warmwasser-Temperaturfühler oben Compress 7800i LW – 6721826030 (2022/04)
  • Seite 51 ▶ Auf der ersten und der letzten Leiterplatte der CAN-BUS-Schleife muss der Terminierungsschalter in der Position EIN stehen. ▶ Maximallast am Relaisausgang: 2 A, cosφ > 0,4. ▶ Maximale Gesamtlast der Leiterplatte: 6,3 A. Werkseitiger Anschluss Anschluss bei Installation/Zubehör Compress 7800i LW – 6721826030 (2022/04)

  • Seite 52: Schaltplan I/O-Modul

    P = 5, Größe 0 (CS7800iLW 6 M | CS7800iLW 6 MF) P = 1, Größe 1 (CS7800iLW 8 M | CS7800iLW 8 MF) P = 2, Größe 2 (CS7800iLW 12 M | CS7800iLW 12 MF) Compress 7800i LW – 6721826030 (2022/04)
  • Seite 53 Temperaturfühler Solevorlauf [TR1] Temperaturfühler Kompressor [TR3] Temperaturfühler Flüssigkeitsleitung Heizbetrieb [TR5] Temperaturfühler Sauggas [TR6] Temperaturfühler Heißgas [VR0] Elektronisches Expansionsventil, Kältemittel-Zwischenspei- cher [VR1] Elektronisches Expansionsventil [F50] Sicherung 6,3 A [PB3] Solekreispumpe Werkseitiger Anschluss Anschluss bei Installation/Zubehör Compress 7800i LW – 6721826030 (2022/04)

  • Seite 54: Übersicht Can-, Ems-, Mod-Bus

    Technische Daten 11.4.8 Übersicht CAN-, EMS-, MOD-BUS CANbus MODbus 0010021978-003 Bild 54 Übersicht CAN-, EMS-, MOD-BUS Wärmepumpe Kühlmodul Compress 7800i LW – 6721826030 (2022/04)
  • Seite 55 Technische Daten Installationsleiterplatte I/O-Modul Inverter Connect-Key (Zubehör) Raumtemperaturfühler (Zubehör) EMS-Modul (Zubehör) Überlastschutz (Zubehör) [PC0] Wärmeträgerpumpe Werkseitiger Anschluss Anschluss bei Installation/Zubehör Compress 7800i LW – 6721826030 (2022/04)

  • Seite 56: Anschlussmöglichkeiten Für Ems-Bus

    Technische Daten 11.4.9 Anschlussmöglichkeiten für EMS-BUS 0010021991-002 Bild 55 Anschlussmöglichkeiten EMS-BUS EMS-BUS, Sternschaltung + Reihenschaltung mit externer An- schlussdose EMS-BUS, Sternschaltung EMS-BUS, Reihenschaltung Installationsleiterplatte Mischermodul (Zubehör) Raumtemperaturfühler (Zubehör) Compress 7800i LW – 6721826030 (2022/04)

  • Seite 57: Messwerte Von Temperaturfühlern

    –10 112400 20000 4943 1559 –5 85790 16090 4137 100 1344 ±0 66050 13030 3478 105 1162 51220 10610 2938 110 1009 40040 8697 2492 115 879 Tab. 12 Fühler NTC R80: TR1, TR6 Compress 7800i LW – 6721826030 (2022/04)

  • Seite 58: Inbetriebnahmeprotokoll

    Wurde ein Funktionstest einzelner Baugruppen (Pumpe, Mischventil, 3-Wege- Ventil, Kompressor usw.) durchgeführt? Bemerkungen:  Ja |  Nein Wurden die Temperaturwerte im Menü überprüft und dokumentiert? ________ °C ________ °C ________ °C ________ °C ________ °C ________ °C Einstellungen für Zuheizer: Compress 7800i LW – 6721826030 (2022/04)

  • Seite 59: Schutzfunktionen

     Ja |  Nein Wurde die Inbetriebnahme ordnungsgemäß ausgeführt?  Ja |  Nein Sind weitere Maßnahmen des Installateurs notwendig? Bemerkungen: Unterschrift des Installateurs: Unterschrift des Kunden oder des Installateurs: Tab. 13 Inbetriebnahmeprotokoll Compress 7800i LW – 6721826030 (2022/04)
  • Seite 60 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
