5.8.2

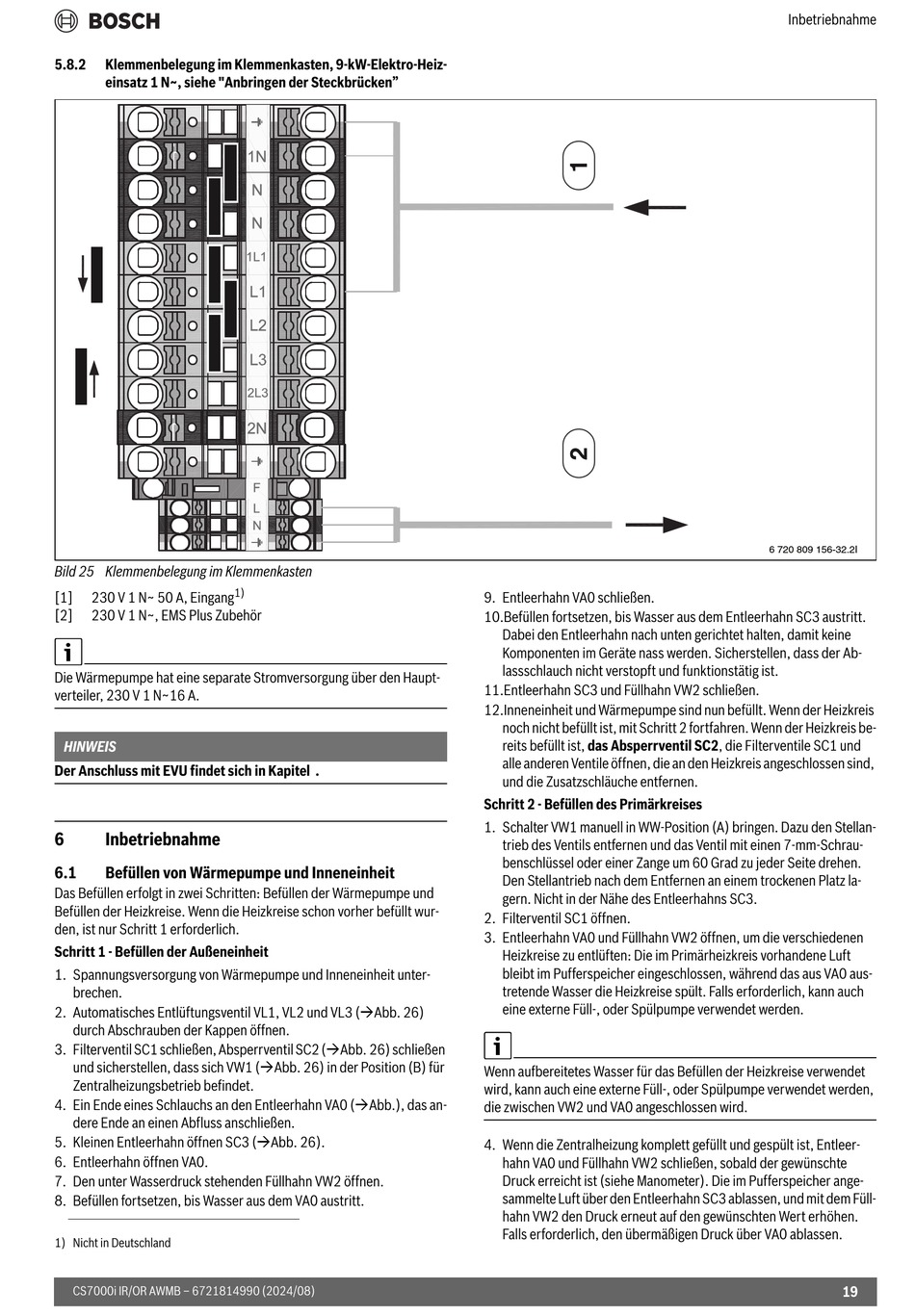

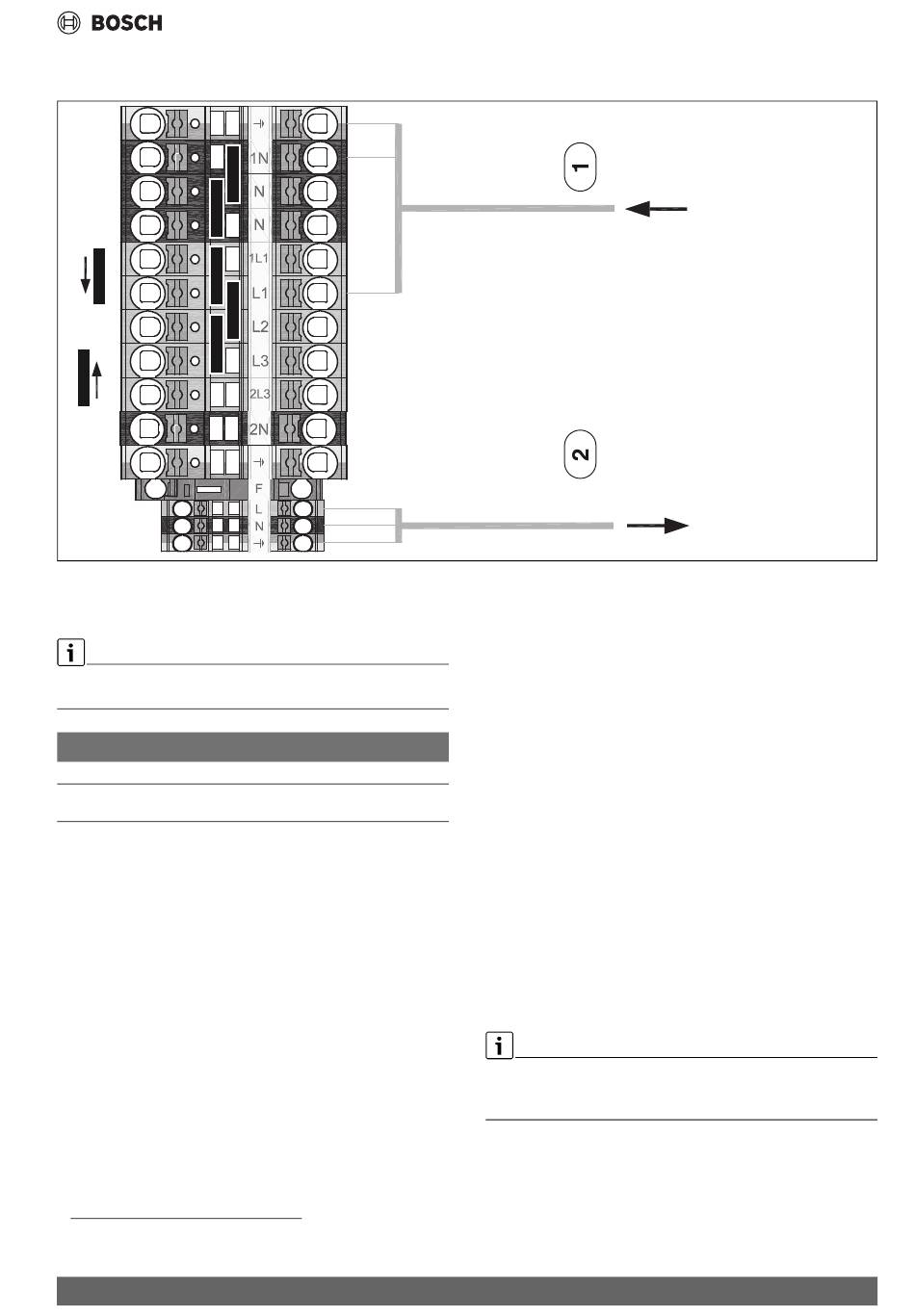

Klemmenbelegung im Klemmenkasten, 9-kW-Elektro-Heiz-
einsatz 1 N~, siehe "Anbringen der Steckbrücken"
Bild 25 Klemmenbelegung im Klemmenkasten
[1]
230 V 1 N~ 50 A, Eingang
[2]
230 V 1 N~, EMS Plus Zubehör
Die Wärmepumpe hat eine separate Stromversorgung über den Haupt-
verteiler, 230 V 1 N~16 A.
HINWEIS
Der Anschluss mit EVU findet sich in Kapitel .
6
Inbetriebnahme
6.1
Befüllen von Wärmepumpe und Inneneinheit
Das Befüllen erfolgt in zwei Schritten: Befüllen der Wärmepumpe und
Befüllen der Heizkreise. Wenn die Heizkreise schon vorher befüllt wur-
den, ist nur Schritt 1 erforderlich.
Schritt 1 - Befüllen der Außeneinheit
1. Spannungsversorgung von Wärmepumpe und Inneneinheit unter-
brechen.
2. Automatisches Entlüftungsventil VL1, VL2 und VL3 (Abb. 26)
durch Abschrauben der Kappen öffnen.
3. Filterventil SC1 schließen, Absperrventil SC2 (Abb. 26) schließen
und sicherstellen, dass sich VW1 (Abb. 26) in der Position (B) für
Zentralheizungsbetrieb befindet.
4. Ein Ende eines Schlauchs an den Entleerhahn VA0 (Abb.), das an-
dere Ende an einen Abfluss anschließen.
5. Kleinen Entleerhahn öffnen SC3 (Abb. 26).
6. Entleerhahn öffnen VA0.
7. Den unter Wasserdruck stehenden Füllhahn VW2 öffnen.
8. Befüllen fortsetzen, bis Wasser aus dem VA0 austritt.
1) Nicht in Deutschland
CS7000i IR/OR AWMB – 6721814990 (2024/08)
1)
9. Entleerhahn VA0 schließen.
10.Befüllen fortsetzen, bis Wasser aus dem Entleerhahn SC3 austritt.
Dabei den Entleerhahn nach unten gerichtet halten, damit keine
Komponenten im Geräte nass werden. Sicherstellen, dass der Ab-
lassschlauch nicht verstopft und funktionstätig ist.
11.Entleerhahn SC3 und Füllhahn VW2 schließen.
12.Inneneinheit und Wärmepumpe sind nun befüllt. Wenn der Heizkreis
noch nicht befüllt ist, mit Schritt 2 fortfahren. Wenn der Heizkreis be-
reits befüllt ist, das Absperrventil SC2, die Filterventile SC1 und
alle anderen Ventile öffnen, die an den Heizkreis angeschlossen sind,
und die Zusatzschläuche entfernen.
Schritt 2 - Befüllen des Primärkreises
1. Schalter VW1 manuell in WW-Position (A) bringen. Dazu den Stellan-
trieb des Ventils entfernen und das Ventil mit einen 7-mm-Schrau-
benschlüssel oder einer Zange um 60 Grad zu jeder Seite drehen.
Den Stellantrieb nach dem Entfernen an einem trockenen Platz la-
gern. Nicht in der Nähe des Entleerhahns SC3.
2. Filterventil SC1 öffnen.
3. Entleerhahn VA0 und Füllhahn VW2 öffnen, um die verschiedenen
Heizkreise zu entlüften: Die im Primärheizkreis vorhandene Luft
bleibt im Pufferspeicher eingeschlossen, während das aus VA0 aus-
tretende Wasser die Heizkreise spült. Falls erforderlich, kann auch
eine externe Füll-, oder Spülpumpe verwendet werden.
Wenn aufbereitetes Wasser für das Befüllen der Heizkreise verwendet
wird, kann auch eine externe Füll-, oder Spülpumpe verwendet werden,
die zwischen VW2 und VA0 angeschlossen wird.
4. Wenn die Zentralheizung komplett gefüllt und gespült ist, Entleer-
hahn VA0 und Füllhahn VW2 schließen, sobald der gewünschte
Druck erreicht ist (siehe Manometer). Die im Pufferspeicher ange-
sammelte Luft über den Entleerhahn SC3 ablassen, und mit dem Füll-
hahn VW2 den Druck erneut auf den gewünschten Wert erhöhen.
Falls erforderlich, den übermäßigen Druck über VA0 ablassen.
Inbetriebnahme
6 720 809 156-32.2I
19
