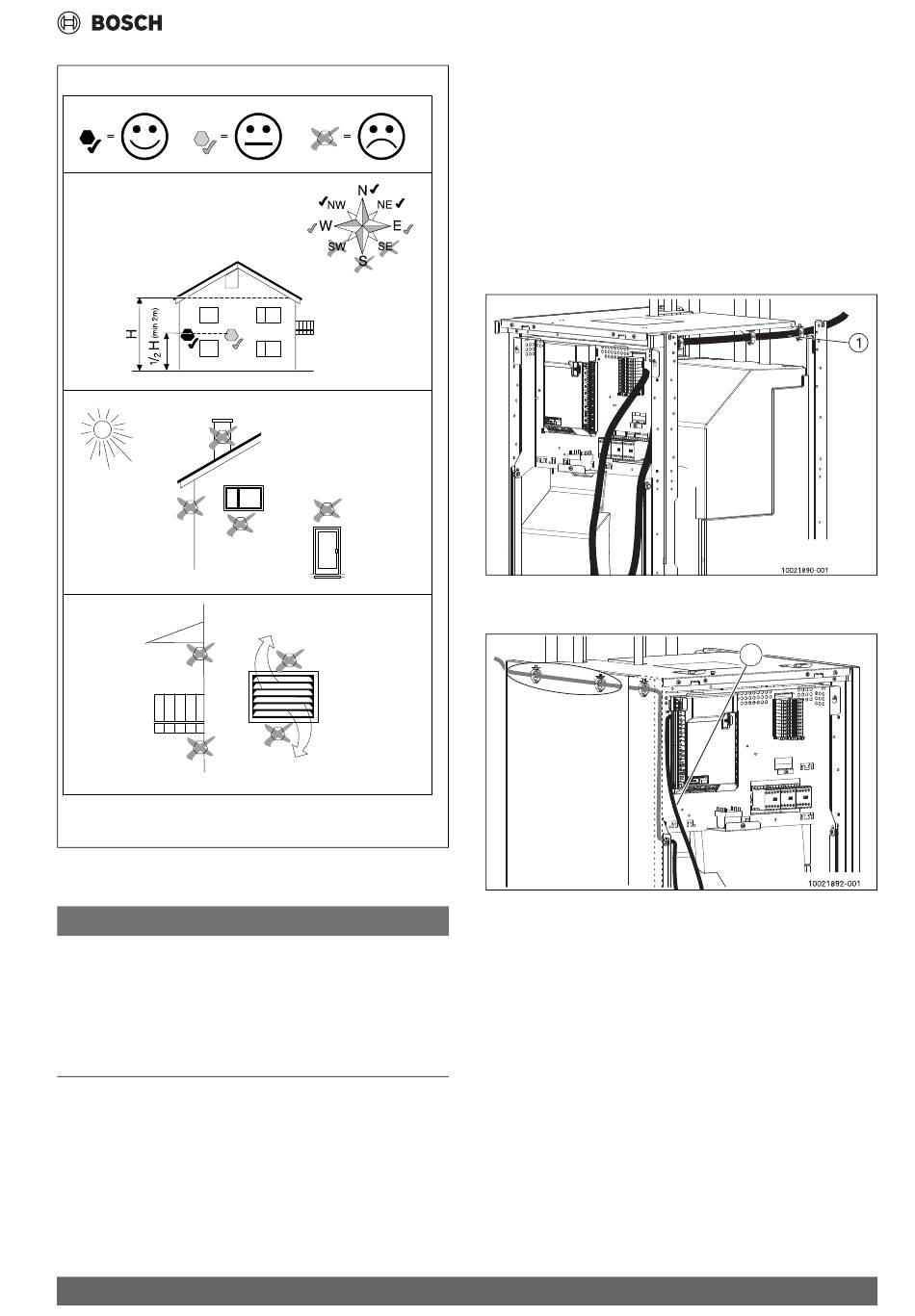

Bild 16 Anordnung des Außentemperaturfühlers
Externe Ausgänge
HINWEIS
Beschädigung durch unsachgemäßen Anschluss!
Für unterschiedliche Spannungen oder Stromstärken vorgesehene An-
schlüsse können zur Beschädigung elektrischer Komponenten führen.
▶ Nur Anschlüsse an den externen Ausgängen der Inneneinheit hinzu-
fügen, die mit 5 V und 1 mA kompatibel sind.
▶ Wenn Zwischenrelais erforderlich sind, ausschließlich Relais mit
Goldkontakten verwenden.
Die externen Eingänge I1, I2, I3 und I4 können zur Fernsteuerung be-
stimmter Funktionen der Bedieneinheit verwendet werden.
Funktionen, die durch die externen Eingänge aktiviert werden, sind in
der Installationsanleitung der Bedieneinheit beschrieben.
Der externe Eingang wird entweder an einen manuellen Schalter oder
ein Steuergerät mit 5-V-Relaisausgang (Goldkontakte, prellfreies Schal-
ten) angeschlossen.
CS7000i IR/OR AWMB – 6721814990 (2024/08)
5.7.5
Anschließen der Inneneinheit
▶ Obere Abdeckung entfernen.
▶ Abdeckung des Klemmenkastens entfernen.
▶ Anschlusskabel von der Geräterückseite zum Klemmenkasten füh-
ren. Die Kabelhalterungen an der linken Seite innerhalb des Geräts
für die Sensorkabel und an der rechten Seite für die 230/400-V-Ka-
bel verwenden.
▶ Die Kabel so führen, dass sich der Klemmenkasten nach unten schie-
ben lässt.
▶ Kabel entsprechend Schaltplan anschließen (Abb. 17).
▶ Abdeckung des Klemmenkastens und Vorderwand der Inneneinheit
wieder anbringen.
Bild 17
[1]
Netzkabel
10021434-001
Bild 18
[2]
Kabel CAN-BUS und Außenfühler
5.7.6
Anschluss und Befestigung des Halters für Funkmodul
• Das Funkmodul-Anschlusskabel befindet sich an der Oberseite der
Inneneinheit. Das Kabel wird werkseitig montiert.
Installation
2
15
